3. REGULADOR ELECTRÓNICO QSR4
Descripcion:
El regulador QSR4 es un regulador automatico de compensacion basato en un circuito de control a microprocesador,
qui permite realizar la inserción y la deseinsercion de los escalones de condensadores necesarios para alcanzar y
mantener el coseno de
φ
impuesto.
Advertencia :
Para asegurar la operación correcta de este regulador electrónico de P.F. y para corregir el funcionamiento de su rutina
de autoprueba interna, el regulador debe ser conectado a tierra. La garantía no cubre los problemas que se presentan de
una conexión incorrecta de la tierra.
El encendido :
En el momento de conctar el regulador, durante algunos segundos se realiza un autodiagnosis interna y aparece una
pagina que indica la version software instalada.
FUNCIONAMIENTO:
Funcionamiento AUTOMÁTICO:
Despues el encendico , el regulador esta operativo un
funcionamiento automàtico y sobre el display es visible el
COSφ. Con una carga inductiva (motres, trasformadores,
lamparas de descarga, etc.), se enciende la palabra “IND”
y el regulador comanda la insercion de los baterias. En el
caso de un exceso de potencia capacitiva, se enciende la
palabra “CAP” y viene comandada la desinsercion de los
condensadores excedentes. Se consigue el grado de
compensación impuesto cuando ambos led están apagados.
Para visualizar las baterías en funcionamiento, apoyar las
teclas [ + ] y [ - ] en el mismo tiempo: las líneas en alta
indican las baterías insertadas; repetir la operación para
volver de nuevo a la visualización anterior.
Funcionamiento MANUAL:
Apoyar brevemente la tecla [SETUP] y el botón se enciende:
para insertar una batería, apoyar (para 25sec.) sobre [ + ];
para la désensercion apoyar [ - ]. En caso de inserción se enciende el
LED "IND", en caso de désinsertion se enciende "CAP".
Durante el funcionamiento manual se apaga a los dos indicadores IND y a CAP.
Para volver al funcionamiento automático, apoyar en la tecla [SETUP].
Programacion :
Imposicion C/K :
• Apretar por 5 segundos la tecla [SETUP] : los LED Cap y Ind parpadean;
• Imponer el valor de C/K con la teclas [ - ] et [ + ] segùn la tabla debajo:
C/K Potencia de l
a
escalon en kvar (C)
2,5 5 6 10 12,5 20 25
C.T.
50/5
0,25 0,50 0,50 1,00
- - -
60/5
0,25 0,50 0,50 1,00 1.00
- -
80/5
0,15 0,33 0,33 0,50 1,00
- -
100/5
0,15 0,25 0,33 0,50 0,50 1,00
-
150/5
0.08 0,15 0,25 0,33 0,50 0,50 1,00
200/5
0,06 0,15 0,15 0,25 0,33 0,50 0,50
250/5
0,05 0,10 0,15 0,25 0,25 0,50 0,50
300/5
0,05 0,08 0,10 0,15 0,25 0,33 0,50
400/5
0,05 0,06 0,08 0,15 0,15 0,25 0,33
500/5
0,05 0,05 0,06 0,10 0,15 0,25 0,25
600/5
0,05 0,05 0,05 0,08 0,10 0,15 0,25
800/5
0,05 0,05 0,05 0,06 0,08 0,15 0,15
• Por red trifasica a 230V multiplicar el valor del C/K obtenido por 2.
• “-“ Valor del T.A. no correcto

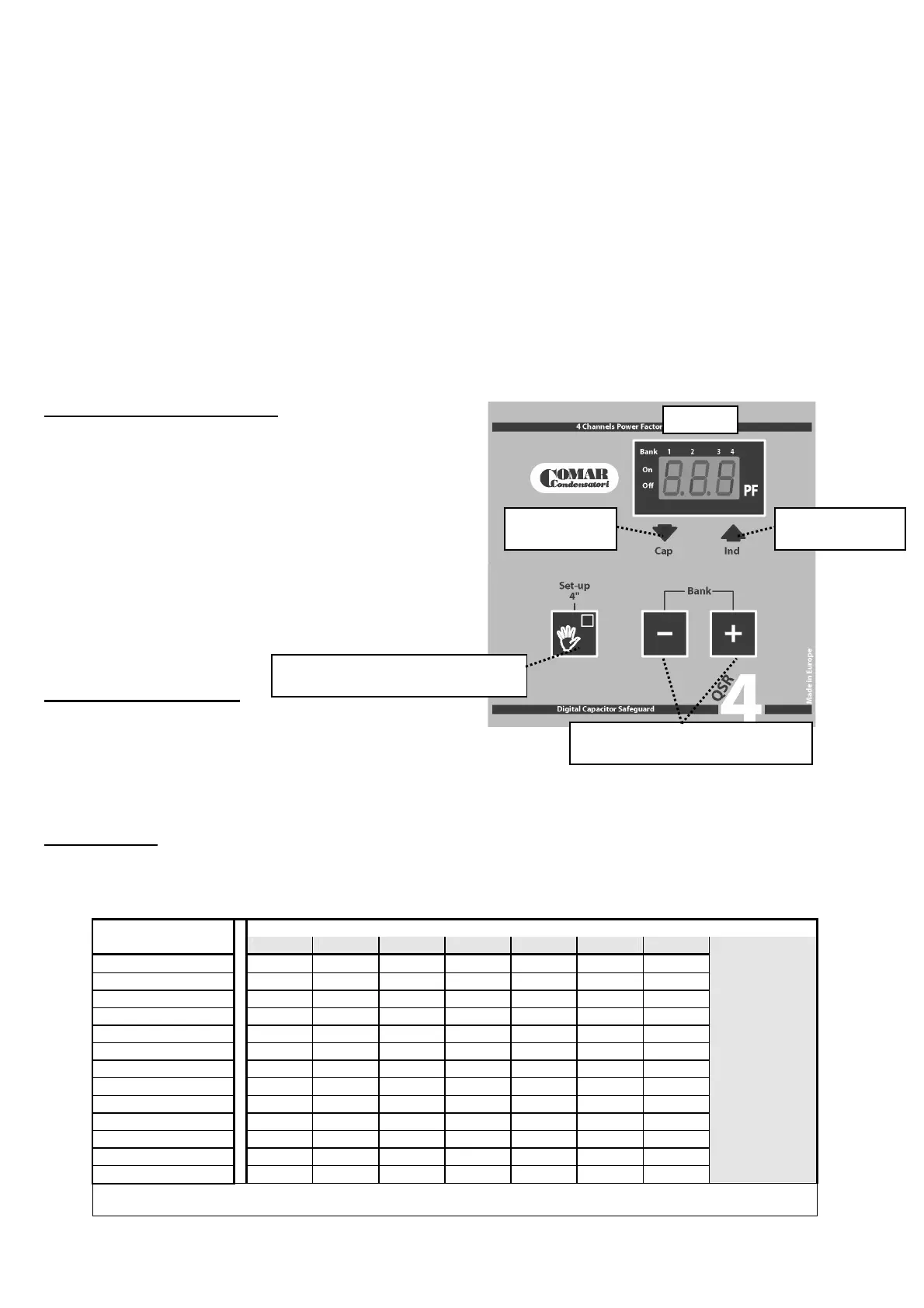

Control manual de las bateria, imposicion
valores, visualisacion bateria insertadas
Funcionamiento AUTOMATICO/MANUAL,
Programacion
Display
LED insercion
baterias
LED desinsercion
baterias
