Alarma :
Un sistema de auto-diagnosis interno, permite de controlar la eficencia del regulador y de la instalacion de
compensacion.
En caso de anomalia hay una señalizacion visible sobre el display : la anomalia puede ser reportada a distancia
mediante el contacto libre X1-X2. Al cesar la condicion de alarma, vuleve la reactivacion automatica del correcto
funcionamiento.
REFERENCIA CONDICION INDICACION DISPLAY EFECTO
Falta de alimentacion V < 70% Un Display apagado Todos los escalones OFF
Falta de compensar PF= IND por 15 minutos
Ind destellar
Todos los escalones ON
Baja tension V < 0,9 Un por 10 segundos
LoU destellar
Desinsercion rapida de los
escalones
Alta tension V > 1,1 Un por 10 segundos
HiU destellar
Desinsercion rapida de los
escalones
Corriente TA nula A < 50 mA RMS por 10 seg.
A=0 destellar
(solamente en AUTOMÁTICO)
Desinsercion rapida
Baja corriente TA A < 350 mA RMS por 10 seg.
LOA destellar
Inserciòn prohibida
Alta corriente TA A > 5.5A RMS por 10 seg.
HIA destellar
---
Carga capacitiva -0,20< PF <0,20 por 10 seg.
CAP destellar
Desinsercion rapida
Microcorte V < 200 volt por 200 mseg. Display con “GA4” o punto
destellar
Desinsercion rapida y
relanzamiento del programa
informático
Otra anomalías de funcionamiento: se ruega de examinar punto por punto la corrección de la operación de
instalación explicada. Un simple error de conexionado comporta un funcionamiento erroneo. Si el regulador continua
funcionando mal contactar con nuestro servicio técnico haciendo referencia al numero de matricula del equipo de
compensación (detallado sobre la placa de aluminio situada a la derecha del equipo) y el valor de corriente medido
sobre el circuito secundario del TA. Tal medida puede ser medida sobre uno de los dos cables marcados a que van a
los bornes K-L.
4. MANUTENCIÓN
La duración, la fiabilidad eléctrica y mecánica el aparato están subordinado a la regular manutención..
La estandarizacion de los componentes y de la partes del circuito, y que la disposición racional del elemento
utilizado, facilita en cualquier momento la operación de manutención y de control de la eficacia del cuadro. El equipo
automático de compensación G3E ha estado estudiado y realizado con el intento de reducir al mínimo las intervenciones,
sin embargo es necesario realizar alguna revisión periódica.
• Cada seis meses controlar:
- El apriete de todas la conexiones de potencia.
- El correcto funcionamiento del regulador electrónico.
- La resistencia de descarga no se haya quemado o roto.
-Verificar la corriente absorbida de cada escalón, tomando la medida de
cada una de las tres fases, registrando el valor y confrontándolo con los
valores nominales. En caso de variaciones superiores al 15 % verificar
cada condensador y eventualmente sustituirlo si esta fuera de servicio.
• Cada doce meses :
- Repetir las operaciones arriba descritas.
-Verificar el estado de los contactos eléctricos del contactar para evitar
daños del condensador consecuente al funcionamiento de contactar con
contactos desgastados. No efectuar nunca intervenciones sobre los
contactos con material abrasivo.

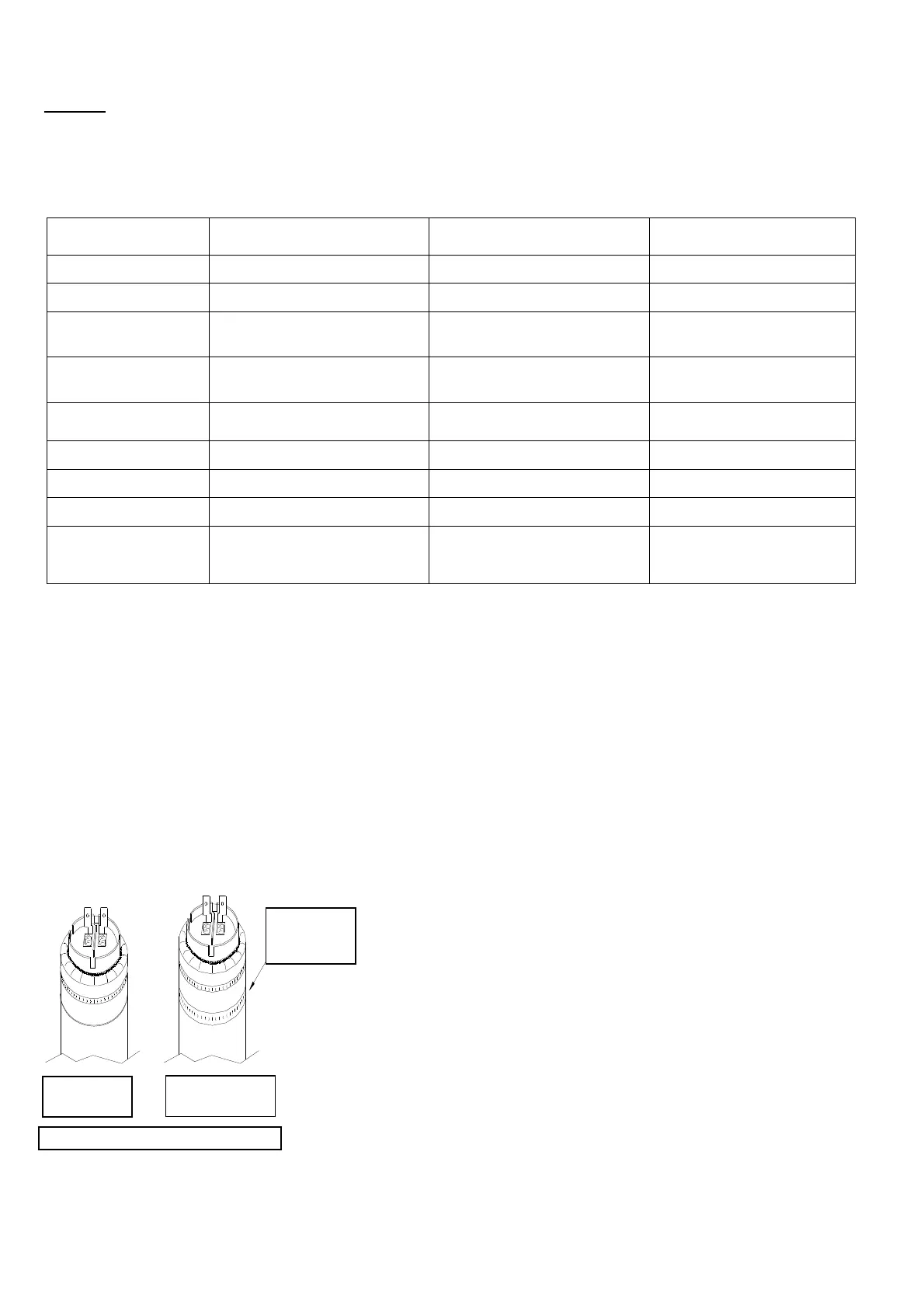

- Controlar que el dispositivo de sobrepresion del condensador no haya
intervenido (ver figura intervento antiexplosivo).
Dispositivo
antiexplosivo
operativo
Condensador no
operativo
Condensador
operativo
INTERVENCION ANTIEXPLOSIVO
