Comar Condensatori Spa, Valsamoggia, Bologna, Italy
MU 02.04 Rev.10 – ed.04/18
manuel d'utilisation et d'installation pour batteries de condensateurs fixes et automatiques
17
• Terminé la programmation des paramètres CT et CP1, revenir au menu principal en appuyant sur le bouton ◄ (esc)
plusieurs fois.
• S'il n'y a pas d'alarmes après un court laps de temps le mode automatique est activé et AUTO apparaît sur le côté droit de
l'écran.
• La lettre « i » (inductive) apparaît à droite à la valeur du facteur de puissance et les gradins (indiqués par les LED
correspondantes 1, 2, ... 12) nécessaires à la compensation seront activé.
• Vérifiez que la valeur du facteur de puissance est conforme à la valeur souhaitée.

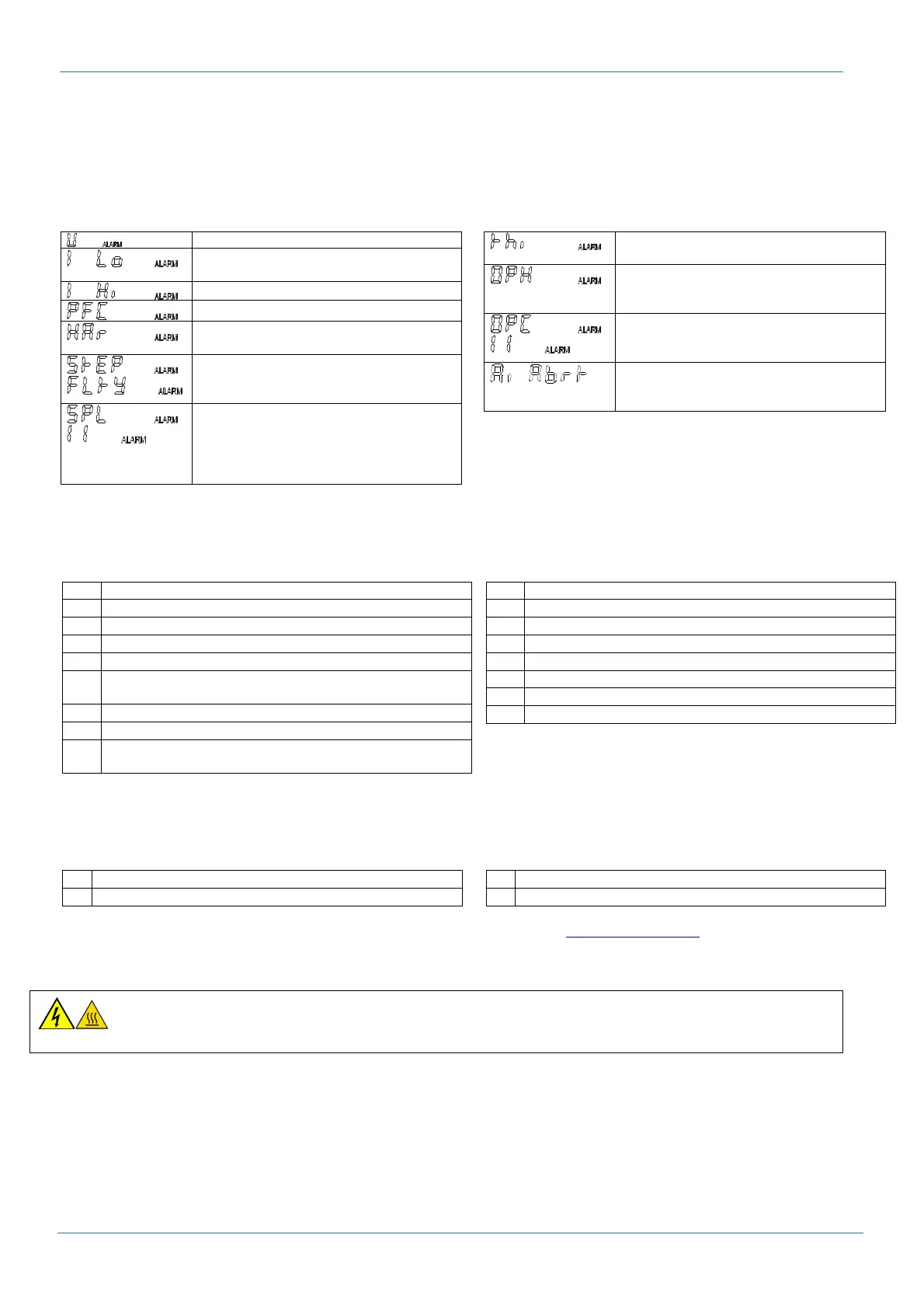

Alarmes
Mesure de la tension hors tolérance
Mesure de courant est inférieure à 15 mA
(vérifier le circuit ampéremétrique)
La mesure de courant est trop élevée.
L'objectif ne peut être atteint.
Alarme THDu / THDi (le niveau des
harmoniques est trop élevé)
Un ou plusieurs gradins sont défectueux.
Le gradin cassé clignote en même temps
avec une alarme.
Un ou plusieurs gradins ont une
puissance inférieure à 50% de la
puissance initiale. Le nombre de gradins
et le code d'erreur clignotent en
alternance.
Alarme Surchauffe. Les gradins seront
éteints un par un.
Le nombre maximal d'heures de
fonctionnement a été atteint. Effectuer un
entretien général.
Le nombre maximum de cycles de
commutation a été atteint sur un ou
plusieurs gradins.
/
L'initialisation automatique a été arrêté en
raison de l'insuffisance des conditions de
charge.
Lorsque les conditions d'alarme se termine, automatiquement le fonctionnement normal est remis à zéro et le relais d'alarme est
remis à zéro.
Visualisation de mesures
Dans le menu principal, appuyez sur le bouton ► pour entrer. Les boutons ▲ et ▼ sont utilisés pour faire défiler les mesures.
U Tension [V]
U Tension entre phase [V]
I Courant mesuré par le TI [A]
W Puissance active [W]
Q Puissance réactive [var]
∆Q
Puissance réactive nécessaire pour atteindre l'objectif
d'ajustement [var]
S Puissance apparente [VA]
THD
U
Niveau harmonique en tension THD %
Har
U
Harmonica [%], l'ordre d'harmonique est indiqué dans la
partie supérieure de l'écran (3, 5, 7, 9, 11, 13, 15, 17, 19)
cos φ
Valeur mesurée du cos φ ( 3 chiffres) .
PF Facteur de puissance P/S, PF ≠ cos φ
APF
Facteur de puissance
moyenne
F Fréquence de la line [Hz]
t Température [°C]
thi Valeur maximale de la température mesurée [°C]
OPh
Compte des heures de fonctionnement [h]
tan Valeur mesurée de la tangente φ
Visualisation de paramètres de bancs
Dans le menu principal, appuyez sur le bouton ▼ jusqu'à ce qu'il apparaisse le mot INFO sur le côté droit de l'écran. Appuyez
ensuite sur le bouton ► pour entrer. Sélectionnez les gradins avec ▲ et ▼, puis appuyez sur le bouton ► pour accéder au
menu de le banc sélectionnée.
CC
Puissance réelle [kvar]
Pourcentage de la valeur nominale [%]
OC
Nombre d'opérations
Type de banc (auto, Foff, Fon, AL, Flty)
Pour plus d'informations sur le contrôleur, téléchargez le manuel complet du site www.comarcond.com.
5. Entretien
ATTENTION.
AVANT TOUT ENTRETIEN IL FAUT RESPECTER LE TEMPS DE DECHARGE DES CONDENSEURS ET LE
REFROIDISSEMENT DES COMPOSANTS INTERIEURS DE L’ARMOIRE.
La durée et la fiabilité électriques et mécanique des équipements sont étroitement liés à un entretien adéquat
.
Tous les 3 mois.
• Vérifier le serrage des vis de toutes les connexions électriques (opération à effectuer également pendant la mise en service).
• Vérifier l'intégrité des protections (fusibles, etc.)
• Nettoyer l’armoire, enlever la poussière et d'autres corps étrangers, en particulier au-dessus de tous les composants où la poussière est
retombée, devenant humide, elle pourrait entraîner la décharge partielle superficielle (support de barres, couvercles des condensateurs, port-
fusibles, etc.)
• Vérifier l'absence de condensation sur les composants sous tension
• Vérifier l'intégrité de l'isolation par rapport aux câbles de puissance et auxiliaires.
• Vérifier le fonctionnement des ventilateurs et la propreté des filtres d’air.
Tous les 6 mois.
