Comar Condensatori Spa, Valsamoggia, Bologna, Italy
MU 02.04 Rev.10 – ed.04/18
manual de usuario e instalación para bancos de condensadores fijos y automáticos
22

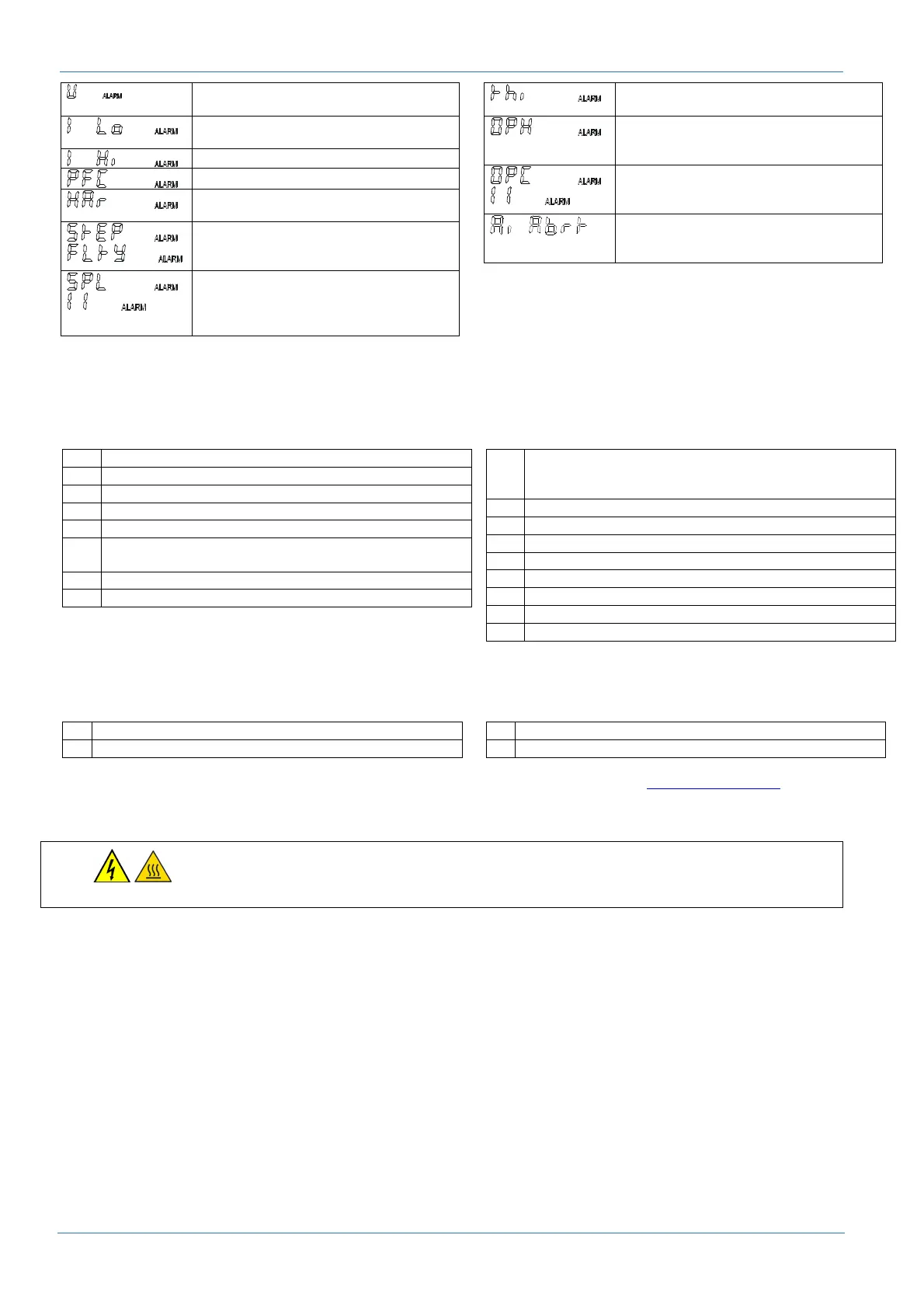

Medición del voltaje fuera de los límites
de tolerancia
Medición de corriente inferior a 15 mA
(compruebe el circuito amperométrico)
La corriente medida es demasiado alta.
No se puede alcanzar el objetivo
THDu alarma (nivel armónico demasiado
alto)
Uno o más bancos están defectuosos. El
banco defectuoso está parpadeando
junto con la indicación ALARM.
Uno o más bancos tienen una potencia
inferior al 50% de la inicial. El número
de banco y el código de error
parpadean alternadamente.
Alarma de sobretemperatura. Los
bancos se desconectarán uno por uno.
Se ha alcanzado el número máximo de
horas de funcionamiento. Realice un
mantenimiento extraordinario.
Se ha alcanzado el número máximo de
ciclos de conmutación en uno o más
bancos.
/
La inicialización automática se ha
interrumpido debido a las malas
condiciones de carga.
Cuando las condiciones de alarma terminan, automáticamente la condición de funcionamiento normal se restablece y se
restablece el relé de alarma.
Visualización de las medidas
Desde el menú principal pulse la tecla ► para entrar. Las teclas ▲ e ▼ se utilizan para desplazar las medidas.
U Tensión de línea [V]
U Tensión de fase [V]
I Corriente medida por TC [A]
W Potencia activa [W]
Q Potencia reactiva [var]
∆Q
Potencia reactiva necesaria para alcanzar el objetivo de
control [var]
S Potencia aparente [VA]
THD
U
Nivel armónico de voltaje THD%
Har
U
Armónico [%], el orden del armónico se muestra en la
parte superior de la pantalla (3, 5, 7, 9, 11, 13, 15, 17,
19)
cos φ
Valor medido de cos φ en 3 dígitos
PF Factor de potencia P/S, PF ≠ cos φ
APF
Factor de potencia promedio
F Frecuencia de línea [Hz]
t Temperatura [°C]
thi Valor máximo de la temperatura medida [°C]
OPh
Cuenta de horas de funcionamiento [h]
tan Valor medido de la tangente φ
Visualización de los parámetros de los bancos de condensadores
Desde el menú principal pulse la tecla ▼ hasta que aparezca el INFO escribir en el lado derecho de la pantalla. Luego pulse la
tecla ► para entrar. Seleccione el banco con ▲ e ▼ y, a continuación, pulse ► para acceder al menú del banco seleccionado.
CC
Potencia real [kvar]
Porcentaje del valor nominal [%]
OC
Número de operaciones
Tipo de banco (auto, Foff, Fon, AL, Flty)
Para obtener más información sobre el controlador, descargue el manual completo del sitio web www.comarcond.com.
5. Mantenimiento
ANTES DE HACER MANTENIMIENTO DEBE RESPETARSE LOS TIEMPOS PARA LA DESCARGA DE LOS
CONDENSADORES Y ENFRIAMIENTO DE LOS COMPONENTES INTERNOS DEL EQUIPO
.
La duración y fiabilidad eléctrica y mecánica del equipo están estrechamente relacionados con un mantenimiento adecuado
.
Cada 3 meses
• Compruebe el apriete de los tornillos de todas las conexiones de potencia (operación a realizar también durante la puesta en
servicio).
• Verificar la integridad de las protecciones (fusibles, etc.)
• Limpie la estructura, eliminando el polvo y otros objetos extraños, especialmente en la parte superior de todos los
componentes en los que el polvo se asentó, si el polvo se moja , podría dar lugar a descargas eléctricas parciales superficiales
(Soporte de barras, tapas de los condensadores, etc.)
• Verificar la ausencia de condensación en los componentes en tensión.
• Verificar la integridad del aislamiento, con relación a los cables de alimentación y auxiliares.
• Compruebe el funcionamiento de los ventiladores y limpiar los filtros.
Cada 6 meses
• comprobar el correcto funcionamiento del regulador electrónico, haciendo la incerción Manual de los escalones y verificar el
cierre de los contactores correspondientes a las salidas individuales.
• verifique que las resistencias de descarga montadas en cada condensador individual no estan rotas o quemadas
• compruebe que los dispositivos de sobrepresión anti explosión de los condensadores no intervinieron.
• comprobar la absorción de corriente de cada escalón, mediante la realización de la medición en cada una de las tres fases, la
grabación de los valores y la comparación de éstos con el valor nominal. En caso de variación de más del 15% verificar cada
condensador individual y reemplazarlo como si estuviera fuera de servicio
