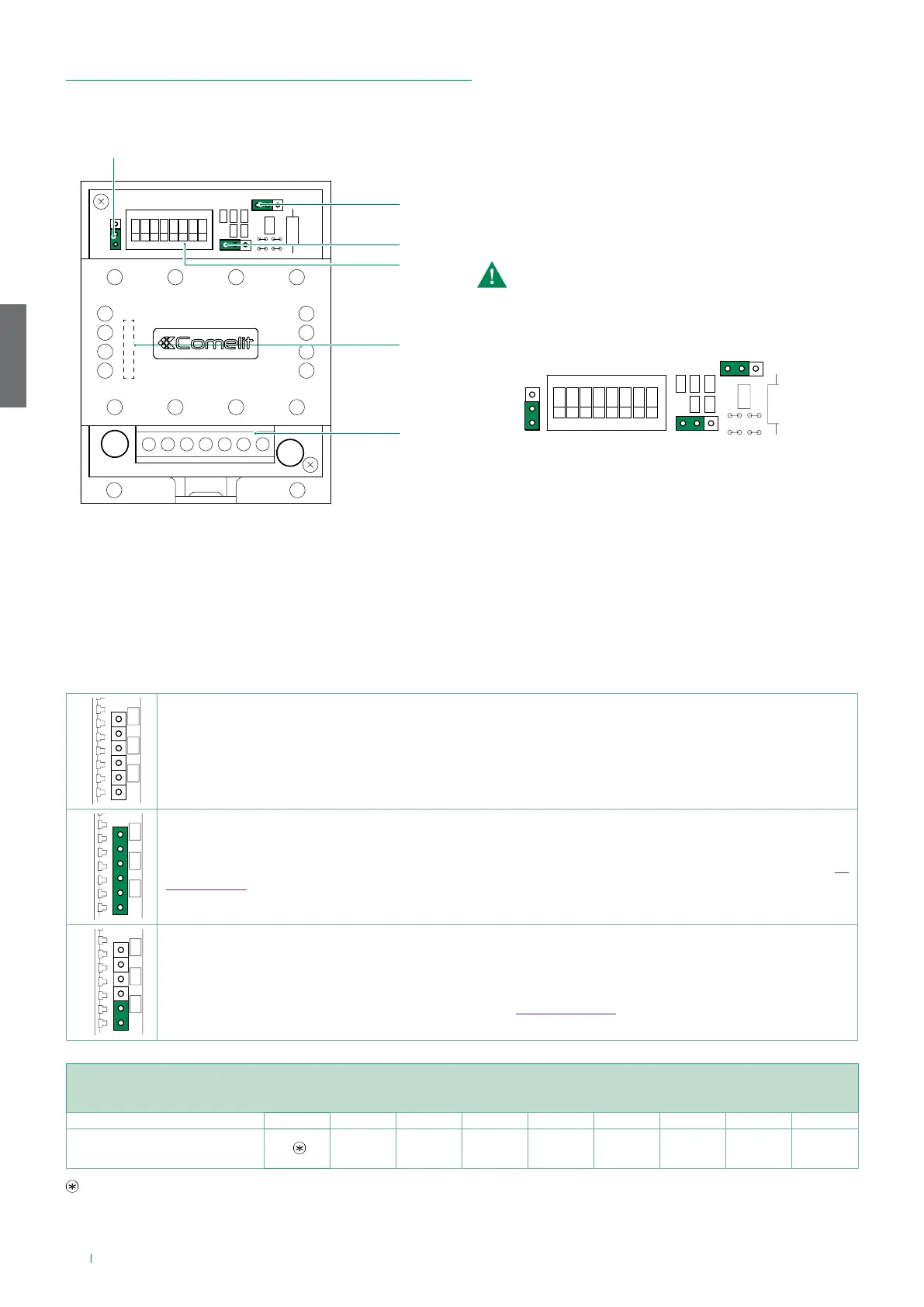

4.7 MODULE DU RELAIS DE L'ACTIONNEUR ART. 1256
Dispositif intelligent pour la commande du relais 24 AC/DC 10A (en place) pour usage générique. Mettre en place 10 modules de relais d'actionneur
art. 1256 au maximum dans l'ensemble du système.
4.7.1 Description des pièces
1. JP4
2. JP3
3. JP2
Pour utiliser le module du relais de l'actionneur avec le kit
HFX-7000MW
f Placer le cavalier JP2 en position 2
f Placer le cavalier JP3 en position 2
f Placer le cavalier JP4 en position 2
JP1 JP1
JP1 JP1
JP1 JP1
JP2
12
JP4
12
12
4. DIP switch S1 pour tout autre réglage
5. JP1 pour le réglage des fonctions
6. Bornier pour la connexion de l'installation :
NC contact relais N.F.
COM contact relais COM
NO contact relais N.O.
L L entrée ligne BUS
~+, ~- bornes d'entrée de l'alimentation
4.7.2 Fonctions
L'art. 1256 propose les fonctions suivantes, selon la position du cavalier JP1:
• commande de l'éclairage du poste extérieur
• fonction d'activation sur le bouton-poussoir de l'actionneur.
• fonction d'activation sur le bouton-poussoir de l'actionneur avec code.
JP1
JP1
JP1 JP1
JP2
12
JP4
12
JP3
12
Commande de l'éclairage du poste extérieur
Le relais est activé en fermant le contact C.NO. en réponse à un appel du poste extérieur à toute adresse, à l'allumage interne
d'une installation vidéophonique (ex. pour activer automatiquement l'éclairage, les contacts d'alarme CCTV, etc.). Le temps
de fermeture du relais peut être programmé à l'aide d'un DIP switch S1 (Voir la TAB. B).
JP1
Fonction activation sur le bouton-poussoir de l'actionneur
Le relais est activé en fermant le contact C.NO. en réponse à un appel de l'actionneur générique depuis une installation
vidéophonique. Le temps de fermeture du relais peut être programmé à l'aide d'un DIP switch S1 (Voir la page 73
“TABLEAU A” ). Tous les modules de l'art. 1256 réglés pour être utilisés avec cette fonction sont activés simultanément
lorsque le bouton-poussoir du poste intérieur est enfoncé.
JP1
Fonction d'activation sur le bouton-poussoir de l'actionneur avec code
Le relais est actionné en fermant le contact C.NO. si le bouton-poussoir enfoncé pour l'appel vidéophonique a été programmé
pour envoyer l'appel de l'actionneur avec le code de l'actionneur. Le temps de fermeture du relais est défini à 2 sec. Pour
régler le code d'accès à l'aide d'un DIP switch S1, voir la page 73 "TABLEAU A" .
TAB. B : TEMPS DE FERMETURE DU RELAIS DE PROGRAMMATION
(Pour la fonction éclairage du poste extérieur/éclairage de l'escalier, fonction activation sur le bouton-poussoir de l'actionneur)
DIP switches sur ON TOUS 1 2 3 4 5 6 7 8
Temps fermeture relais
1’‘ 2’‘ 4’‘ 8’‘ 16’‘ 32’‘ 1’ 5’‘ 2’ 10’‘
Le relais de l'art. 1256 travaille en mode BISTABLE: il change d'état à chaque commande; en cas de coupure de l'alimentation,
il revient en position C.NO. et y reste jusqu'à ce que l'alimentation revienne. Le mode bistable est disponible pour les produits dont
l'indice de révision est égal ou supérieur à 003.
