Page 11
►
Préparation

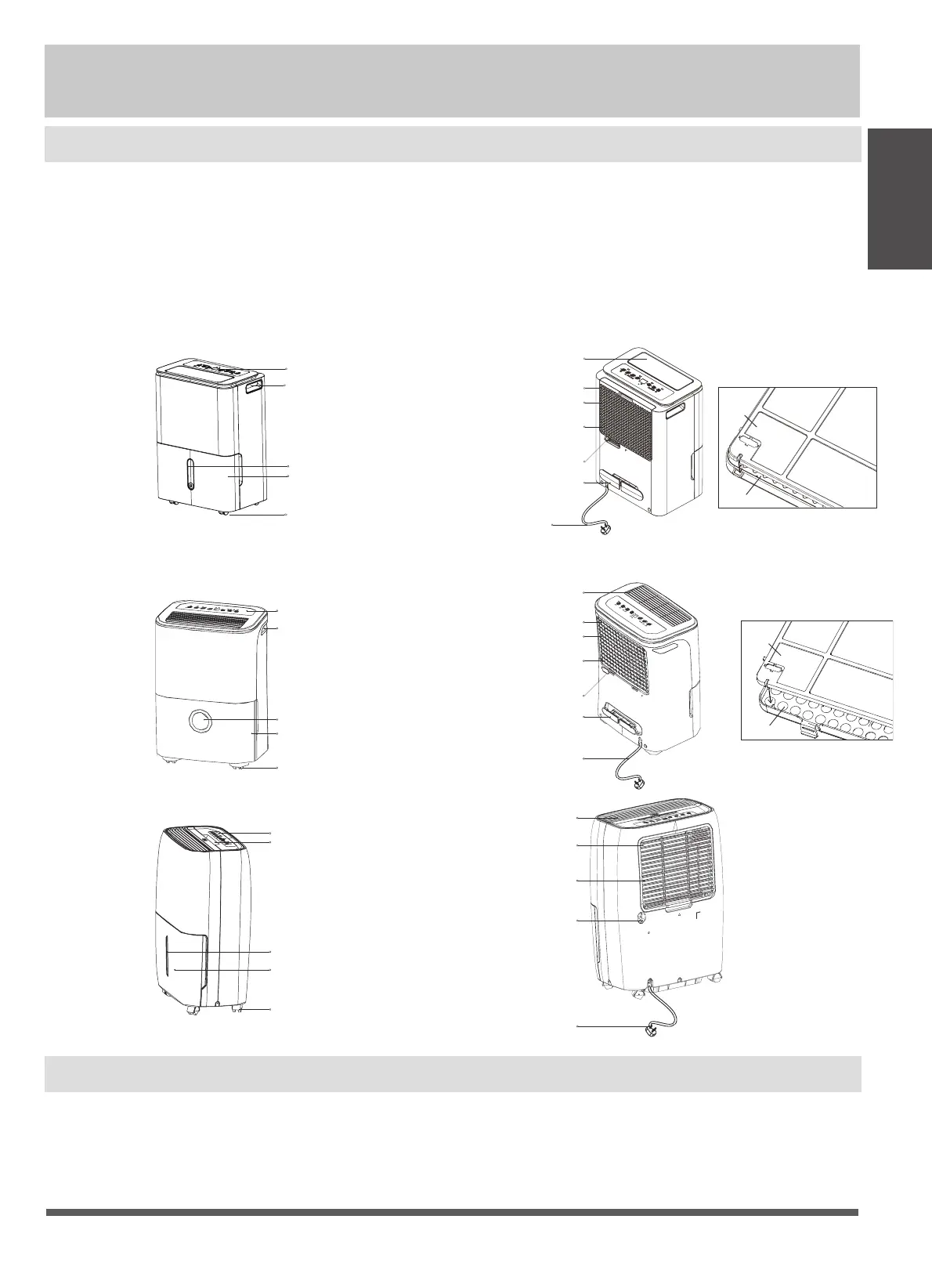

Identification des pièces
REMARQUE :
Toutes les illustrations de ce manuel sont uniquement à des fins d’explication. Votre machine peut
être légèrement différente. La forme réelle prévaut. L’unité peut être contrôlée par le panneau de
commande de l’unité seul ou avec la télécommande. Ce manuel n’inclut pas les opérations de la
télécommande, voir la section «Instruction de la télécommande» emballé avec l’unité pour plus de
détails.
Modèle A
Panneau de commande
Poignée
(deux côtés)
Fenêtre de niveau
d’eau
Réservoir d’eau
Roulette
Avant
Persienne d’air
Grille d’admission d’air
Filtre à air (derrière la grille)
Filtre HEPA (sur certains
modèles, fournis avec
l’unité)
Boucle de câble d’alimentation
(utilisé uniquement lors du
stockage de l’unité)
Câble d’alimentation
et fiche
Sortie de tuyau de drainage
Arrière
Filtre HEPA
Grille d’admission d’air
Modèle B
Panneau de commande
Poignée (deux côtés)
Fenêtre de niveau d'eau
Réservoir d’eau
Roulette
Grille de sortie d'air
Filtre à air de la
grille de sortie d'air
(derrière la grille)
Filtre HEPA (sur
certains modèles,
fournis avec l’unité)
Sortie de tuyau de drainage
Boucle de câble d’alimentation
(utilisé uniquement lors du
stockage de l’unité)
Câble d’alimentation
et fiche
Arrière
Filtre HEPA
Grille
d’admission d’air
Modèle C
Panneau de commande
Poignée
Fenêtre de niveau d’eau
Réservoir d’eau
Roulette
Grille de sortie d'air
Grille d’admission d’air
Filtre à air (derrière la
grille)
Sortie de tuyau de drainage
Câble d’alimentation et fiche
Arrière
Avis de conception
Afin de garantir les performances optimales de nos produits, les spécifications de conception de l'unité
peuvent être modifiées sans préavis.
Préparation
Avant
Avant
FR
