SIP-Sprechstelle SIP-WS 201V CA
160
140
275 255
4x Ø 7
ca. 1.65 m
Fertige Fussbodenoberfläche

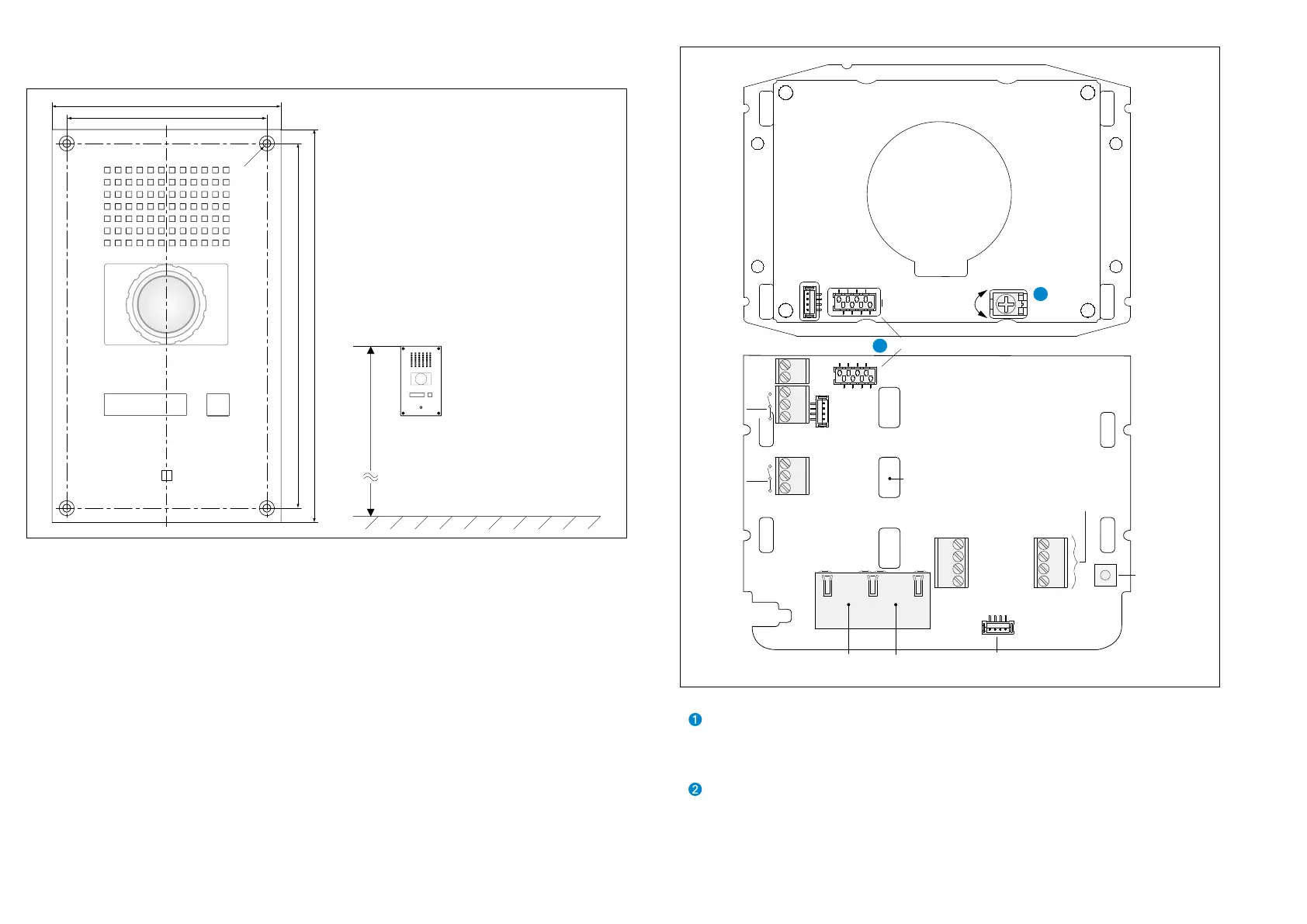

Abmessungen und empfohlene Montagehöhe
Maße in mm, kein Maßstab! Frontplattenstärke: 3 mm
Anschlussdiagramm
Reinigungshinweis
Sicherheitshinweise
Das Gerät darf nur mit entsprechenden Edelstahlreinigern gereinigt werden. Verwenden Sie keinesfalls
chlorhaltige Reinigungsmittel oder Isopropanol.
• Das Gerät darf nur durch ausgebildetes und qualiziertes Fachpersonal installiert, ersetzt oder ge-
wartet werden (Geräteklasse: ES1, PS2 nach IEC/EN 62368-1). An den Anschlüssen können transien-
te Spannungen auftreten. Das Gerät ist für die vorgeschriebene Montage bzw. Installation vorgese-
hen und zwar an Stellen, an denen das Bedienpersonal nicht mit unisolierten Leitern in Berührung
kommen kann.
• An den Anschlüssen darf kein Gerät angeschlossen werden, das einem anderen Erdungsnetzwerk
angehört.
• Montieren Sie das Gerät nicht auf instabilen Wänden oder auf Oberächen, die das Gewicht des
Geräts nicht tragen können.
• Es darf nur Zubehör verwendet werden, das den technischen Spezikationen des Geräts entspricht.
• Alle angeschlossenen Stromkreise müssen die Sicherheitsanforderungen für ES1 (vgl. SELV nach
IEC/EN 60950-1) und PS2 (leistungsbegrenzte Stromversorgung) nach IEC/EN 62368-1 erfüllen.
• Verwenden Sie nur geschirmte Ethernet-Kabel.
• Stellen Sie vor Verwendung des Geräts sicher, dass alle Kabel korrekt angeschlossen und
unbeschädigt sind.
• Trennen Sie die Spannungsversorgung (PoE), bevor Sie Wartungsarbeiten am Gerät durchführen.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie Teile im Inneren berühren.
• Nehmen Sie keine unbefugten Veränderungen am Gerät vor.
Hinweis:
Es wird empfohlen, die Kamerabeheizung dauerhaft zu betreiben, um in speziellen Einbausituationen
(z.B. in Metallsäulen) Kondensation am Kameraglas zu verhindern. Dieselbe Empfehlung gilt bei Ver-
wendung in Umgebungen mit stark schwankenden Temperaturen und hoher Luftfeuchtigkeit.
OUT 2
OUT 2
OUT 2
OUT 2
OUT 1
OUT 1
MUTE
GND
LINE–
LINE+
IN 1
IN 2
IN 3
GND
Factory-
Reset-
Taster
Externes
Lautsprechermodul
Handhörer
(z. B. WSHS 50P-JST)
EP+ EP– EM+ EM–
IP-Downlink
(Axis Kamera
+ PoE)
IP-Uplink
+ PoE
LED-Helligkeit
+
–
Einschuböffnung für
Beschriftungsfelder
Expansion-Bus
1
2
Lieferumfang
• Sprechstelle
• Montageschrauben (4 x Torx-TR-25-Senkkopf-
Sicherheitschrauben, M5 x 10)
• Klappferrit (zur Montage auf dem Ethernet-
Kabel „IP-Uplink“)
• Beipackzettel
Steuerung der Kamerabeleuchtung und -beheizung
Die Kamerabeleuchtung und -beheizung ist über den Expansion-Bus mit der Hauptplatine des
Teilnehmers verbunden. Im Webinterface werden die beiden zusätzlichen Ausgänge ange-
zeigt.
Verwenden Sie OUT 1 am EB2E2A als Begleitkontakt, um die Kamerabeleuchtung z. B. bei
einem Rufaufbau einzuschalten.
Die Helligkeit der Kamerabeleuchtung kann über das Potentio meter auf der Kameraplatine
eingestellt werden.
Verwenden Sie OUT 2 am EB2E2A als Begleitkontakt, um die Kamerabeheizung zu kongurie-
ren (z.B. ON bei Zustand „Standby“)..
