Commend C-WS201PICA - Page 3

IP-Sprechstelle WS 201PICA

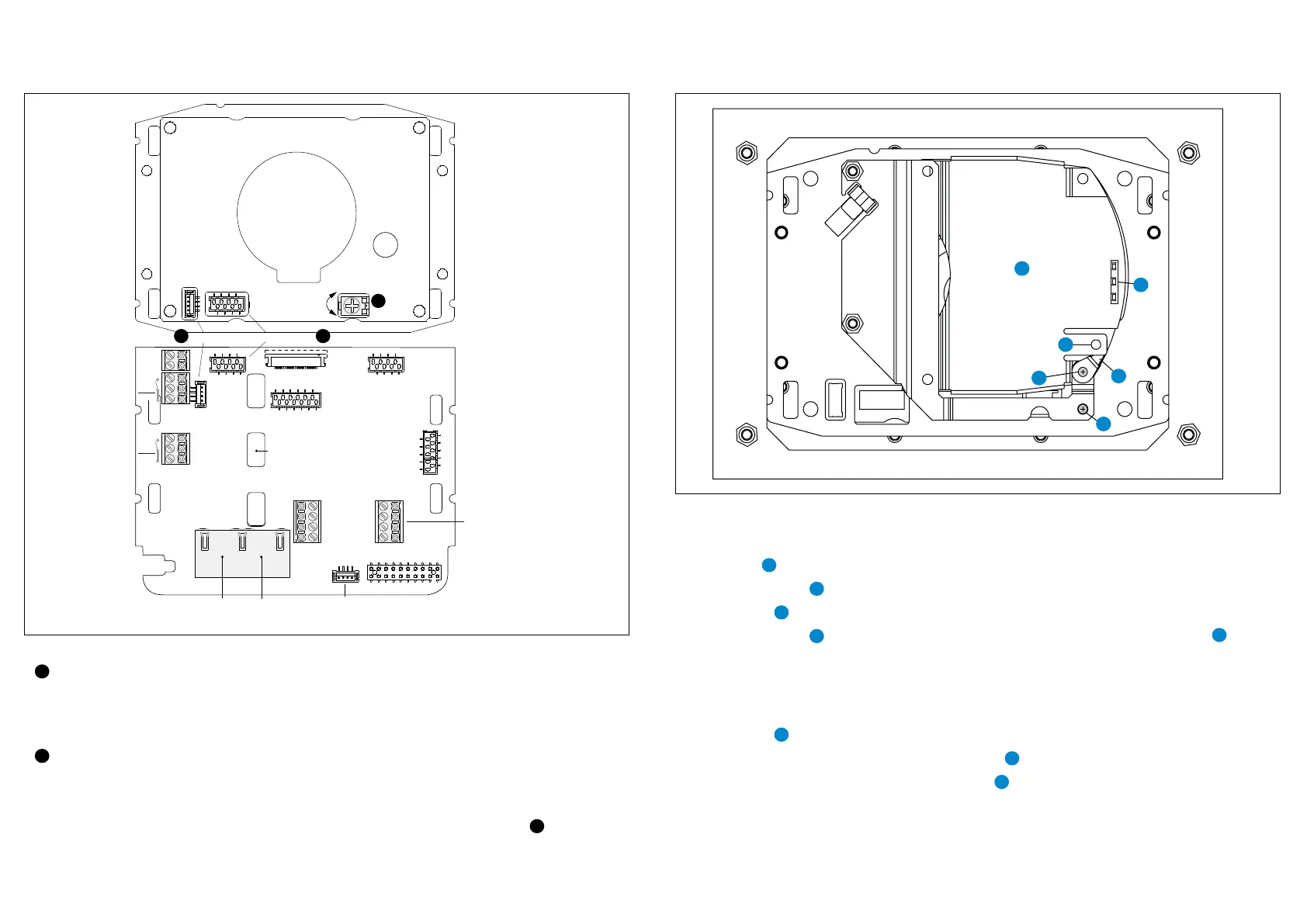

Anschluss
OUT 2
OUT 2
OUT 2
OUT 2
OUT 1
OUT 1
EP+ EP– EM+ EM–
MUTE
GND
LINE–
LINE+
IN 1
IN 2
IN 3
GND
Externes
Lautsprecher-
modul
IP Downlink
(AXIS Kamera
+ PoE)
Expansion BusOUT2 Verbindung
IP Uplink
+ PoE
LED Helligkeit
+
–
Handhörer:
Mikrofon
Lautsprecher
Einschuböffnung für
Beschriftungsfelder
12
Kamerabeleuchtung
§ Im Standard ist die Kamerabeleuchtung über den Expansion-Bus mit der Hauptplatine
des Teilnehmers verbunden. In CCT800 wird das Gerät mit einem zusätzlichen EB2E2A
angezeigt. Verwenden Sie OUT 1 am EB2E2A, um die Kamera beleuchtung ein- und aus-
zuschalten. Es ist auch möglich, den OUT 1 (am EB2E2A) als Begleitkontakt zu verwen-
den, um z.B. die Kamerabeleuchtung bei einem Rufaufbau einzuschalten.
§ Die Kamerabeleuchtung kann auch optional über OUT 2 verbunden werden. In diesem
Fall ist es möglich, die Kamera beleuchtung über diesen Kontakt zu verwenden und der
Expansion Bus kann somit für andere Geräte verwendet werden.
Um die Kamerabeleuchtung einzustellen, verwenden Sie das Potentiometer
3
auf der
Kameraplatine.
NOTE:Es ist nur möglich, eine OUT2-Verbindung zu verwenden, d.h. entweder die
Schraubverbindungen oder den Stecker (siehe Anschlussdiagramm).
1
2
2
6
2
5
3
1
NET
STAT
PWR
4
Steuertaste
Um die Steuertaste betätigen zu können müssen folgende Schritte durchgeführt
werden:
• Schraube
1
(Torx T8) lockern
• Sicherheitshebel
2
nach außen drehen
• Steuertaste
3
drücken
• Sicherheitshebel
2
wieder in die usprüngliche Position drehen und Schraube
1
festschrauben
Mit der Steuertase kann die Kamera auf Werkseinstellungen zurückgesetzt werden:
• Kamera von Stromversorgung trennen
• Steuertaste
3
gedrückt halten und Strom wieder anschließen
• Steuertaste gedrückt halten bis die Status-LED
4
orange leuchtet
• Steuertaste loslassen. Sobald die Status-LED
4
grün leuchtet ist der Prozess
abgeschlossen.
Achtung: Bei einem Reset wird auch die Kameravoreinstellung zurückgesetzt. Das
Kamerabild muss nach einem Reset manuell konguriert werden, da es sonst um
180° verdreht angezeigt wird!
AXIS-Elektronik-Modul – Steuertaste
3
