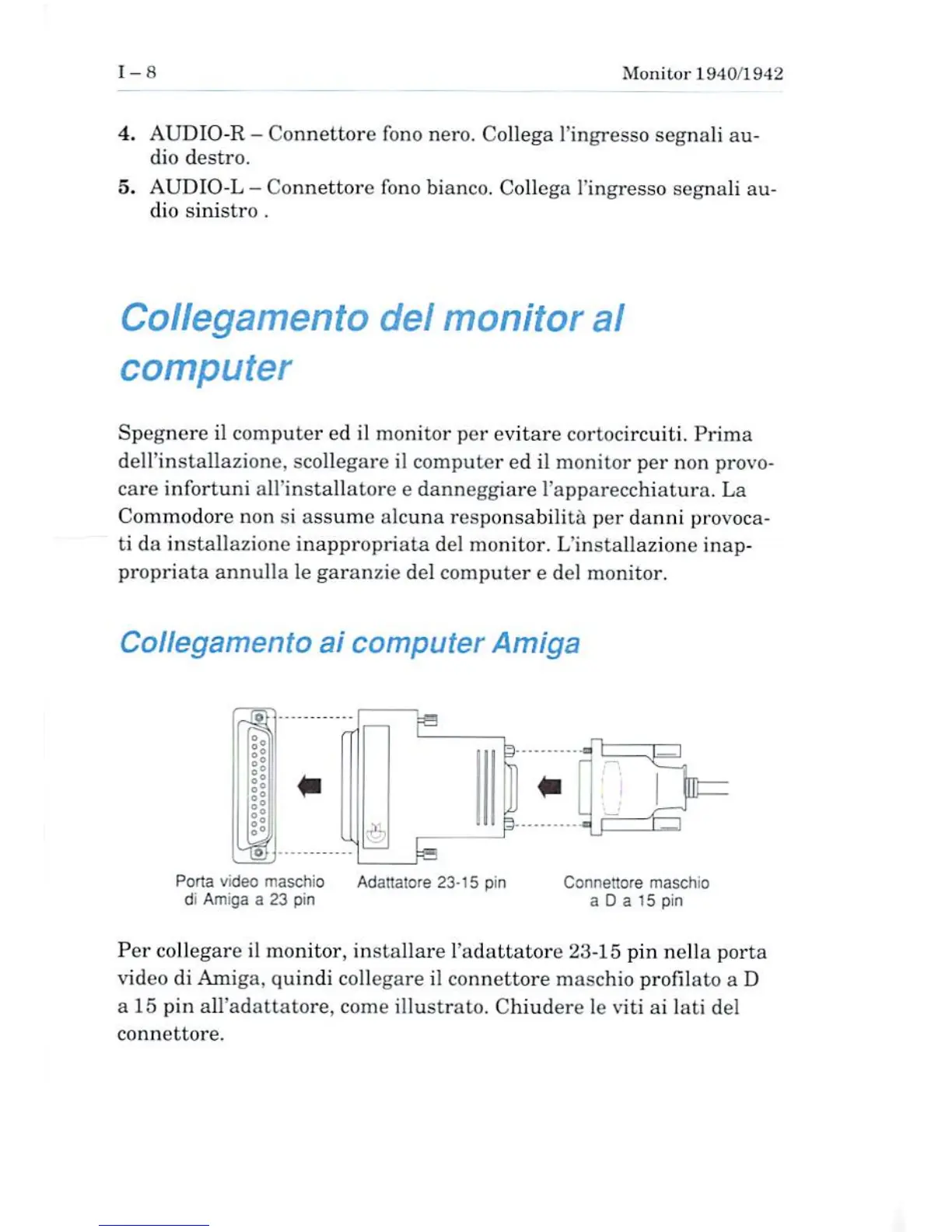

i-a
Monitor 1940/1942
4. AUDIO-R - Connettore fono nero. Collega l'ingresso segnali au
dio destro.
5. AUDIO-L - Connettore fono bianco. Collega I'ingresso segnali au
dio sinistro .
Collegamento del monitor al
computer
Spegnere il computer ed il monitor per evitare cortocircuiti, Prime
de 11'installazione, scollegare il computer ed il monitor per non provo-
care infortuni aH'installatore e danneggiare 1'apparecchiatura. La
Commodore non si assume aicuna responsabilita per danni provoca-
ti da installazione inappropriate del monitor, L'installazione inap-
propriata annulla le garanzie del computer e del monitor.
Coilegamento at computer Amiga
Porla video maschic
di Amiga a 23 pin
Adattatore23-t5 pfn
Cornettore
a D a 15 pin
Per collegare il monitor, installare l'adattatore 23-15 pin nella porta
video di Amiga, quindi collegare il connettore maschio profilato a D
a 15 pin alFadattatore, come illustrato. Chiudere le viti ai tati del
connettore.
