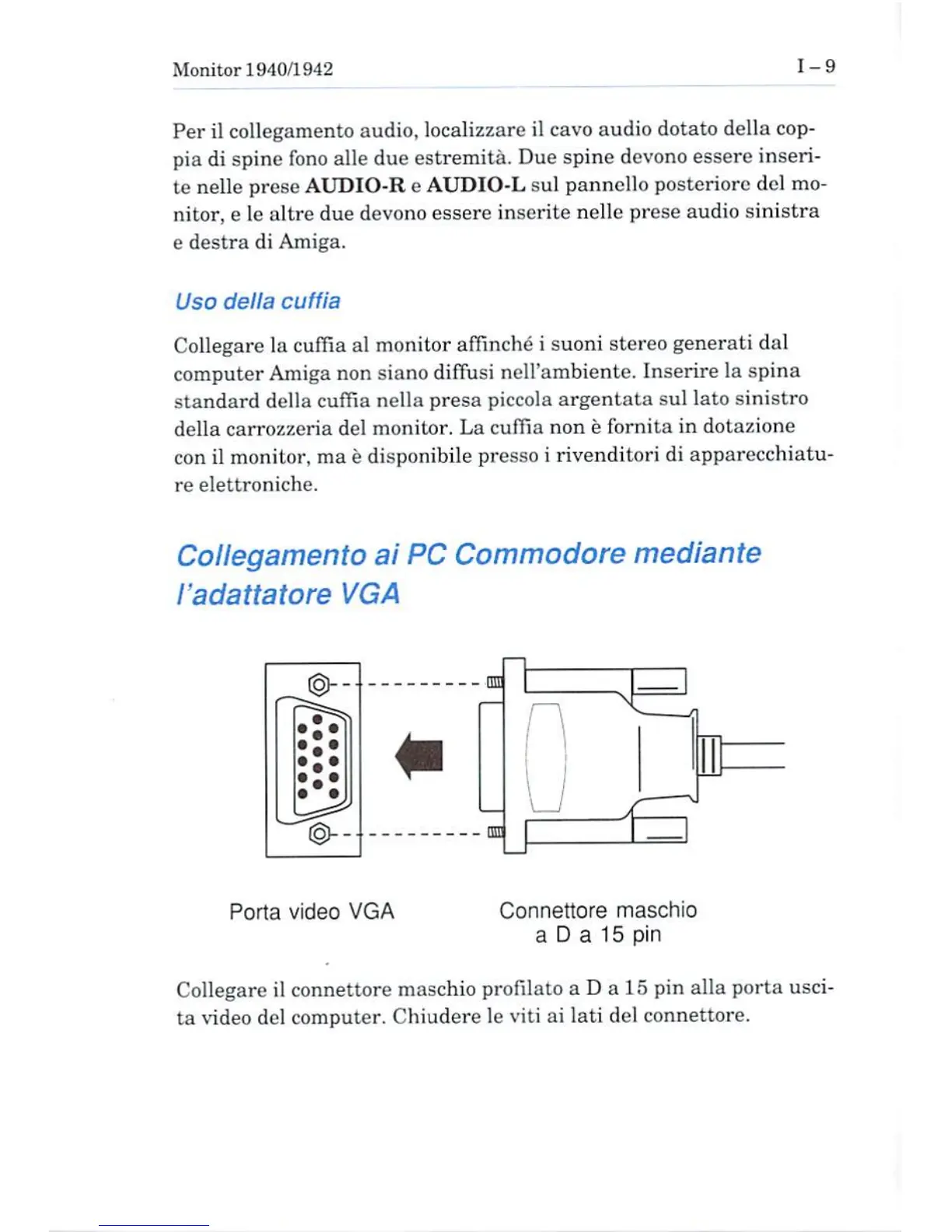

Monitor 1940/1942
1-9
Per il collegamento audio, localizzare il cavo audio dotato della cop-
pia di spine fono alle due estremita. Due spine devono essere inseri-
te nelle prese AUDIO-R e AUDIO-L sul pannello pastcriorc del mo
nitor, e le altre due devono essere inserite nelle prese audio sinistra
e destra di Amiga.
Uso delta cuffia
Collegare la cuffia al monitor affmche i suoni stereo generati dal
computer Amiga non siano diffusi nell'ambiente. Inserire la spina
standard della cuffia nella presa piccola argentata sul lato sinistvo
della carrozzeria del monitor. La cuffia non e fornita in dotaKione
con H monitor, ma e disponibile presso i rivenditori di apparecehiatu-
reelettroniche.
Collegamento at PC Commodore mediante
I'adattatore VGA
m L
Porta video VGA
Connettore maschio
a D a 15 pin
Collegare il connettore maschio profilato a D a 15 pin alia porta usci-
ta video del computer. Chiudere le viti ai lati del connettore.
