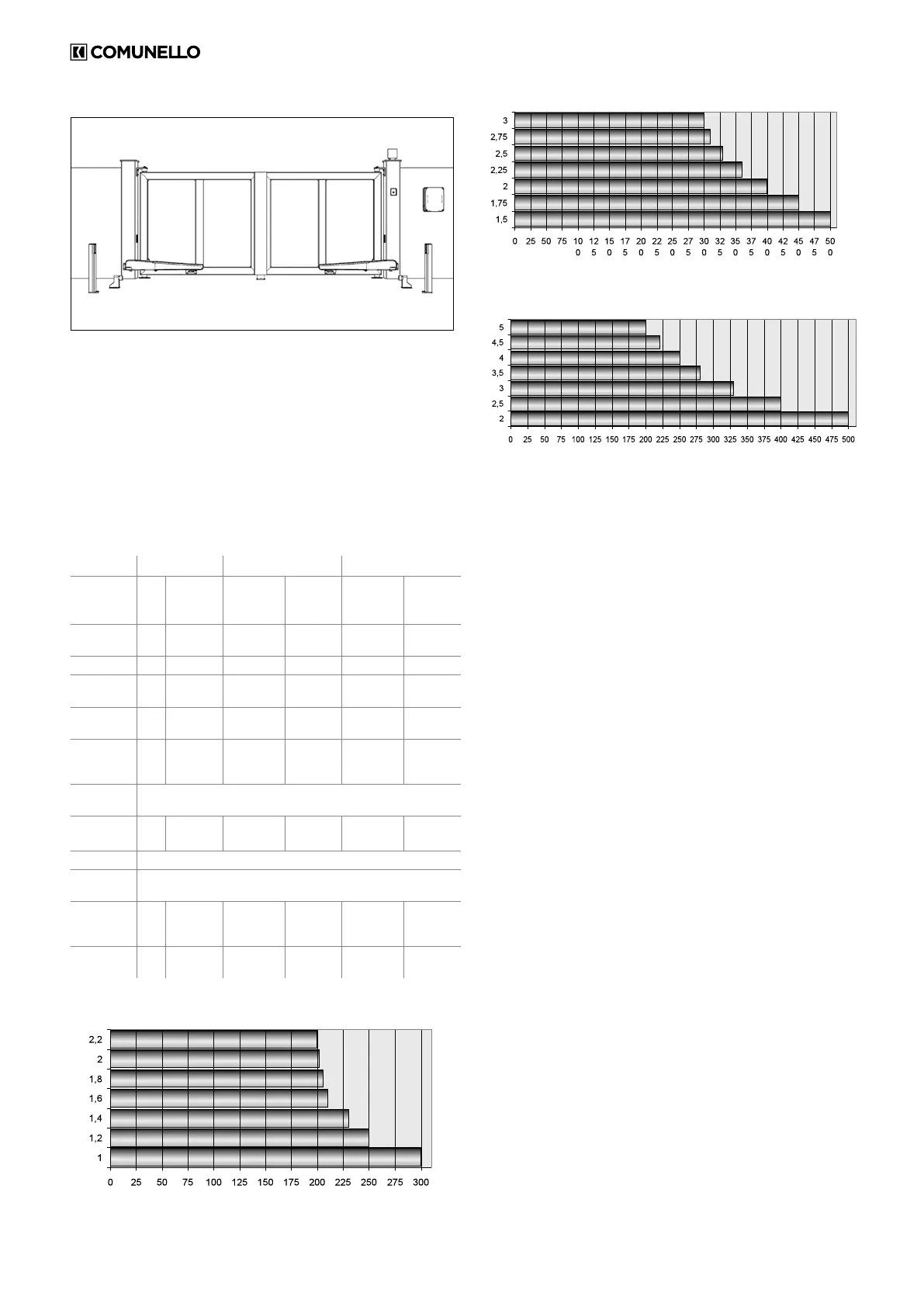

2.2 ТИПИЧНАЯ ИНСТАЛЛЯЦИЯ
E
C C
F F
G
BB
H
A
D
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
A РЕДУКТОРНЫЙ ДВИГАТЕЛЬ
B ФОТОЭЛЕМЕНТЫ ПРИ ОТКРЫТИИ
C ФОТОЭЛЕМЕНТЫ ПРИ ЗАКРЫТИИ
D МИГАЮЩАЯ ЛАМПА
E КЛЮЧ-СЕЛЕКТОР
F ОСТАНОВ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ПРИ ОТКРЫТИИ
G ЦЕНТРАЛЬНЫЙ СТОПОР ПРИ ЗАКРЫТИИ
H НАРУЖНАЯ ЦЕНТРАЛЬНАЯ СТАНЦИЯ
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИЗДЕЛИЯ
ABACUS 220 ABACUS 300 ABACUS 500
Питание
двигателя
24 В
пост.
тока
230В пер.
тока 50Hz
24 В пост.
тока
230В пер.
тока 50Hz
24 В пост.
тока
23В пер.
тока 50Hz
Потребляемая
мощность
70 W 180 W 110 W 280 W 110 W 280 W
Потребление
3 A 0,8 A 5 A 1,2 A 5 A 1,2 A
МАКС.
ТОЛЧОК
1500
N
1400 N 2000 N 1800 N 2000 N 1800 N
НОМ.
ТОЛЧОК
500 N 400 N 600 N 700 N 600 N 700 N
Прерывание
работы
30% 0,3
Интенсивная
0,4
Интенсивная
0,4
Степень
защиты
IP 44 D
Класс
изоляции
II
1 заземление
II
1 заземление
II
1 заземление
Время работы
от -20°C до + 50°C
Макс. вес
ворот
сматреть график
Скорость
при холостом
ходе
15
mm/s
14 mm/s 22 mm/s 15 mm/s 22 mm/s 15 mm/s
Вес
8,2
Kg
8,6 Kg 11,2 Kg 11,6 Kg 11,9 Kg 12,3 Kg
ВЕС ДВЕРИ (Kg)
ДЛИНА ДВЕРИ (m)
ГРАНИЦЫ ПРИМЕНЕНИЯ - ABACUS 220
ВЕС ДВЕРИ (Kg)
ДЛИНА ДВЕРИ (m)
ГРАНИЦЫ ПРИМЕНЕНИЯ - ABACUS 300
ВЕС ДВЕРИ (Kg)
ДЛИНА ДВЕРИ (m)
ГРАНИЦЫ ПРИМЕНЕНИЯ - ABACUS 500
4 МОНТАЖ
4.1 ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ
Перед тем, как приступить к монтажу, необходимо проверять целостность
компонентов изделия, соответствие выбранной модели и окружающей среды, в
которой будет происходить установка:
• Проверьте хорошее состояние и соответствие используемого для монтажа
материала.
• Проверьте, что механическая конструкция ворот подходит для автоматизации.
Настоящее изделие не может автоматизировать работу ворот, если они плохо
работают и ненадежны. Оно не может устранить неисправности, вызванные
неправильным монтажом ворот или плохим техобслуживанием.
• Проверьте, что условия работы устройств совместимы с заявленными пределами
применения.
• Вручную передвиньте створки ворот в двух направлениях и убедитесь, что усилие
постоянное.
• Вручную поместите створки ворот в любое положение; оставьте их стоять
неподвижно и убедитесь, что они не движутся.
• Проверьте, что зона крепления мотор-редуктора совместима с его габаритными
размерами и убедитесь, что имеется достаточное пространство для полного
вращения плеча.
• Нужно убедиться, что рядом с мотор-редуктором имеется достаточное
пространство для выполнения ручных маневров для разблокировки мотор-
редуктора.
• Убедитесь, что поверхности, выбранные для установки различных устройств,
прочные и могут обеспечить надежное крепление.
• Убедитесь, что каждое устанавливаемое устройство находится в правильном
положении и защищено от случайных ударов.
4.2 ПРЕДЕЛЫ ПРИМЕНЕНИЯ
Перед выполнением монтажа нужно проверить, что двигатель имеет правильные
размеры и соответствует весу и длине створок, а также соответствует ограничениям,
указанным в главе “Технические характеристики изделия”.
4.3 ПОДГОТОВКА К МОНТАЖУ
Со ссылкой на РИС. 1A и 1B, установите примерное положение, в которое будет
помещен каждый компонент установки и определите наиболее подходящую
соединительную схему. Далее приводится список необходимых компонентов:
• Электромеханические мотор-редукторы
• Пара фотоэлементов
• Пара упоров для остановки при открытии и упоров для остановки
при закрытии
• Стойки для фотоэлементов
• Мигающие сигнальные лампы
• Ключ-селектор или цифровая клавиатура
• Вертикальный электрический замок для створок выше 3 м
• Центральная станция управления
4.4 МОНТАЖ МОТОР-РЕДУКТОРА ABACUS
