ITALIANO
ATTENZIONE: Si raccomanda di vericare i versi di rotazione dei motori
(Motore 1 e Motore 2) e la priorità di apertura (quale motore deve partire
per primo) prima di effettuare l’autoapprendimento della corsa massima.
Si raccomanda inoltre di iniziare la manovra di autoapprendimento a
serramento semiaperto.
ATTENZIONE: Prima di iniziare la movimentazione dei motori per
l’acquisizione della corsa massima, la centrale effettua sempre un
rilevamento degli accessori presenti sulla linea digitale del BUS. Questa
operazione può introdurre dei ritardi prima della effettiva movimentazione
dei motori.
ATTENZIONE: Per vericare la corretta programmazione della corsa si può
utilizzare anche il tasto STEP BY STEP come comando AUTO-PP (apri-
chiudi).
ATTENZIONE: Durante la procedura di auto apprendimento della corsa
massima accertarsi che l’anta di manovra del serramento sia libera.
PROGRAMMAZIONE DEI RADIOCOMANDI
La centrale permette di memorizzare radiocomandi aventi codice diverso fra
loro di tipo sso o rolling code.
Programmazione:
La programmazione (e memorizzazione) del codice di trasmissione è
eseguita premendo il pulsante CODE TX e vericando lo stato del LED
corrispondente (sopra al tasto CODE TX) con la seguente associazione:
1. Singola pressione del tasto CODE TX (premere il tasto 1 volta): il led
corrispondente si accende con lampeggio singolo (1010). Inviando il
codice di un tasto dal trasmettitore, se il codice è valido, verrà memorizzato
con funzione AUTO-PP (apri-chiudi).
2. Doppia pressione del tasto CODE TX (premere il tasto 2 volte): il led
corrispondente si accende con lampeggio doppio (110110). Inviando il
codice di un tasto dal trasmettitore, se il codice è valido, verrà memorizzato
con funzione PED (pedonale).
3. Tripla pressione del tasto CODE TX (premere il tasto 3 volte): il led
corrispondente si accende con lampeggio triplo (11101110). Inviando il
codice di un tasto dal trasmettitore, se il codice è valido, verrà memorizzato
con funzione AUX (2° canale ausiliario).
Cancellazione:
La cancellazione di tutti i codici radio memorizzati è eseguita premendo il
pulsante CODE TX e vericando lo stato del LED corrispondente (sopra al
tasto CODE TX) con la seguente associazione:
1. Quadrupla pressione del tasto CODE TX (premere il tasto 4 volte): il led
corrispondente si accende con luce ssa. Per confermare la cancellazione,
premere nuovamente il tasto CODE TX (il led corrispondente inizia a
lampeggiare) e mantenerlo premuto afnché il led termina di lampeggiare,
confermando l’avvenuta cancellazione di tutti i codici presenti.

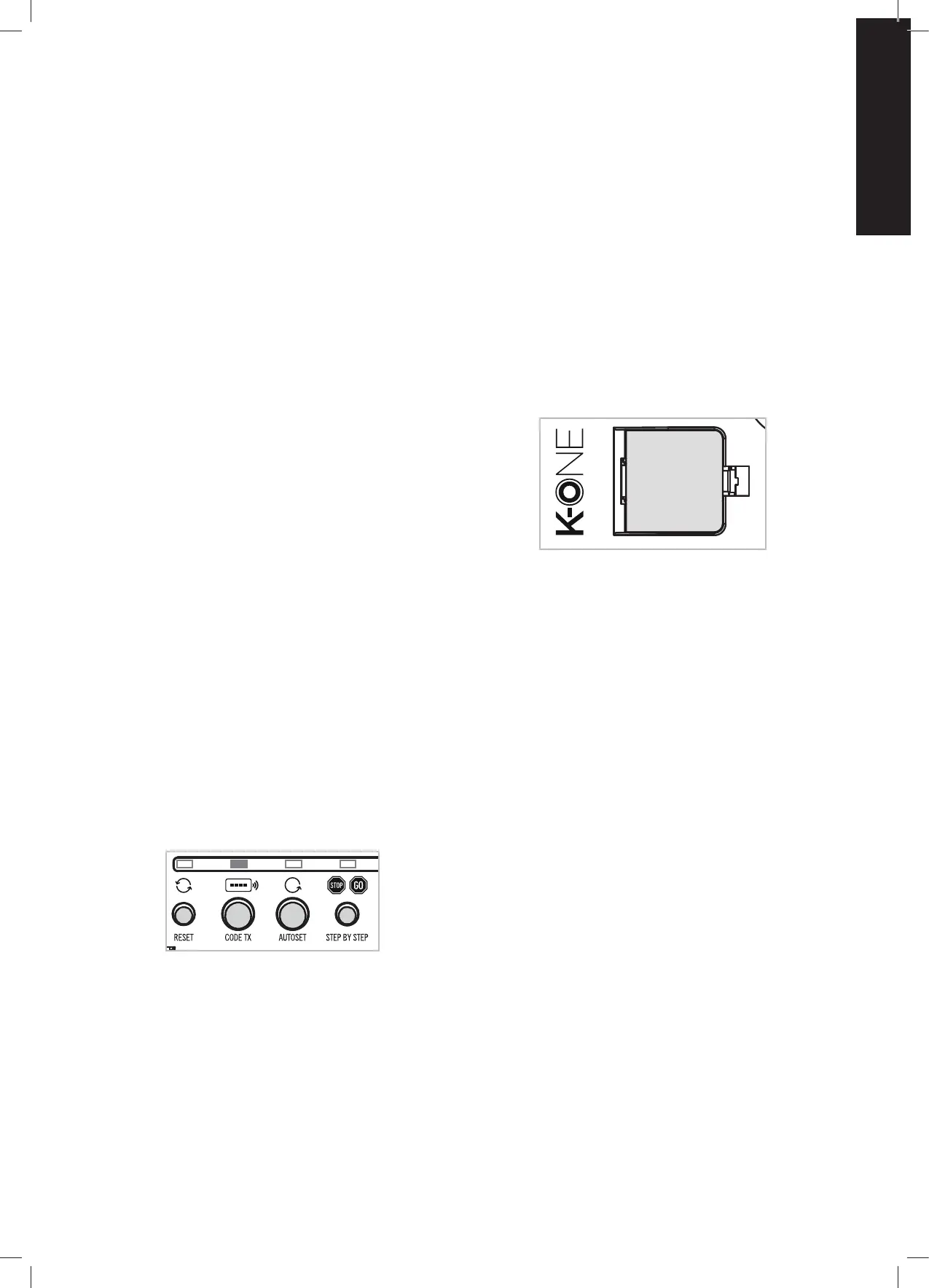

Pulsanti di Programmazione
CODE TX Programmazione Radiocomandi
RILEVAMENTO DEGLI ACCESSORI (LINEA BUS)
La centrale rileva in maniera automatica tutti gli accessori ONE cablati sulla
linea BUS, vericando il tipo di accessorio, il suo identicativo numerico
ID e il funzionamento impostato (MODE). Assicurarsi sempre di utilizzare
accessori con ID diverso per ogni tipologia (par: INDIRIZZAMENTO DEGLI
ACCESSORI). Il rilevamento degli accessori presenti sul BUS viene
effettuato anche:
1 Prima della manovra di autoapprendimento della corsa massima
(AUTOSET). In questa fase vengono rilevati gli accessori presenti e
salvata la congurazione dell’impianto (es: nuova installazione).
2 Ad ogni pressione del tasto RESET. In questa fase vengono riletti gli
accessori presenti ma non viene modicata la congurazione iniziale
dell’impianto (accessori salvati).
ATTENZIONE: Il rilevamento degli accessori è un’operazione automatica che
può indurre un ritardo, sulla procedura di congurazione impianto, proporzionale
al numero di accessori presenti.
ATTENZIONE: Assicurarsi di aver impostato ID e MODE (tipo di funzionamento)
su ogni accessorio installato, prima di collegarlo alla linea digitale BUS.
IMPORTANTE! Se si desidera congurare l’impianto con l’accesso
tramite app COMUNELLO ONE (necessario l’uso di tablet wi e chiave
di accesso K-ONE (cod. ONE KEY) lasciare impostati a OFF i dip-switch
MODE (funzionamento TIPO 1) di tutti gli accessori collegati al BUS.
REGOLAZIONI DA APP COMUNELLO ONE
La centrale dispone di un accesso evoluto supplementare per la
congurazione dell’impianto. Utilizzando l’accessorio (opzionale) K-ONE
(cod. ONE KEY) è possibile collegarsi alla centrale via radio WiFi e
procedere alla sua congurazione totale in maniera semplice e guidata
tramite l’uso dell’applicazione COMUNELLO ONE scaricabile dagli store
online. Per utilizzare l’app COMUNELLO ONE è necessario un dispositivo
wi (tablet o smartphone) Android o iOS.
Connettore per modulo K-ONE
La congurazione tramite l’app COMUNELLO ONE permette di congurare
e regolare tutti i parametri dell’impianto in maniera facile e veloce, vericare
il suo funzionamento, gestire la lista dei radiocomandi memorizzati, copiare
la congurazione in altro impianto equivalente e pianicare la manutenzione.
REGOLAZIONI SUPPLEMENTARI DA APP:
Verica guidata dei sensi di rotazione dei motori e modica.
Comandi
Impostazione del Tempo Pausa (Chiusura Automatica) (0”..4 min)
Attivazione del Chiudi Sempre.
Forza/Velocità
Regolazione velocità massima motori in apertura (10%..100%)
Regolazione velocità massima motori in chiusura (10%..100%)
Regolazione velocità di rallentamento in apertura (10%..100%)
Regolazione velocità di rallentamento in chiusura (10%..100%)
Inizio rallentamento Motore 1 in apertura ( 0%..100%)
Inizio rallentamento Motore 1 in chiusura ( 0%..100%)
Inizio rallentamento Motore 2 in apertura ( 0%..100%)
Inizio rallentamento Motore 2 in chiusura ( 0%..100%)
Regolazione dell’apertura pedonale (10%..100%)
Attivazione/Disattivazione Freno Motore
Attivazione/Disattivazione Soft Stop
Attivazione/Disattivazione Soft Start
Attivazione/Disattivazione Colpo d’Ariete
Attivazione/Disattivazione Colpo in Chiude
Radiocomandi
Lettura dei codici memorizzati e funzione impostata
Assegnazione di una stringa testuale ad ogni codice
Cancellazione del singolo codice
Aggiunta di un nuovo codice
Verica presenza di un codice
Fotocellule
Attivazione/Disattivazione Inversione Parziale in Chiude
Attivazione/Disattivazione Inversione Parziale in Apre
Attivazione/Disattivazione Follow-Me
Test di funzionamento
Assegnazione di una stringa testuale ad ogni fotocellula
Impostazione del MODE (Funzionamento) di ogni fotocellula
