FAQ. Domanda Risposta
9KIURRKMUOҠRO
dell’encoder del
MOTORE 1 nell’ingresso
dell’encoder del
MOTORE 2 il sistema
funziona comunque?
NO. Bisogna rispettare i collegamenti dei
segnali dell’encoder provenienti da entrambi
i motori, altrimenti i motori rilevano un “falso
ostacolo” (breve movimento e successivo
stop) sia azionando un comando apri-chiudi
sia in programmazione automatica della corsa.
In sostanza bisogna aver cura di collegare
OҠROJKRRЋKTIUJKXVXU\KTOKTZKJGR35:58+
1 nell’ingresso dedicato all’ENCODER 1 e
quelli provenienti dal MOTORE 2 nell’ingresso
dedicato all’ENCODER 2.
Posso collegare
accessori (lampeggianti,
fotocellule, selettori…) di
altri costruttori?
Il sistema ONE prevede l’uso di accessori
digitali ONE (con intelligenza a bordo)
collegati sulla linea BUS che comunicano
con la centrale attraverso un protocollo
di comunicazione proprietario. L’uso di
accessori di terze parti, anche digitali, non
è compatibile con il sistema. Si possono
usare dispositivi di terze parti utilizzando
l’INTERFACCIA I/O ONE che permette di
gestire pulsanti N.O., lampade spia e carichi
esterni attivabili da relè (con apposito relè di
appoggio esterno) tipo lampeggianti e luci
ad alto consumo. E’ anche presente nella
centrale ONE un’uscita dedicata OUT AUX
che può essere programmata come uscita
LAMPEGGIANTE AUSILIARIO (24VDC max
5W) o COMANDO ELETTROSERRATURA
(24VDC max 12W impulsivi).
Posso sostituire una
generica centrale di
un’automazione già
installata con la centrale
ONE?
Sostituire la centrale di un impianto già
esistente è possibile solo se si sostituiscono
anche tutti gli accessori e i motoriduttori.
In generale ciò è possibile in quanto in un
normale impianto di automazione è presente
[TT[SKXUJOҠROSGMMOUXKJOJ[KVKXUMTO
GIIKYYUXOUW[OTJOYOVUYYUTU[YGXKJ[KҠRO
normalmente quelli delle alimentazioni, per il
collegamento della linea BUS).
Cosa succede se
assegno a due dispositivi
(accessori) della stessa
famiglia lo stesso ID?
2GIKTZXGRKXORK\G[TIUTҡOZZUJO
comunicazione tra gli accessori
disabilitandoli. Di conseguenza si può
bloccare il serramento in posizione tutto
aperto (per ragioni di sicurezza).
Dopo aver collegato tutto
e impostato i parametri
di base attraverso i
dip-switches (regolazioni
manuali), premendo il
pulsante STEP BY STEP
i motori non muovono il
serramento.
Controllare i collegamenti ai motori.
<KXOҠIGXKORL[YOHORK,JOVXUZK`OUTKGRRK
alimentazioni dei motori se è integro.
<KXOҠIGXKGTINKORL[YOHORK,JOVXUZK`OUTK
GRVXOSGXOUJKRZXGYLUXSGZUXK<KXOҠIGXKRG
presenza della tensione di rete.
ATTENZIONE: si consiglia sempre di
lasciare il serramento semi aperto nelle
\KXOҠINKJOSU\OSKTZG`OUTKJKOSUZUXO
Ho collegato gli
accessori alla linea
BUS ma sembrano non
rispondere ai comandi.
Controllare se i led TX e POWER BUS
sono accesi. In caso contrario controllare
l’integrità del fusibile FUSE 3 di protezione
della logica.
Ho la necessità di
alimentare una ricevente
radio esterna o altro
dispositivo a 24VDC di
limitato consumo. Come
posso alimentarlo dalla
centrale?
In caso di necessità di avere una
alimentazione diretta a 24VDC sempre
presente (servizi), si può usare l’uscita
dedicata OUT AUX (rinunciando alla
funzionalità LAMP AUX o COMANDO
ELETTROSERRATURA) che può erogare
al massimo 5W in maniera continua. Per
attivare questa alimentazione, rimuovere la
cover plastica coprischeda e ponticellare J1
con apposito jumper:

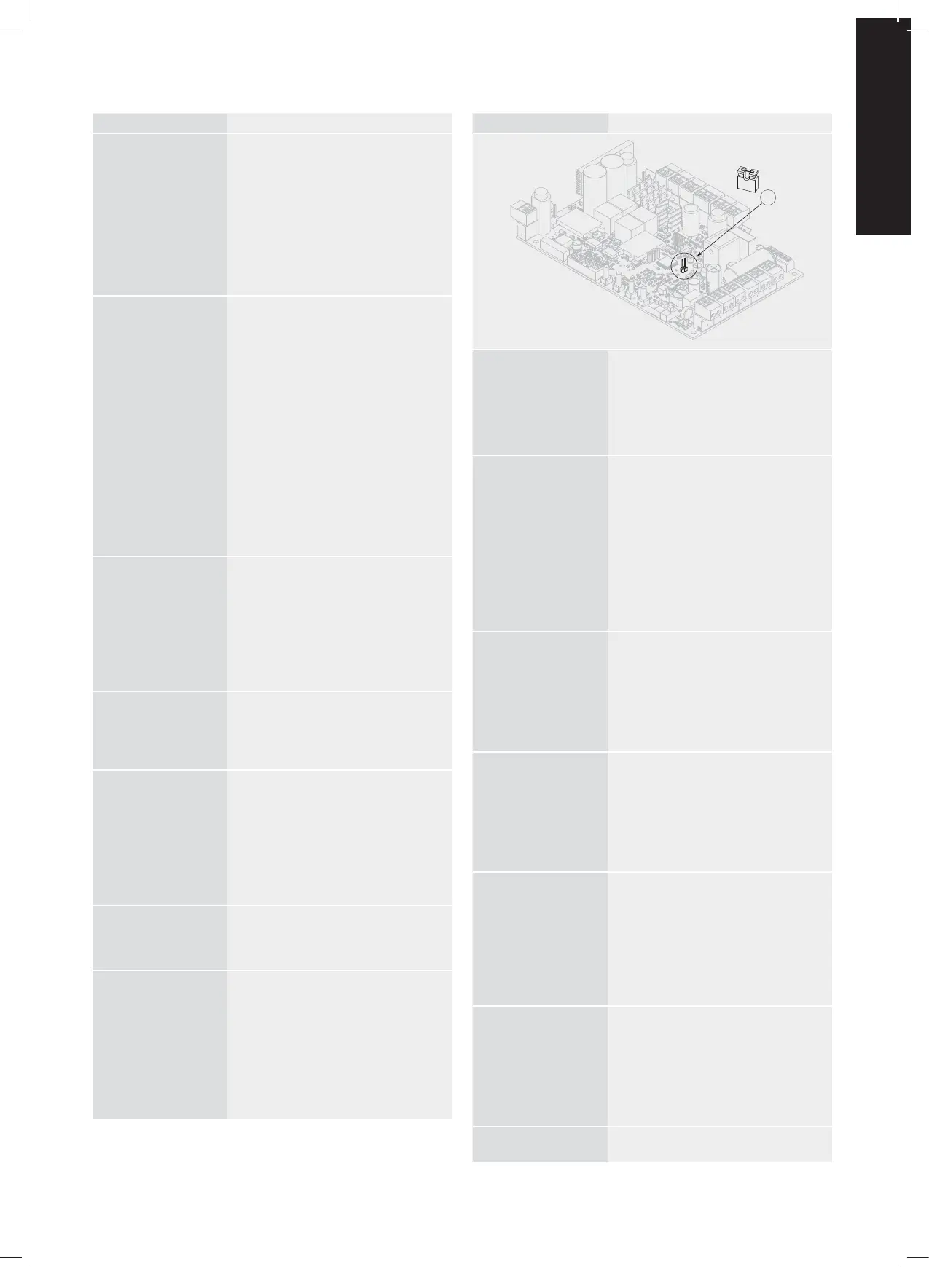

FAQ. Domanda Risposta
J1
Non riesco a collegarmi
con l’app alla centrale.
<KXOҠIGXKJOG\KXOTYKXOZURG154+TKRRЋGVVUYOZU
IUTTKZZUXKOTIKTZXUYINKJG<KXOҠIGXKINKIO
sia un led rosso acceso o lampeggiante sul
RGZUJKRRG154+)UTZXURRGXKJOG\KXGHOROZGZU
la comunicazione WiFi sul proprio dispositivo
(smartphone o tablet) e di essersi connessi alla
XKZKMKTKXGZGJGRRG154+
.UIUTҠM[XGZUORYOYZKSG
con l’app. Non riesco più
a cambiare i parametri
di base attraverso i dip-
switches della centrale.
;TG\URZGIUTҠM[XGZUORYOYZKSGGZZXG\KXYU
l’app, viene automaticamente disabilitato
ORIUTZXURRUGZZXG\KXYURKXKMURG`OUTOҠYOINK
(hardware) in scheda. Quindi non è più
possibile cambiare i settaggi dell’impianto
manualmente, questo per garantire la messa
OTUVKXGKRGIKXZOҠIG`OUTKJKRRЋOSVOGTZU4KR
caso si desideri cambiare qualche settaggio è
necessario accedere nuovamente all’impianto
GZZXG\KXYURG154+UGVVROIGXKRGVXUIKJ[XG
JO8+9+:*/,'((8/)'KXOIUTҠM[XGXKJG`KXU
l’impianto.
.UIUTҠM[XGZURЋOSVOGTZU
attraverso le regolazioni
manuali ma durante
l’acquisizione automatica
della corsa il serramento si
blocca.
Se il serramento si blocca controllare i
collegamenti degli encoder se sono cablati
sugli ingressi corrispondenti al motore. Se il
serramento fa una breve inversione in chiusura
o si blocca in apertura (rilevamento ostacolo)
controllare i livelli di velocità e sensibilità sui
trimmer. Provare a diminuire il trimmer SENS e
aumentare il trimmer SPEED.
I radiocomandi sembrano
avere poca potenza in
trasmissione, cioè non
inviano il segnale del
radiocomando da lontano.
Controllare che sia installata la terminazione di
impedenza a 50Ohm dell’antenna. Controllare
la presenza della terminazione di impedenza
anche nel caso di utilizzo del cavo coassiale
(non lasciare il cavo coassiale non terminato
nei morsetti). Controllare il livello di carica delle
batterie dei radiocomandi (3.0V a batteria
carica).
Cosa succede se inverto
ORҠTKIUXYGGVXOIUTOR
ҠTKIUXYGINO[JO%
9KYOOT\KXZUTUOҠTKIUXYGYOOSVKJOYIK
GRRGIKTZXGRKJOXORK\GXKIUXXKZZGSKTZKRGҠTK
JKRRGSGTU\XGOTZKXIKZZGTJUORҠTKIUXYG
corrispondente. In questo caso la centrale
cerca il blocco meccanico o il raggiungimento
della corsa massima memorizzata tramite
conteggio encoder. Non si generano
malfunzionamenti ma si perdono le sicurezze
RKMGZKGRRGVXKYKT`GJKOҠTKIUXYG
Ho installato un doppio
battente e non trovo i
ҠTKIUXYGJGIURRKMGXK
Come riesco a fermare
l’automazione?
4KRYOYZKSG54+RЋ[YUJKOҠTKIUXYGTUT
è necessario. Tutti i motori ONE sono
KW[OVGMMOGZOIUTҠTKIUXYGKRKZZXUTOIOGJ
encoder. Nel caso di applicazioni a scorrevole
(singolo motore) viene comunque data la
VUYYOHOROZ¦JO[YGXKJKOҠTKIUXYGGIUTZGZZU
(elettrici o magnetici) solo sul MOTORE 1 (per
ulteriore sicurezza dell’applicazione).
Con il sistema ONE riesco a
gestire un doppio scorrevole?
No. Con la centrale ONE non è possibile
gestire un doppio scorrevole sincronizzato..
