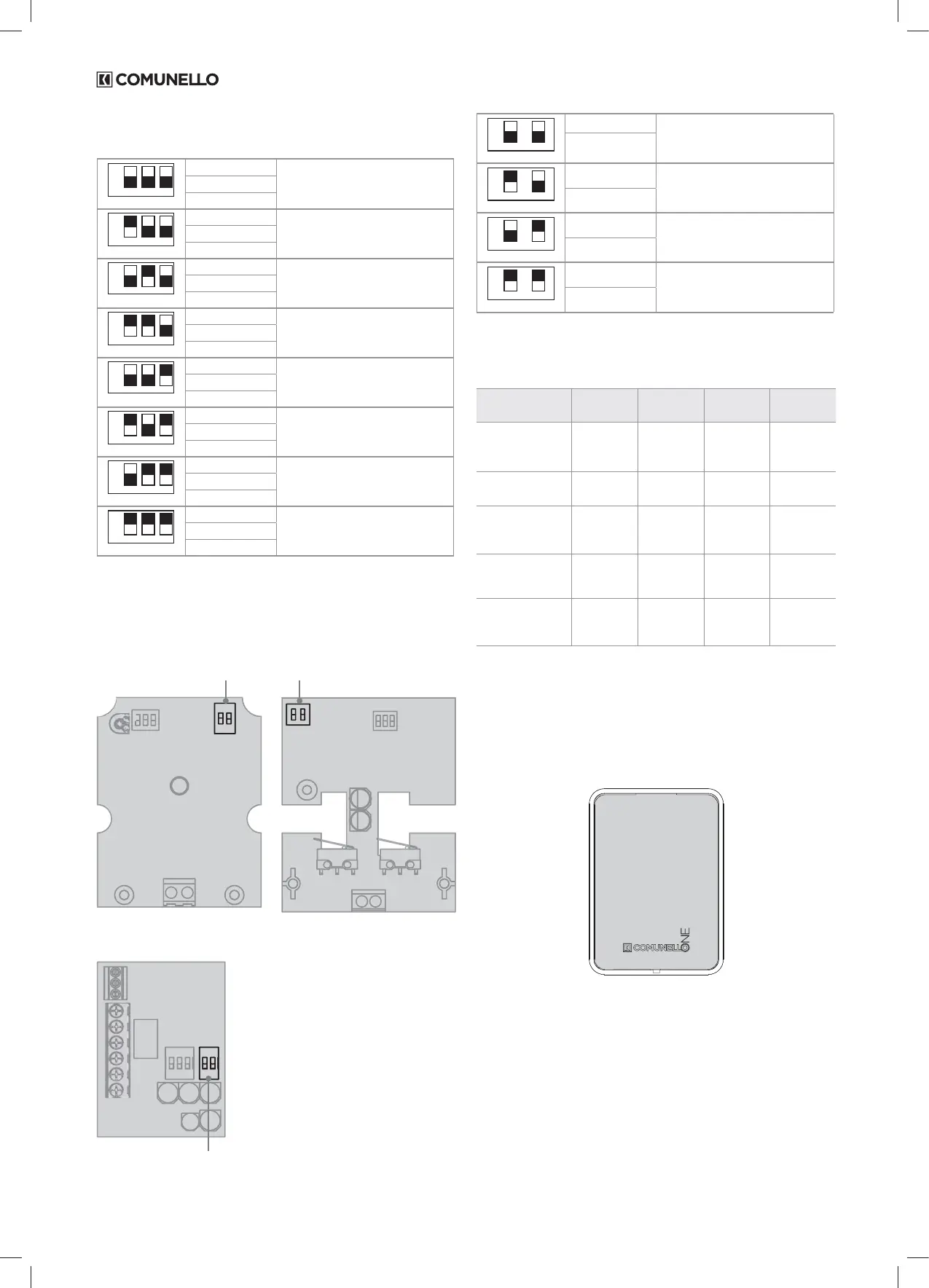

Die ID-Nummern werden mit folgender Logik zugeordnet:
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Zubehör Nr. 1DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Zubehör Nr. 2DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Zubehör Nr. 3DIP2 = ON
DIP3 = OFF
ON
123
DIP1
DIP2
DIP3
DIP1 = ON
ID = Zubehör Nr. 4DIP2 = ON
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Zubehör Nr. 5DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Zubehör Nr. 6DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Zubehör Nr. 7DIP2 = ON
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Zubehör Nr. 8DIP2 = ON
DIP3 = ON
EINSTELLUNG DER BETRIEBSART (MODE) DER ZUBEHÖRE
Für jedes Zubehör kann die Art seines BETRIEBS eingestellt werden (z.B.
Fotozelle beim Schließen aktiv, I/O-Interface mit Ausgang KONTROLLLAMPE
..); diese Art der Konguration kann direkt auf der Karte durch Einstellung
des entsprechenden DIP-SWITCHES erfolgen:
Dip switch MODE Dip switch MODE
Dip switch MODE
DART INDEX
INTERFACE I/O
ON
12
DIP1 DIP2
DIP1 = OFF
BETRIEBSART 1
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = ON
BETRIEBSART 2
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = OFF
BETRIEBSART 3
DIP2 = ON
ON
12
DIP1 DIP2
DIP1 = ON
BETRIEBSART TIPO 4
DIP2 = ON
Die Betriebsart ist vom berücksichtigten Zubehör abhängig.
TABELLE BETRIEBSART (MODE) DER ZUBEHÖRE
BETR.
ART 1
BETR.
ART 2
BETR.
ART 3
BETR.
ART 4
FOTOZELLE RX
BEI
SCHLIESSUNG
BEI
ÖFFNNUNG
BEI
ÖFFNUNG +
SCHLIESSUN
BEI
STOPPUNG
WÄHLSCHALTER
[AUTO-PP]
[PED]
[AUF][ZU] [AUTO-PP]
[STOP]
-
INTERFACE I/O Bei =
[AUTO-PP]
[PED]
Bei =
[AUF] [ZU]
Bei =
[AUTO-PP]
[STOP]
Bei =
[AUTO-PP]
[PED]
Out = AUX Out = AUX Out=
KONTROLL-
LAMPE
Out=
KONTROLL-
LAMPE
BLINKLEUCHTE Von
Steuerung
bestimmt
---
HINWEIS : das als Input [OPEN] eingestellte I/O Interface deaktiviert
die automatische Schließung , wenn das Input geschlossen bleibt
(TIMER FUNCTION). Beim erneuten Input-Öffnen [OPEN] wird die
automatische Schließung gelöscht.
ACHTUNG! Für Gebrauch und Konguration durch Comunello One
App, alle die Dip-switch MODE in OFF lassen
FOTOZELLE
DART
FOTOZELLE RX TYP 1 „BEI SCHLIESSUNG”:
Wenn beim Schließen die Fotozelle ermittelt wird, erfolgt eine komplette
Umkehr (Öffnung) des Tors. Ist bei der Öffnung unwirksam.
FOTOZELLE RX TYP 2 „BEI ÖFFNUNG“:
Wenn bei der Öffnung die Fotozelle ermittelt wird, stoppt das Tor bis
zur Freisetzung (Wiederaufnahme der Öffnung). Ist bei der Schließung
unwirksam.
FOTOZELLE RX TYP 3 „BEI ÖFFNUNG+SCHLIESSUNG“:
Wenn bei der Öffnung die Fotozelle ermittelt wird, stoppt das Tor bis zur
Freisetzung (Wiederaufnahme der Öffnung). Wenn sie beim Schließen
ermittelt wird, erfolgt eine komplette Umkehr (Öffnung) des Tors.
