ESPAÑOL

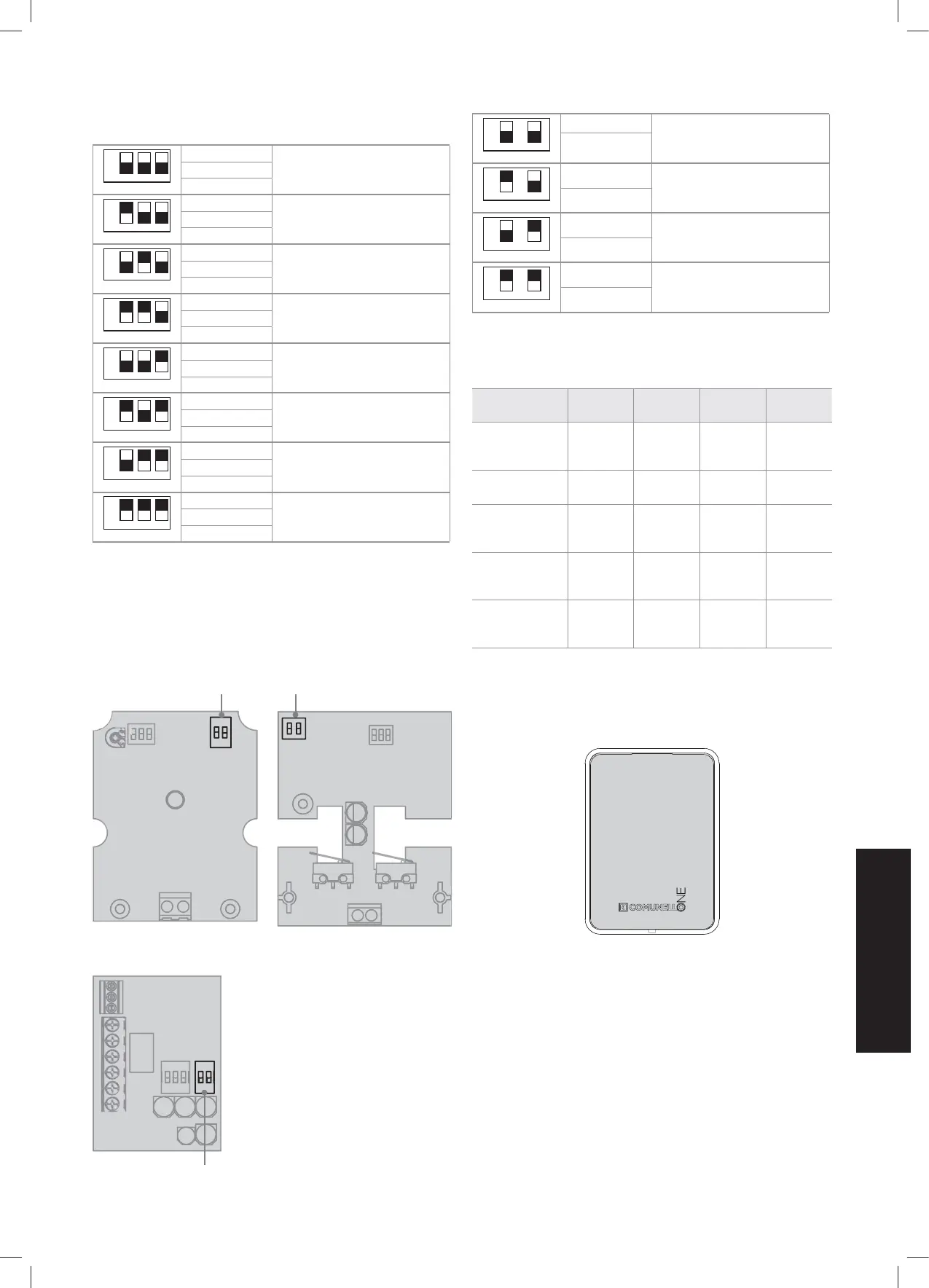

La lógica de asignación de los ID es la siguiente:
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accesorio N° 1DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accesorio N° 2DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accesorio N° 3DIP2 = ON
DIP3 = OFF
ON
123
DIP1
DIP2
DIP3
DIP1 = ON
ID = Accesorio N° 4DIP2 = ON
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accesorio N° 5DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accesorio N° 6DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accesorio N° 7DIP2 = ON
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accesorio N° 8DIP2 = ON
DIP3 = ON
CONFIGURACIÓN DEL FUNCIONAMIENTO (MODE) DE LOS
ACCESORIOS
Cada accesorio tiene la posibilidad de ser congurado en su tipo de
FUNCIONAMIENTO (por ej.: fotocélula activa durante el cierre, tarjeta E/S
con salida LUZ TESTIGO, etc.); este tipo de conguración puede hacerse
directamente en la tarjeta congurando el respectivo DIP-SWITCH:
Dip switch MODE Dip switch MODE
Dip switch MODE
DART INDEX
INTERFACE I/O
ON
12
DIP1 DIP2
DIP1 = OFF
FUNCIONAMIENTO TIPO 1
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = ON
FUNCIONAMIENTO TIPO 2
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = OFF
FUNCIONAMIENTO TIPO 3
DIP2 = ON
ON
12
DIP1 DIP2
DIP1 = ON
FUNCIONAMIENTO TIPO 4
DIP2 = ON
El tipo de funcionamiento depende del accesorio tenido en cuenta.
TABLA DEL FUNCIONAMIENTO (MODE) DE LOS ACCESORIOS
FUNC.
TIPO 1
FUNC.
TIPO 2
FUNC.
TIPO 3
FUNC.
TIPO 4
FOTOCÉLULA
RX
DURANTE
CIERRE
DURANTE
APERTURA
DURANTE
APERTURA
+ CIERRE
DURANTE
PARADA
SELECTOR [AUTO-PP]
[PED]
[ABRIR]
[CERRAR]
[AUTO-PP]
[PARADA]
-
INTERFACE I/O Entrada =
[AUTO-PP]
[PED]
Entrada =
[ABRIR]
[CERRAR]
Entrada =
[AUTO-PP]
[PARADA]
Entrada =
[AUTO-PP]
[PED]
Salida =
AUX
Salida =
AUX
Salida =
LUZ
TESTIGO
Salida =
LUZ
TESTIGO
LUZ
INTERMITENTE
Denido
desde
Cuadro
---
¡ATENCIÓN! Por utilizo y conguración por medio de la App
Comunello One dejar todo los dip-switch MODE en OFF.
FOTOCÉLULA
DART
FOTOCÉLULA RX TIPO 1 “DURANTE CIERRE”:
Si la fotocélula es interceptada durante el cierre, realiza la inversión (apertura)
completa del cerramiento. Durante la apertura no se acciona.
FOTOCÉLULA RX TIPO 2 “DURANTE APERTURA”:
Si la fotocélula es interceptada durante la apertura, realiza la parada del
cerramiento hasta que queda libre (reanudación de la apertura). Durante el cierre
no se activa.
FOTOCÉLULA RX TIPO 3 “DURANTE APERTURA+CIERRE”:
Si la fotocélula es interceptada durante la apertura, realiza la parada del cerramiento
hasta que queda libre (reanudación de la apertura). Si es interceptada durante el
cierre, realiza la inversión (apertura) completa del cerramiento.
FOTOCÉLULA RX TIPO 4 “DURANTE PARADA”:
Si la fotocélula es interceptada durante la apertura o el cierre, realiza la parada
