Conel CLEAR 2.0 RD 2 - 6 Einbau; Einbaumasse

11
6
EINBAU
6.1
EINBAUMASSE
Montage des Einbaudrehflanschs in horizontale oder vertikale Rohrleitungen möglich.

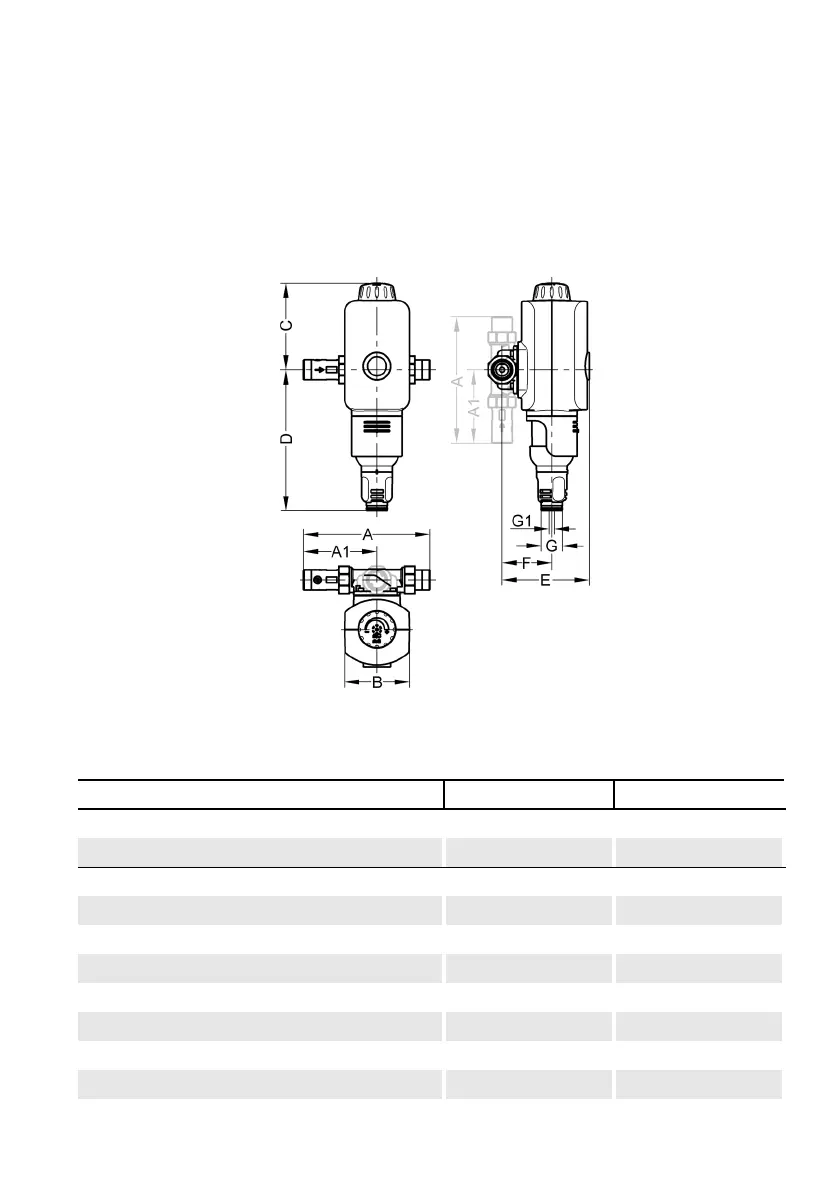

Abb. 3: Einbaumaße
Einbaumaß CLEAR 2.0 RD 1½" CLEAR 2.0 RD 2"
A: Einbaulänge mit Verschraubungen 301 335
A: Einbaulänge ohne Verschraubungen 160 164
A1: Länge auf Zulaufseite 175 195
B: Gerätebreite 154 154
C: Höhe oberhalb Rohrmitte 207 207
D: Höhe unterhalb Rohrmitte 335 335
E: Tiefe bis Rohrmitte 207 215
F: Abwasseranschlussmitte bis Rohrmitte 118 126
G: Nennweite Abwasser 50 50
G1: Nennweite Abwasser (alternativ) 13 13
Alle Maße in [mm]
