OPIS DZIAŁANIA
Przez flanszę montażową niefiltrowana woda wpływa do domowej stacji filtracji wody. Woda przepływa
przez filtr dokładnego oczyszczania od zewnątrz do wewnątrz. Odfiltrowane zabrudzenia pozostają na
wkładzie filtracyjnym. Przywierające zabrudzenia widoczne są z zewnątrz przez przeźroczystą czaszę fil-
tra. Osłona czaszy filtra służy jako osłona UV. Przefiltrowana woda przepływa dalej do reduktora ciśnienia.
Ustawione ciśnienie dodatkowe można odczytać na manometrze. Następnie przefiltrowana woda opusz-
cza domową stację filtracji wody ponownie przez flanszę montażową.

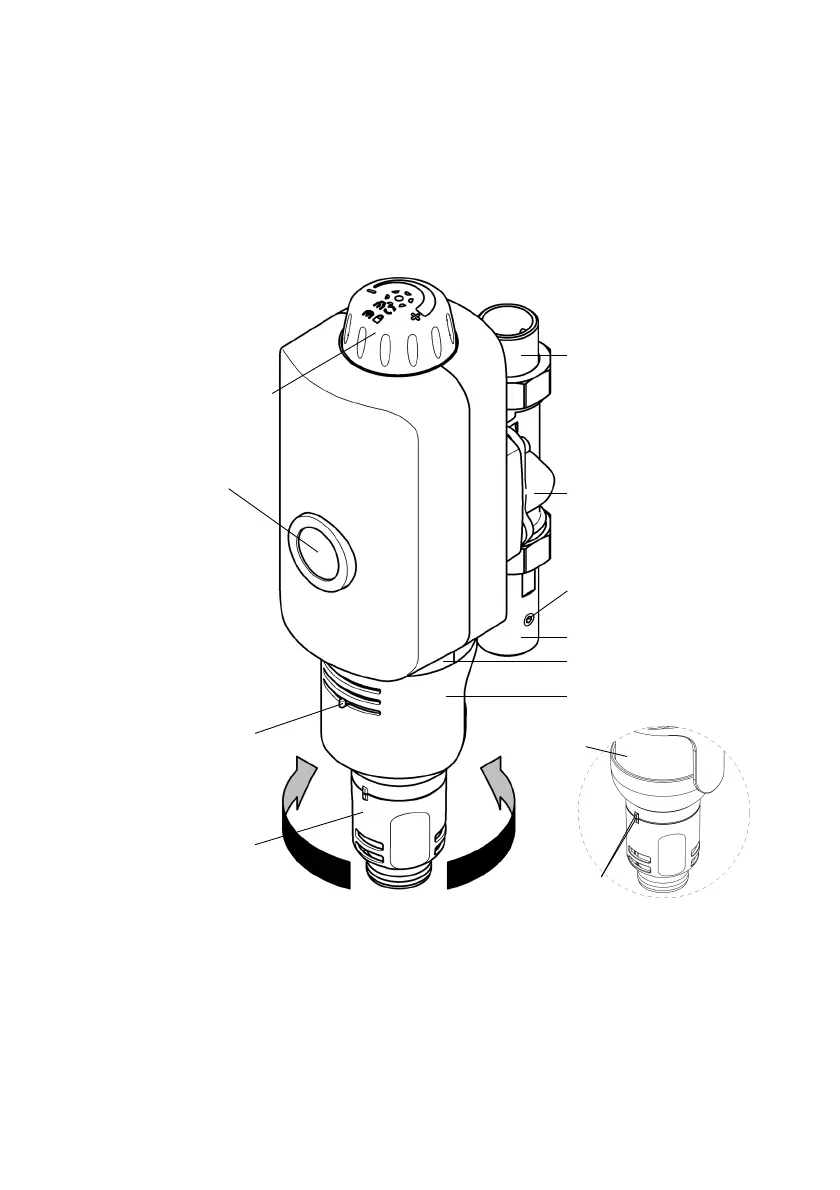

Rys. 7: Opis działania
pokrętło reduktora ciśnienia
(uruchomienie patrz
rozdział 7.5 „NASTAWA
CIŚNIENIA”)
woda filtrowana
flansza montażowa
pokrętło do uruchomienia
płukania wstecznego
(patrz rozdział 7.3
„PŁUKANIE WSTECZNE”)
manometr ciśnienia
wylotowego
wlot wody
czasza filtra
osłona czaszy filtra
(obrotowa)
suwak przypominacza na
następne płukanie wsteczne
osłona
otwarta
śruba do testowania
funkcjonalności
zaworu zwrotnego
oznakowania
płukania
wstecznego
