FASE 7: Identificare le parti costitutive dell'azionamento

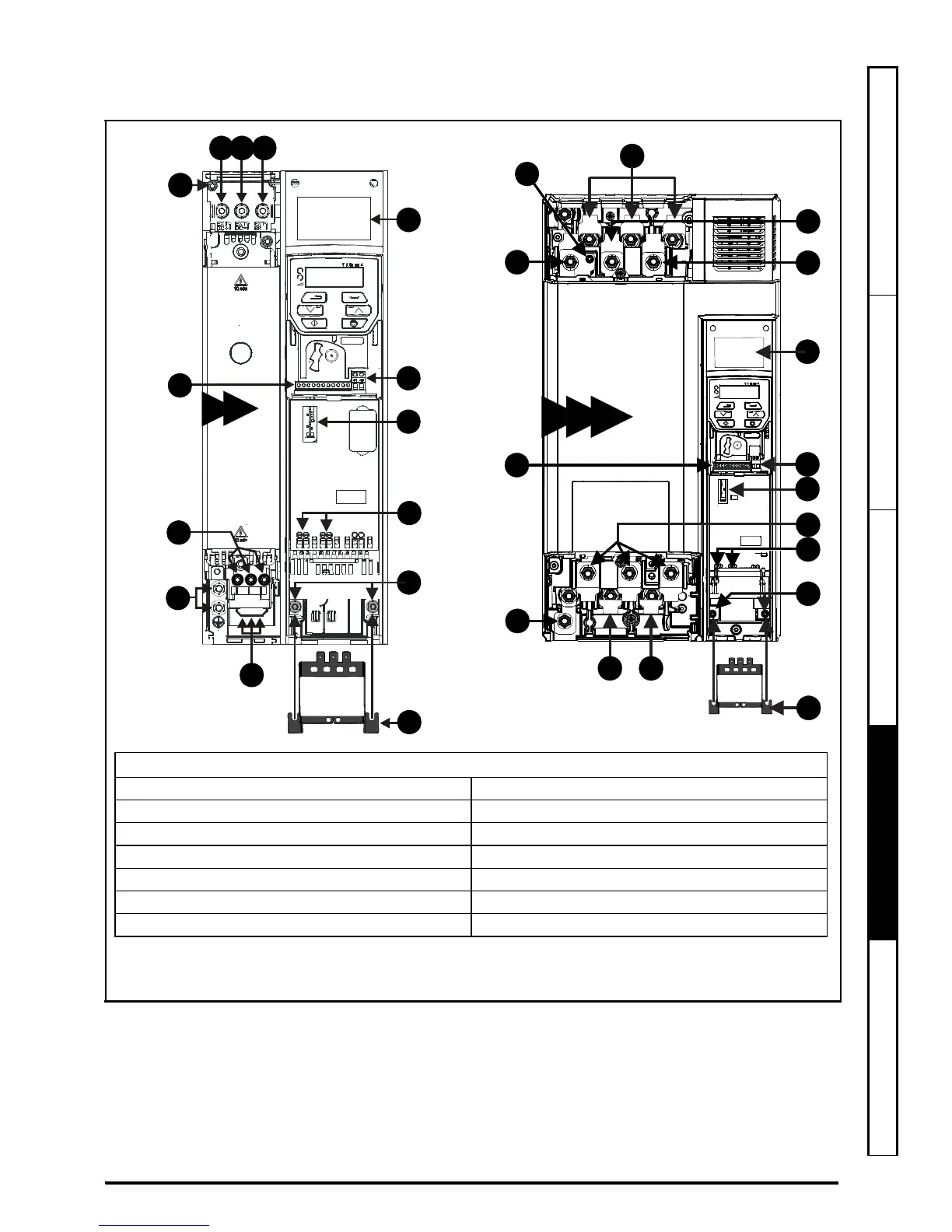

Figura 7-1 Diagramma delle parti costitutive
Legenda
1. Targhetta dei valori caratteristici 2. Collegamenti relè
3. Slot 1 modulo opzionale 4. Connessioni motore
5. Collegamenti di terra 6. Collegamenti alimentazione in c.a.
7. Collegamenti dei terminali di controllo 8. DC bus +
9. DC Bus - 10. Terminale di frenatura
11. Da staffa cavi a terminali di terra 12. Vite di fissaggio filtro EMC interno*
13. Terminali Safe Torque Off (STO)**
* Prima di rimuovere la vite, fare riferimento al Capitolo 4 della Guida ai collegamenti elettrici.
** Solo Unidrive M300.
