38 Guida dettagliata a Unidrive M200/M201/M300
Versione numero: 1

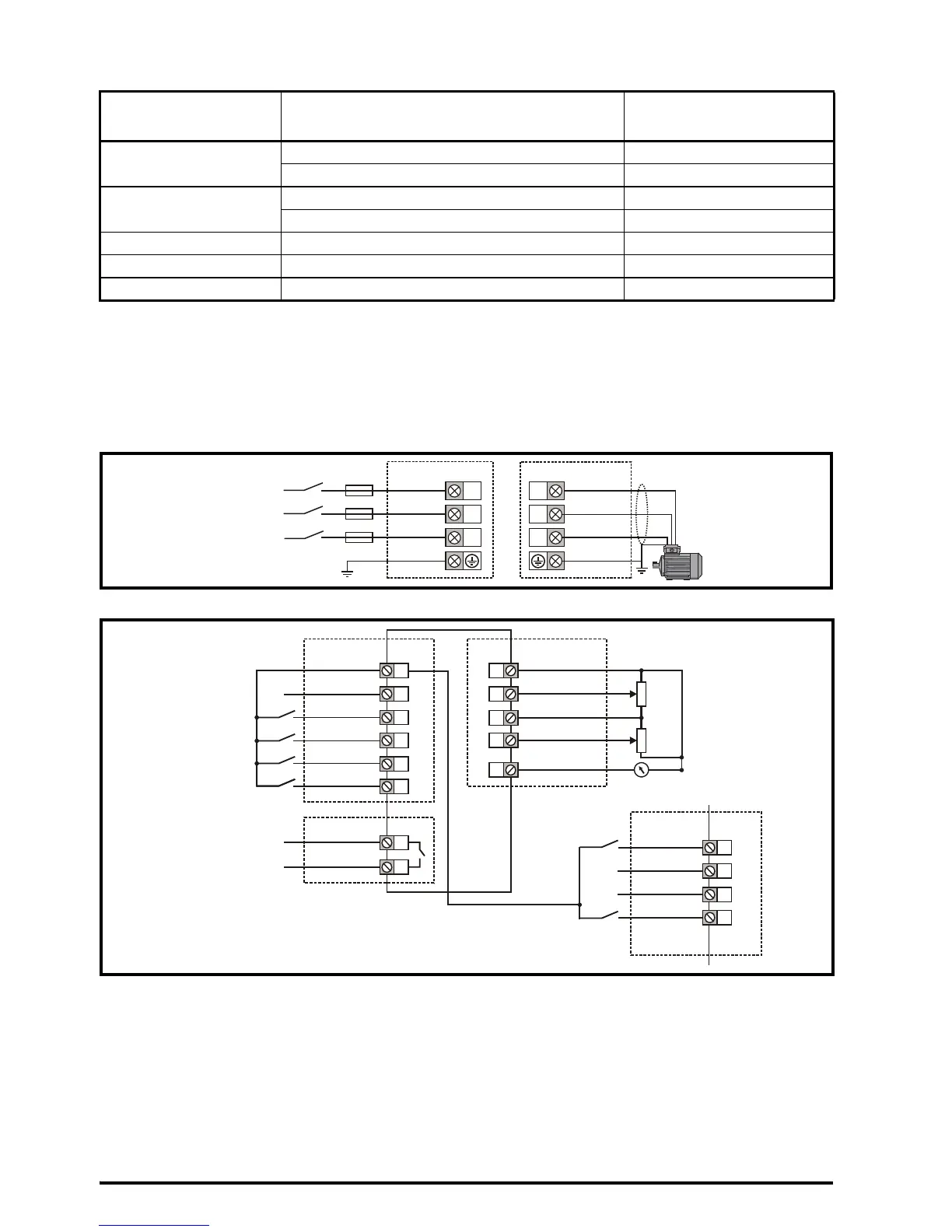

Tabella 7-1 Coppie di serraggio raccomandate
FASE 8: Cablare l'azionamento
M200/M300: lo schema elettrico si riferisce alla configurazione predefinita dell'azionamento (Pr 05 impostato su AV)
che prevede il controllo della frequenza tramite l'ingresso analogico 1 (0-10 V) o l'ingresso analogico 2 (0-10 V)
selezionato mediante il terminale 14.
M201: l'impostazione predefinita utilizza il potenziometro di riferimento velocità interno e non l'ingresso analogico di
riferimento frequenza (è richiesto il solo terminale di abilitazione azionamento).
Figura 8-1 Collegamenti dei terminali di alimentazione
Figura 8-2 Collegamenti dei terminali di controllo per Unidrive M200/M201/M300
* Non necessario per Unidrive M201 in quanto il potenziometro di riferimento velocità è già incorporato nel prodotto.
I comandi di Marcia/Arresto sono trasmessi dalla tastiera e se occorre ottenere la marcia indietro, si deve impostare
il Pr 17 su On.
** 250 V c.a. max. (UL classe 1).
*** Unidrive M300 utilizza ingressi Safe Torque Off (abilitazione azionamento) e il terminale 11 non è assegnato.
Per ulteriori informazioni e per gli schemi elettrici delle configurazioni alternative, consultare la sezione 4.1 della
Guida introduttiva al controllo.
Se necessario, si può collegare una resistenza di frenatura esterna. Per ulteriori dettagli, consultare il Capitolo 4
della Guida ai collegamenti elettrici.
Taglia modello Descrizione dei terminali Impostazioni della
coppia di serraggio
Tutti
Terminali di controllo 0,2 N m
Terminali dei relè 0,5 N m
5
Terminali di potenza 1,5 N m
Terminali di terra 2,0 N m
6 Terminali di messa a terra e di potenza 6,0 N m
7 Terminali di messa a terra e di potenza 12 N m
8 e 9 Terminali di messa a terra e di potenza 15 N m
L1
L2
L3
U
V
W
Alimentazione in c.a. Motore
Alimentazione
trifase in c.a.
9
10
11
12
13
14
I/O digitali
41
42
Stato dell'azionamento
Relè 1**
1
2
I/O analogici
7
4
5
Uscita frequenza
10 kΩ
31
32
35
36
ST01
0V
ST01
0V
ST02
ST02
Solo M300
Utenza 24 V
Utenza 24 V
I/O digitali 1
Ingresso digitale2
Ingresso digitale 3
Ingresso digitale 4
Ingresso digitale 5
0 V
Ingresso analogico 1
Utenza 10 V
Ingresso analogico 2
Uscita analogica 1
10 kΩ
Frequenza zero
Abilitazione
azionamento***
Marcia avanti*
Marcia indietro*
Selezione ingresso
analogico 1/2*
Riferimento di
frequenza 1*
Riferimento di
frequenza 2*
Safe Torque
Off
