Guida dettagliata a Unidrive M200/M201/M300 33
Versione numero: 1
English Français Deutsch
Italiano
Español
FASE 3: Installare l'azionamento
Range di valori della temperatura ambientale di esercizio:
da 20 °C a 55 °C
A temperature ambiente >40 °C, potrebbe rendersi necessario un declassamento della corrente di uscita.
Fare riferimento alla Guida ai collegamenti elettrici (sezione 5.1). Per gli impianti classificati UL, la temperatura
ambiente massima consentita è 50 °C, con il declassamento specificato.
L'azionamento può essere fissato al muro mediante viti, oppure installato a retroquadro (consultare il capitolo 3 nella
Guida ai collegamenti elettrici). Nella Tabella 3-1 sono riportate le distanze libere.

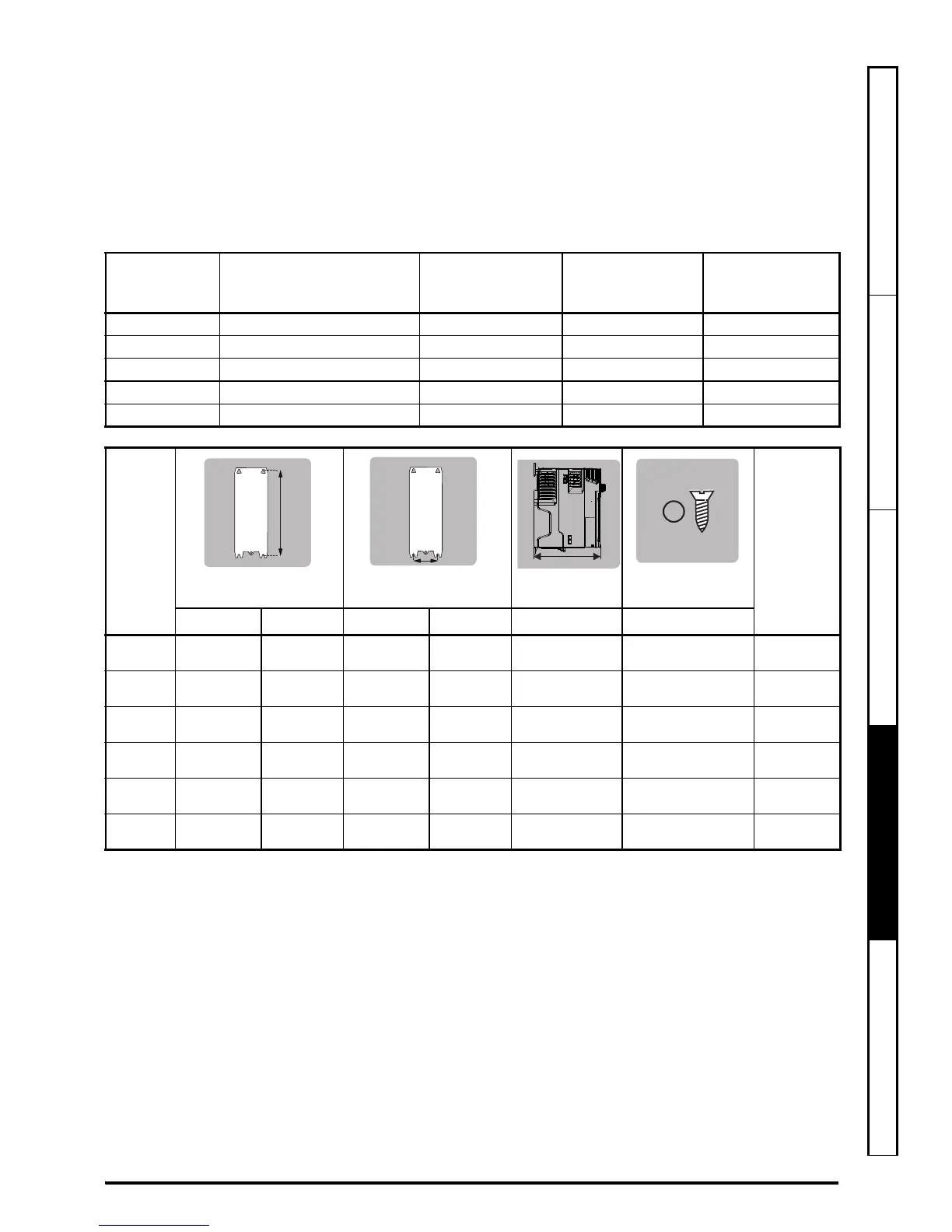

Tabella 3-1 Distanze libere raccomandate
* Solo nei modelli Unidrive M201, il Potenziometro di riferimento velocità aumenta la profondità totale di 11 mm.
FASE 4: Installare la staffa di messa a terra cavi
La staffa di messa a terra cavi facilita la disposizione ordinata dei cavi dopo che sono stati collegati all'azionamento.
Questa staffa serve per bloccare lo schermo dei cavi e quindi facilitare la conformità EMC (vedi Figura 7-1).
Taglia
Distanza libera fra
l'azionamento e il quadro /
il filtro EMC
Distanza libera fra
gli azionamenti
Distanza libera
al di sopra
dell'azionamento
Distanza libera
al di sotto
dell'azionamento
5 30 mm 0 mm 100 mm 100 mm
6 30 mm 0 mm 100 mm 100 mm
7 45mm 30mm 60mm 100mm
8 45mm 30mm 60mm 100mm
9 45mm 60mm 60mm 100mm
Taglia Peso
HW
D
*
Ø
Montaggio Larghezza Montaggio Larghezza Larghezza Diametro
5 375 mm 391 mm 106 mm 143 mm 200 mm 6,5 mm 7,4 kg
6 378 mm 391 mm 196 mm 210 mm 227 mm 7,0 mm 14 kg
7 538 mm 557 mm 220 mm 270 mm 280 mm 9,0 mm 28 kg
8 784 mm 804 mm 259 mm 310 mm 290 mm 9,0 mm 52 kg
9E 1051 mm 1069 mm 259 mm 310 mm 290 mm 9,0 mm 46 kg
9A 1090 mm 1108 mm 259 mm 310 mm 290 mm 9,0 mm 66,5 kg
