Identification

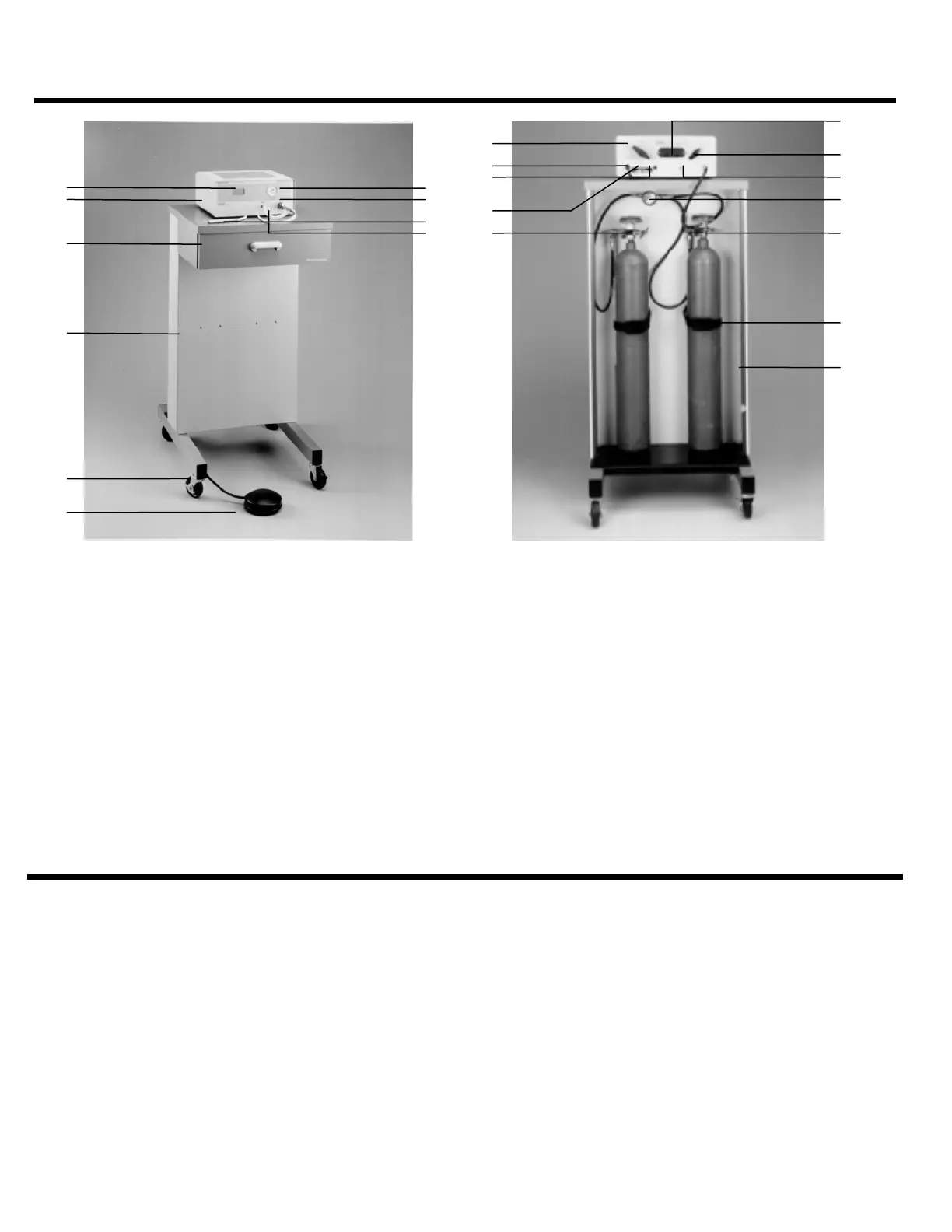

Figure 1 Figure 2
Vue avant Vue arrière
1. Pédale
2. Roulettes autobloquantes
3. Chariot de transport
4. Tiroir de rangement
5. Console CE-2000
™
6. Indicateur de température numérique rétroéclairé
(+75 °C à -150 °C)
7. Manomètre de pression régulée
8. Connecteur de sonde et capuchon anti-poussière
9. Sonde
10. Tube connecteur d’évacuation de la sonde et capuchon
anti-poussière
11. Étriers pour bouteille (2)
12. Connecteur d’évacuation du système
13. Connexion de pédale
14. Commande du régulateur de pression
15. Commande MARCHE/ARRÊT
16. Plaque d’identification
17. Manomètre de bouteille (0 à 70 kg/cm
2
) [0 à 1000 psi]
18. Tubulure d’approvisionnement de 76,2 cm (30 pouces)
19. Sangles d’arrimage des bouteilles
20. Tube d’évacuation arrière (non illustré)
21. Interrupteur de rétroéclairage
22. Compartiment des piles : Deux piles de 9 V requises
23. Bordure
Caractéristiques techniques
Console CE-2000
Dimensions : 17,8 cm (7 pouces) de hauteur, 30,5 cm
(12 pouces) de largeur, 27,9 cm (11 pouces)
de profondeur
Poids : 4,8 kg (10,5 livres)
Pression régulée de la console : 28 à 44 kg/cm
2
(400 à 625 psi)
Fonctionnement au protoxyde d’azote
Chariot de transport
Dimensions : 102,9 cm (40,5 pouces) de hauteur
49,5 cm (19,5 pouces) de largeur
63,5 cm (25 pouces) de profondeur (avec les
roues)
Comptoir : 49,5 cm (19,5 pouces) de largeur
41,9 cm (16,5 pouces) de profondeur
Poids : 26,3 kg (58 livres)
Bouteilles de protoxyde d’azote type « E »
(2 requises), ou bouteille de protoxyde d’azote de 9,1 kg
(20 livres) (2 requises)
REMARQUE : Pour convertir les psi en kg/cm
2
, multiplier par 0,07
1
2
3
4
5
6
7
8
9
10
11
16
12
13
14
22
15
21
17
18
19
23
