Montážny návod
Skontrolujte úplnosť upevňovacej súpravy
Montážne kroky:
1. Skontrolujte, aký priemer kolíkov sa hodí do upevňovacích otvorov WC dosky v keramike.
K dispozícii sú vonkajšie priemery (VP) 13 a 15 mm.
2. Závitovú tyč naskrutkujte do spodnej strany taniera závesu.
3. Biele plastové tesnenie nasuňte na závitovú tyč hladkou stranou ku keramike.
4. 1. kužeľovú podložku takisto nasuňte na závitovú tyč tak, aby široká strana smerovala k
plastovému tesneniu.
5. Teraz na závitovú tyč nasuňte vhodný kolík.
6. Závitovú tyč s kužeľovou podložkou a kolíkom nasuňte do upevňovacieho otvoru v keramike.
7. Teraz na závitovú tyč nasuňte zo spodnej strany 2. kužeľovú podložku tak, aby úzka strana
smerovala ku keramike.
8. Potom naskrutkujte upevňovaciu maticu a rukou ju utiahnite.
Pritom zabezpečte, aby kolík dosadol do upevňovacieho otvoru v keramike.
9. Dodaným kľúčom na matice utiahnite maticu tak, aby sa s priemerným vynaložením
sily nedala otočiť.

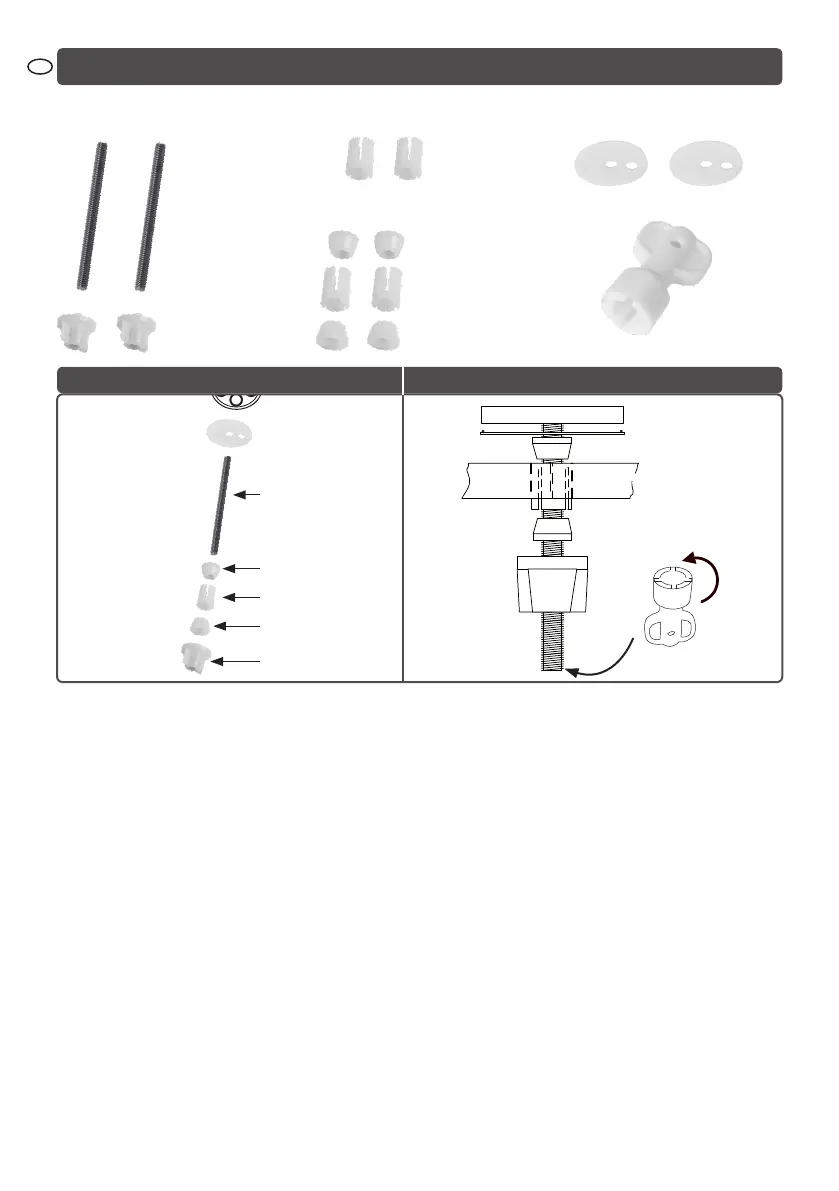

Jednotlivé montážne kroky sú uvedené aj na obrázku (hore v rámčeku).
SK
Závitová tyč (2 ks)
Kolík Ø 13 mm VP (2 ks)
Upevňovacia matica
s vložkou z nehrdza-
vejúcej ocele (2 ks)
Kužeľová podložka (4 ks)
Kolík Ø 15 mm VP (2 ks)
Plastové tesnenie (2 ks)
Montážny nástroj (1 ks)
Záves
Tesnenie
Závitová tyč
Kužeľová podložka
Kolík
Upevňovacia matica
Kužeľová podložka
Tesnenie
Závitová tyč
Kužeľová podložka č. 1
Kužeľová podložka č. 2
Montážny nástroj
Upevňovacia
matica
Kolík
Upevnenie
Postup montáže
Záves
