Navodila za montažo
Preverite, ali komplet za pritrditev vsebuje vse dele
Koraki za montažo:
1. Preverite, kateri premer moznika se prilega luknjam za pritrditev na keramičnem delu
WC-školjke. Na voljo sta zunanja premera (ZP) 13 in 15 mm.
2. Čvrsto privijte palizo z navojem v spodnji del tečaja.
3. Potisnite belo plastično tesnilo na palico z navojem tako, da gladka stran gleda proti keramiki.
4. Prav tako potisnite na palico z navojem 1. stožčasti kolut s širšo stranjo v smeri
plastičnega tesnila.
5. Nato potisnite na palico z navojem ustrezen moznik.
6. Vstavite palico z navojem s stožčastim kolutom in z moznikom v luknjo v keramičnem delu.
7. Nato potisnite spodnje strani na palico z navojem 2. stožčasti kolut z ožjo stranjo proti
keramčnem delu.
8. Na koncu privijte pritrdilno matico in jo zategnite z roko.
Ob tem se prepričajte, ali se moznik prilega luknji v keramičnem delu.
9. S priloženim ključem za matice zategnite matico tako očno, da je tudi s srednjo
močjo ne boste mogli odviti.

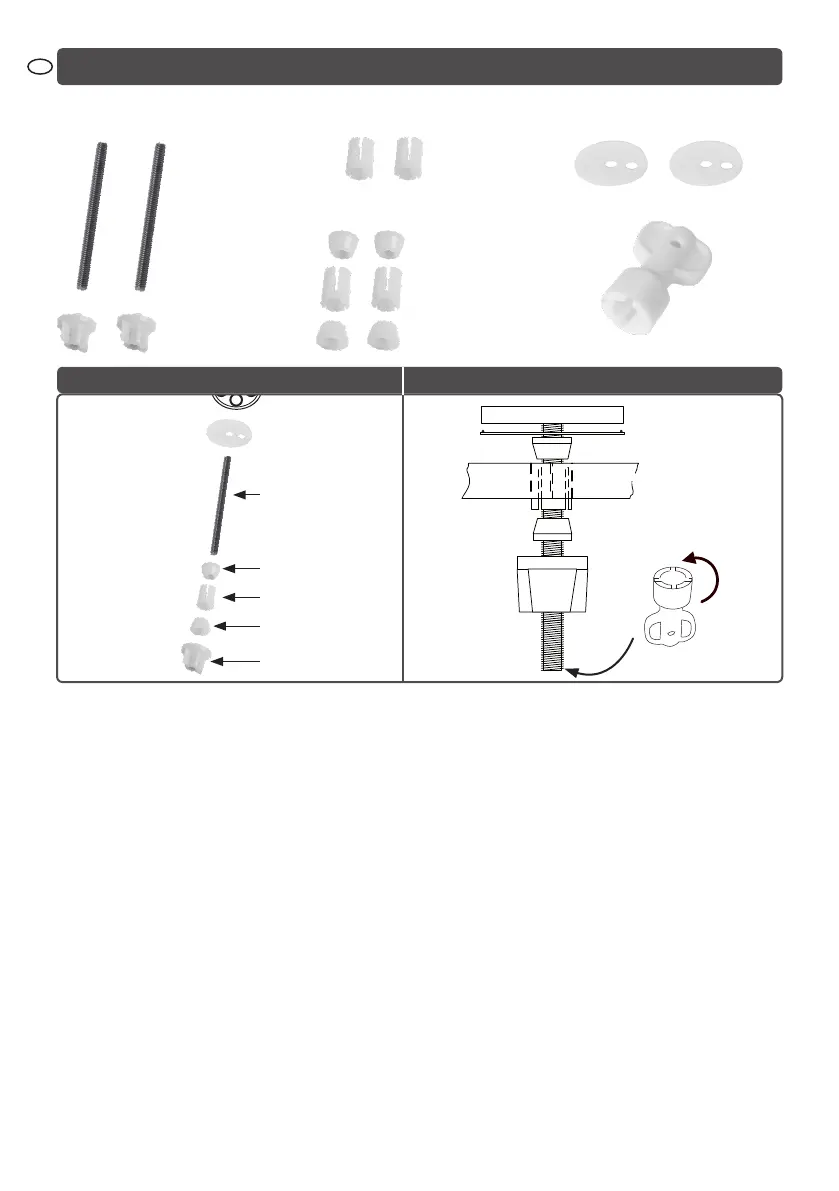

Posamezne korake za montažo najdete tudi na slikah (zgoraj v okvirčku).
SLO
Palica z navojem
(2 kosa)
Moznik Ø 13 mm ZP (2 kosa)
Pritrdilna matica z
vstavkom iz legirane-
ga jekla (2 kosa)
Stožčasti kolut (4 kosi)
Moznik Ø 15 mm ZP
(2 kosa)
Plastično tesnilo (2 kosa)
Montažno orodje (1 kos)
Tečaj
Tesnilo
Palica z navojem
Stožčasti kolut
Moznik
Pritrdilna matica
Stožčasti kolut
Tečaj
Palica z navojem
Stožčasti kolut št. 1
Stožčasti kolut št. 2
Montažno orodje
Pritrdilna
matica
Moznik
Pritrditev
Potek montaže
Tečaj
