Cornat ORCHIS - Instructions de Montage

Instructions de montage
Vérifiez que votre kit de fixation est bien complet
Étapes de montage :
1. Vérifiez quel diamètre de cheville convient aux trous de fixation du siège WC dans la
céramique. Vous avez à disposition des chevilles de diamètre externe de 13 et 15 mm.
2. Vissez la tige filetée en-dessous de la charnière.
3. Faites glisser le joint en plastique blanc sur la tige filetée, côté lisse vers la céramique.
4. Faites également glisser la première poulie conique sur la tige conique, côté large tourné
vers le joint en plastique.
5. Faites maintenant glisser la cheville adaptée sur la tige filetée.
6. Insérez les tiges filetées avec poulie conique et cheville dans les trous de fixation de la
céramique.
7. Maintenant, depuis le dessous, faites glisser la deuxième poulie conique sur la tige, partie fine
tournée vers la céramique.
8. Enfin, vissez les écrous de fixation et serrez à la main.
Assurez-vous que la cheville est bien placée dans le trou de fixation de la céramique.
9. Serrez les écrous à l’aide de la clé fournie de manière à ce qu’ils ne puissent plus être
tournés à la main.

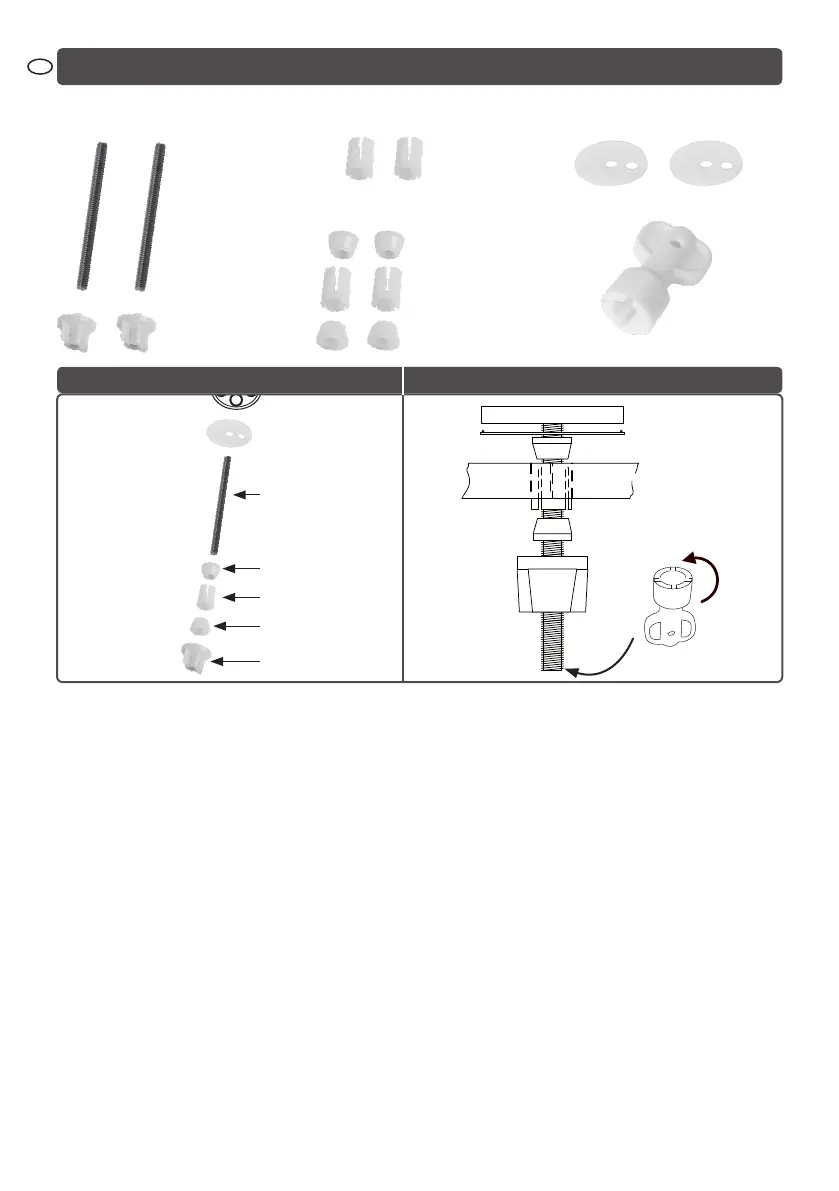

Chaque étape de montage est également représentée dans les schémas (voir encadré ci-dessus).
F
Tiges filetées
(2 pc.)
Chevilles Ø externe 13 mm (2 pc.)
Écrous de fixation
avec insert en inox
(2 pc.)
Poulies coniques (4 pc.)
Chevilles Ø externe 15 mm
(2 pc.)
Joints en plastique (2 pc.)
Outil de montage (1 pc.)
Charnière
Joint
Tige filetée
Poulie conique
Cheville
Écrou de fixation
Poulie conique
Joint
Tige filetée
Poulie conique n°1
Poulie conique n°2
Outil de montage
Écrou de
fixation
Cheville
Fixation
Procédure de montage
Charnière
