Cornat ORCHIS - Instrucciones de Montaje

Instrucciones de montaje
E
Compruebe que el juego de fijación esté
Pasos de montaje:
1. Compruebe qué diámetro de clavija encaja en los orificios de fijación del asiento de WC en la
cerámica. Como diámetro exterior están disponibles 13 mm y 15 mm.
2. Atornille el vástago roscado en la parte inferior del plato de la charnela.
3. Deslice la junta de plástico blanca con el lado liso hacia la cerámica por el vástago roscado.
4. Meta una arandela cónica con el lado ancho hacia la junta de plástico también
en el vástago roscado.
5. A continuación, meta la clavija correspondiente en el vástago roscado.
6. Coloque el vástago roscado con la arandela cónica y la clavija en el orificio de fijación en
la cerámica.
7. Ahora, desde abajo deslice la segunda arandela cónica con el lado estrecho en dirección a la
cerámica por el vástago roscado.
8. A continuación, atornille la tuerca de fijación y apriétela a mano.
Asegúrese de que la clavija del orificio de fijación esté asentada en la cerámica.
9. Con la llave para tuercas suministrada, apriete la tuerca de modo que ya no se pueda girar
ejerciendo una fuerza media.

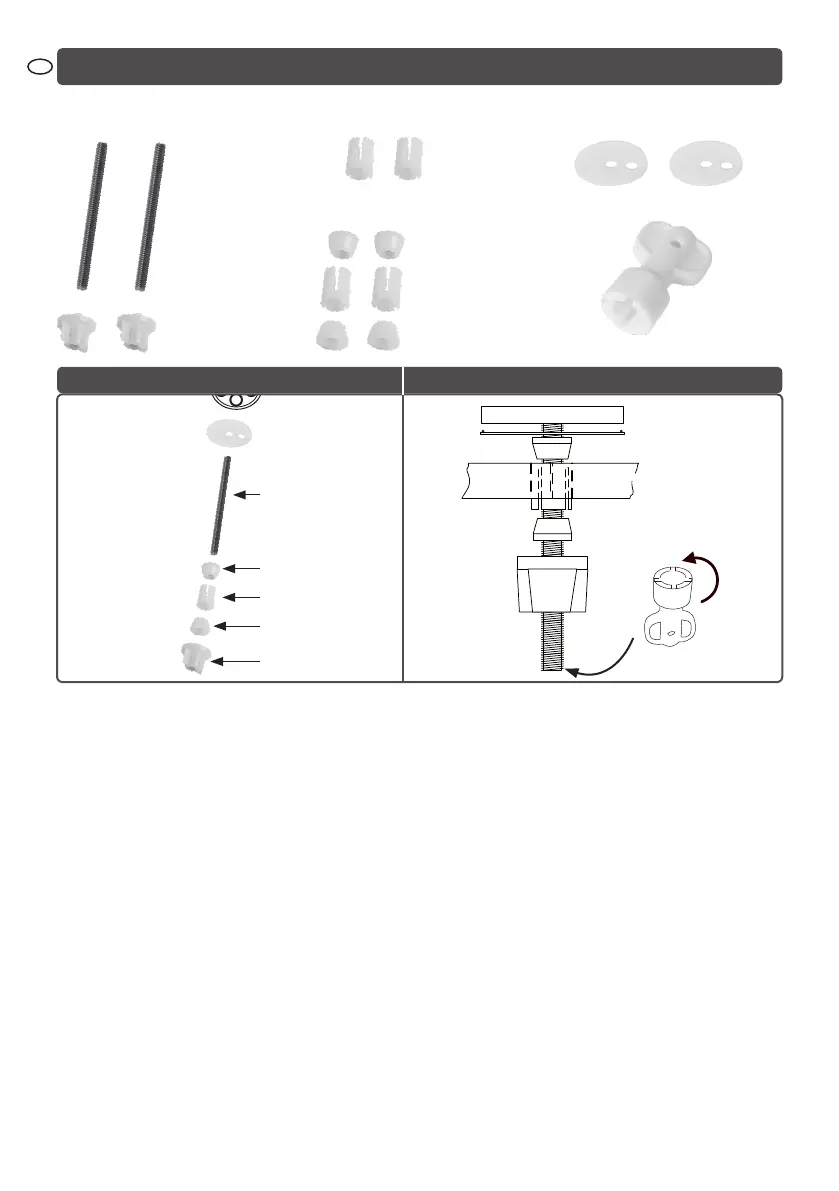

En las ilustraciones (más arriba en recuadros) puede consultar los distintos pasos de montaje.
Vástago roscado
(2 uds.)
Clavija Ø 13 mm Diam. ext. (2 uds)
Tuerca de fijación
con inserto de acero
inoxidable (2 uds.)
Arandela cónica (4 uds.)
Clavija Ø 15 mm Diam.
ext. (2 uds.)
Junta de plástico (2 uds.)
Herramienta de montaje (1 ud.)
Charnela
Junta
Vástago roscado
Arandela cónica
Clavija
Tuerca de fijación
Arandela cónica
Junta
Vástago roscado
Arandela cónica N.º 1
Arandela cónica N.º 2
Herramienta de montaje
Tuerca de
fijación
Clavija
Fijación
Secuencia de montaje
Charnela
