Cornat ORCHIS - Instruções de Montagem

Instruções de montagem
Verifique se o kit de fixação está completo
Passos de montagem:
1. Verifique qual o diâmetro da bucha que se adequa ao orifício de fixação do tampo de sanita
no vaso. Estão disponíveis os diâmetros exteriores (DE) de 13 e 15 mm.
2. Enroscar bem a barra roscada na parte inferior da aba da dobradiça.
3. Inserir a junta em plástico branca na barra roscada, com o lado liso virado para o vaso.
4. Inserir igualmente a 1.ª anilha cónica na barra roscada, com o lado largo virado para a junta
em plástico.
5. Inserir a bucha adequada na barra roscada.
6. Inserir a barra roscada com a anilha cónica e a bucha no orifício de fixação no vaso cerâmico.
7. A partir de baixo, inserir a 2.ª anilha cónica na barra roscada, com o lado estreito virado para
o vaso.
8. Enroscar a porca de fixação e apertar à mão.
Neste momento, garantir que a bucha assenta no orifício de fixação do vaso.
9. Com a chave de porcas fornecida, apertar muito bem as porcas, de forma a que deixe de ser
possível rodá-las, mesmo exercendo uma força média.

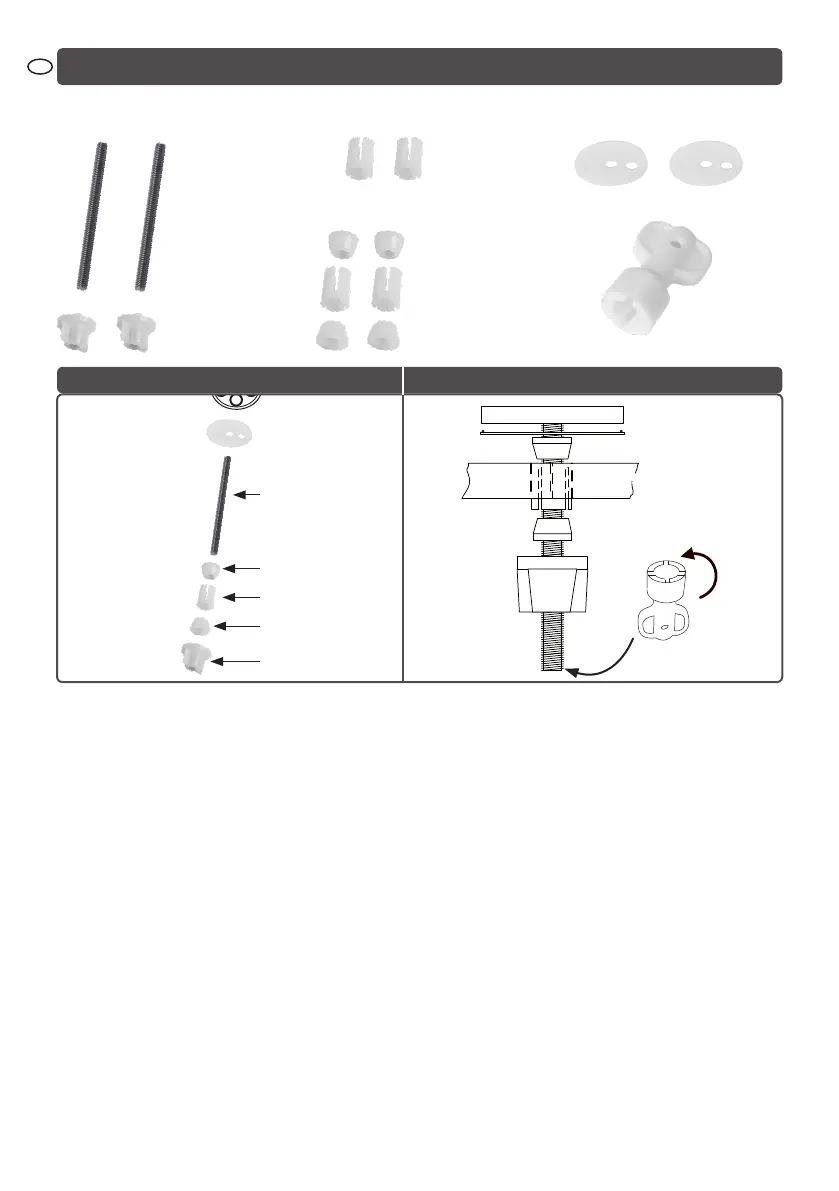

Consulte também os passos de montagem individuais nas imagens (em cima, na caixa).
P
Barra roscada
(2 unid.)
Bucha Ø 13 mm DE (2 unid.)
Porca de fixação com
elemento em aço
inoxidável (2 unid.)
Anilha cónica (4 unid.)
Bucha Ø 15 mm DE (2 unid.)
Junta de plástico (2 unid.)
Ferramenta de montagem (1 unid.)
Dobradiça
Junta
Barra roscada
Anilha cónica
Bucha
Porca de fixação
Anilha cónica
Junta
Barra roscada
Anilha cónica n.º 1
Anilha cónica n.º 2
Ferramenta de
montagem
Porca de
fixação
Bucha
A fixação
Sequência de montagem
Dobradiça
