Asegurar el XD3 RGB (A) con la placa
adaptadora para el montaje del ventilador
preinstalada de 120mm o 140mm (C) al radiador
CORSAIR XR con los cortos M4XP0.7 de 6mm
(0.25˝) suministrados con el propio radiador
CORSAIR XR.
MONTAR EL XD3 RGB AL SOPORTE DE MONTAJE PERPENDICULAR MONTAR EL XD3 RGB A LA PLACA ADAPTADORA PARA EL MONTAJE
DEL VENTILADOR
MONTAJE DE XD3 RGB A UN RADIADOR
ESPAÑOL
Horizontal
Vertical
A
C
A
A
K
A
A
A
B
B
K
K
A
C
K
C
A

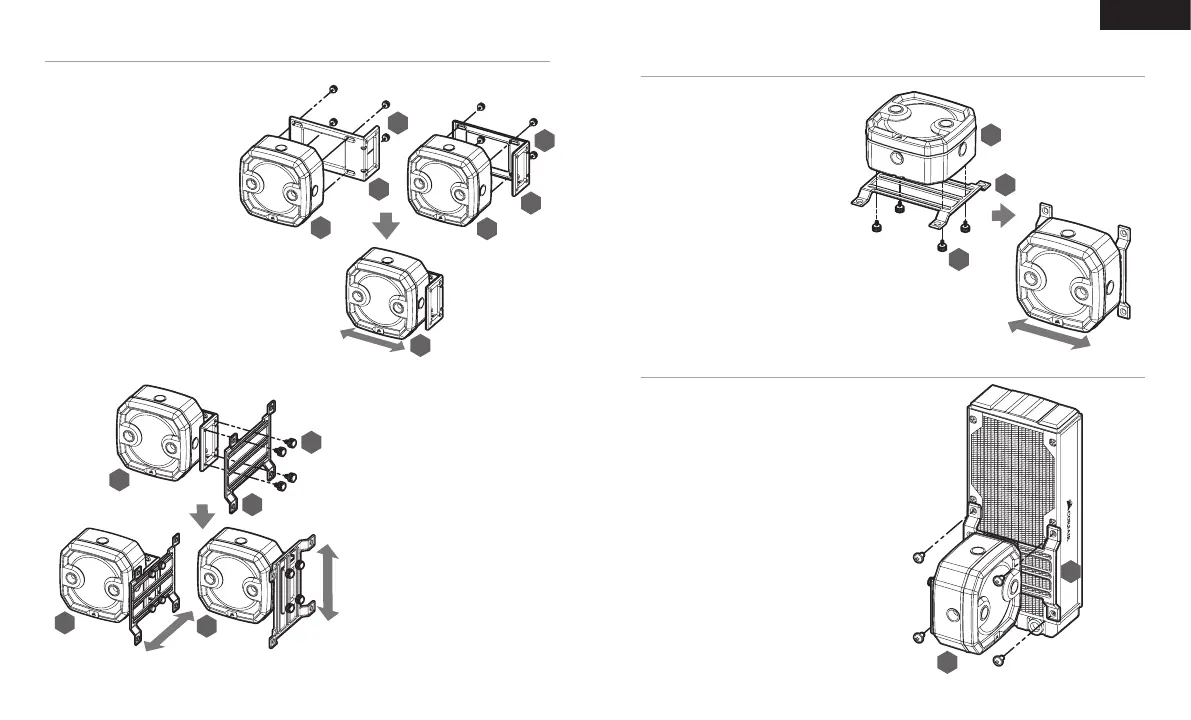

1. Asegurar el soporte de montaje
perpendicular (B) al XD3 RGB (A) usando
cuatro (4) tornillos de mariposa M3 (K).
2. El soporte de montaje perpendicular se
puede orientar de dos maneras y
permite el movimiento libre a lo largo
del eje horizontal.
1. Colocar el XD3 RGB (A) en la placa
adaptadora para el montaje del
ventilador de 120mm o 140mm (C).
Asegurar el XD3 RGB a la placa
adaptadora para el montaje del
ventilador usando cuatro tornillos de
mariposa M3 (K).
2. Los soportes adaptadores del
ventilador se pueden montar horizontal
permitiendo así el movimiento libre a lo
largo del eje horizontal.
3. Asegurar el XD3 RGB (A) con el soporte
de montaje perpendicular a una placa
adaptadora para el montaje del ventilador
de 120mm o 140mm (C) usando cuatro
tornillos de mariposa M3 (K).
4. Los soportes adaptadores del
ventilador se pueden montar horizontal
o verticalmente, permitiendo así el
movimiento libre a lo largo del eje
horizontal o vertical (dependiendo de la
orientación).
