Corsair iCUE COMMANDER CORE XT User Manual

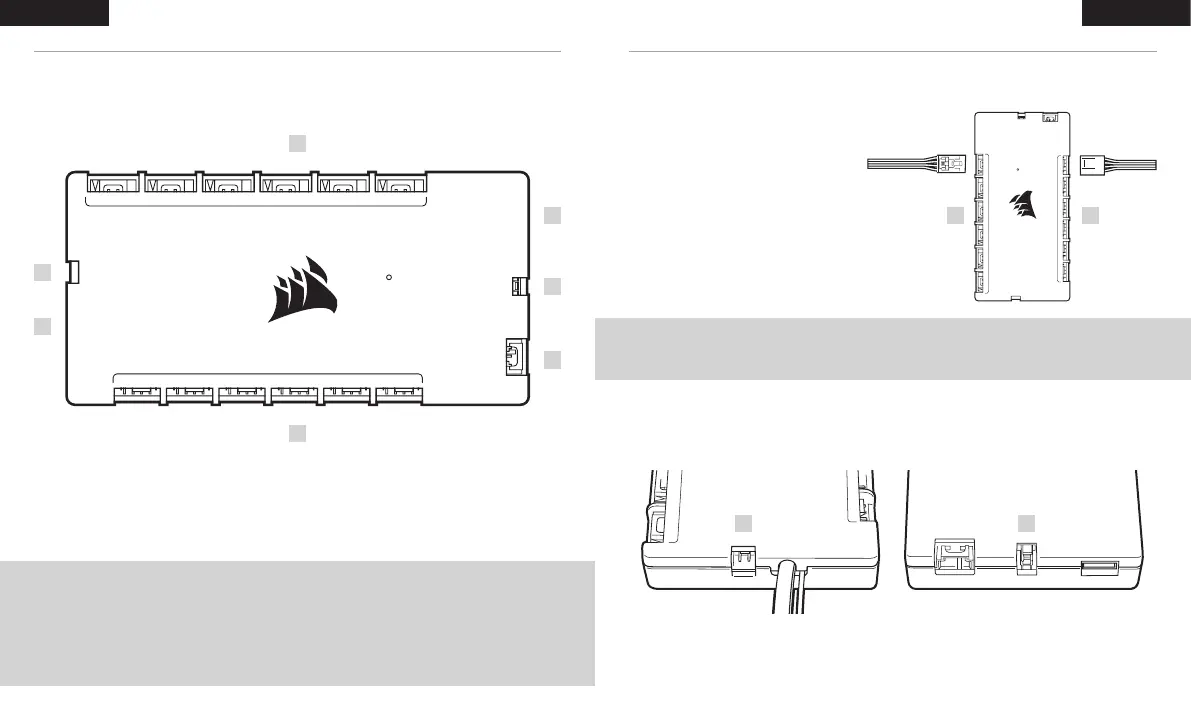

WYGLĄD iCUE COMMANDER CORE XT MONTAŻ
A — 4-pinowe złącza wentylatora PWM
B — 4-pinowy hub RGB
C — 3-pinowe złącze RGB
D — Złącze termistora
E — Złącze ID
F — Przewód zasilania SATA i USB
UWAGA: Przed instalacją kontrolera COMMANDER CORE XT wyłącz komputer. Znajdź miejsce na kontroler
COMMANDER CORE XT, które umożliwi podłączenie do niego przewodów wszystkich wentylatorów
zamontowanych w komputerze.
UWAGA: Szybkość 4-pinowego wentylatora PWM można w pełni regulować przy użyciu oprogramowania
CORSAIR iCUE. Wentylatory 3-pinowe podłączone do kontrolera COMMANDER CORE XT będą działać
z pełną szybkością nominalną.
WSKAZÓWKA: Czujniki termiczne są przeznaczone do mierzenia temperatury otoczenia, dlatego w celu uzyskania
precyzyjnych wyników należy uważać, by nie dotykały bezpośrednio elementów komputera. Czujniki
termiczne warto zamocować w pobliżu punktów pobierania i wylotu powietrza, a jeżeli obudowa komputera
ma większą liczbę komór, można umieścić każdy z czujników w osobnej komorze. Ponieważ czujniki
termiczne można łatwo przenieść w inne miejsce, wypróbuj różne umiejscowienia i wybierz najbardziej
odpowiednie dla siebie.
PODŁĄCZANIE WENTYLATORÓW DO
KONTROLERA COMMANDER CORE XT
> Podłącz 4-pinowe złącze wentylatora i
4-pinowe złącze RGB odpowiednio do złączy
„WENTYLATORY (A)” i „HUB RGB (B)”.
PODŁĄCZ CZUJNIKI TERMICZNE DO 2-PINOWYCH ZŁĄCZY OZNACZONYCH „TEMP (D)”
65 4 3 2 1
FANS
RGB
TEMP 2
TEMP 1
ID
65 4 3 2 1
RGB HUB
65 4 3 2 1
FANS
RGB
TEMP 2
TEMP 1
ID
65 4 3 2 1
RGB HUB
B
E
D
D
F
C
A
D D
B A
5453
POLSKIPOLSKI

Corsair iCUE COMMANDER CORE XT Specifications

General

Product color	Black
Built-in display	No
Channels quantity	6 channels
Temperature sensor	Yes
Supported fan connector types	4-pin connector
Number of temperature sensors	2

Weight and Dimensions

Weight	126 g
