Corsair iCUE COMMANDER CORE XT User Manual

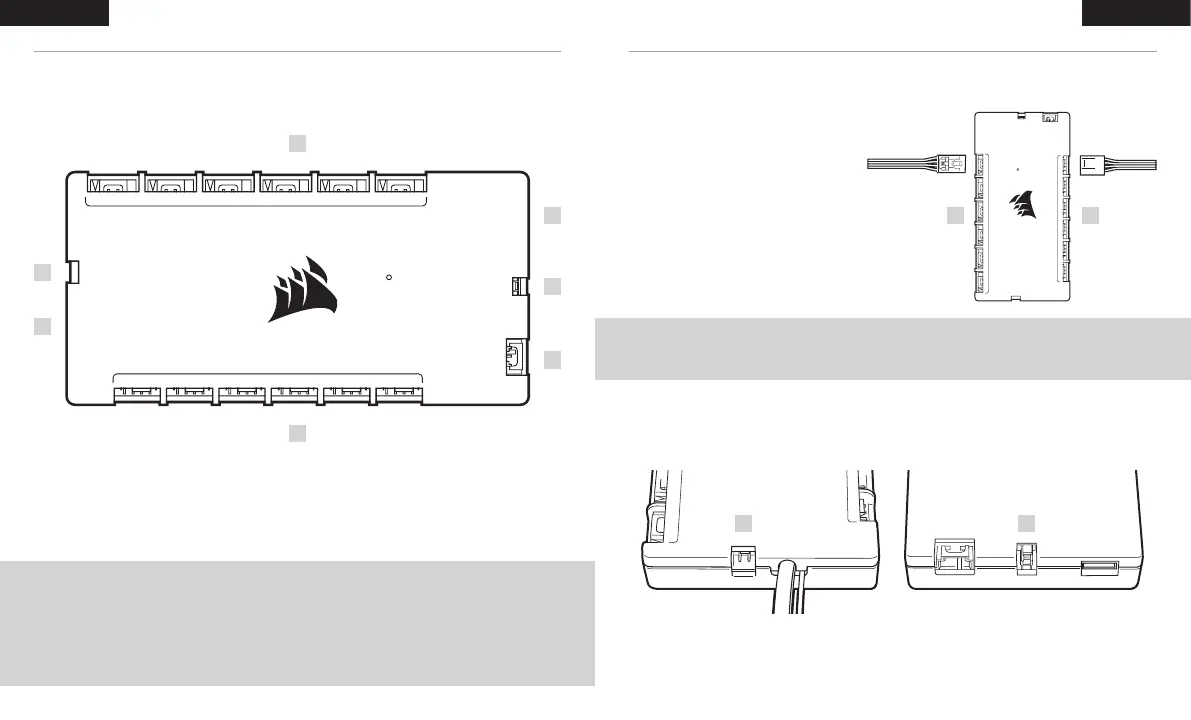

DE iCUE COMMANDER CORE XT LEREN KENNEN INSTALLATIE
A — 4-pins PWM-fanheaders
B — 4-pins RGB-hub
C — 3-pins RGB-header
D — Thermistorheader
E — ID-header
F — SATA-voeding en USB-kabel
OPMERKING: Schakel de computer uit voordat je de COMMANDER CORE XT installeert. Monteer de
COMMANDER CORE XT op een plek die bereikbaar is voor alle fankabels die in het systeem zijn
opgenomen.
LET OP: De snelheid van de 4-pins PWM-fan kan worden bestuurd via de CORSAIR iCUE-software. De 3-pins
fans die zijn aangesloten op de COMMANDER CORE XT werken op de nominale maximumsnelheid.
TIP: Omdat de temperatuursensoren zijn ontworpen voor het meten van de omgevingstemperatuur, zijn nauwkeurige
meetresultaten alleen mogelijk als er geen direct contact is met andere componenten. Wellicht is het handig om
de temperatuursensoren te monteren bij de luchtinlaat- en luchtuitlaatpunten. Als de pc-behuizing meerdere
compartimenten bevat, kun je proberen elk van de sensoren in een eigen compartiment onder te brengen. Omdat de
temperatuursensoren eenvoudig kunnen worden verplaatst, kun je verschillende locaties uitproberen om te bepalen
welke voor jou het beste werken.
AANSLUITEN VAN FANS OP DE
COMMANDER CORE XT
> Sluit de 4-pins fanheader en 4-pins RGB-
header aan op de headers met het label
‘FANS (A)’ en ‘RGB-HUB (B)’.
SLUIT DE TEMPERATUURSENSOREN AAN OP DE 2-PINS HEADERS MET HET LABEL ‘TEMP (D)’
65 4 3 2 1
FANS
RGB
TEMP 2
TEMP 1
ID
65 4 3 2 1
RGB HUB
65 4 3 2 1
FANS
RGB
TEMP 2
TEMP 1
ID
65 4 3 2 1
RGB HUB
B
E
D
D
F
C
A
D D
B A
1413
NEDERLANDSNEDERLANDS

Corsair iCUE COMMANDER CORE XT Specifications

General

Product color	Black
Built-in display	No
Channels quantity	6 channels
Temperature sensor	Yes
Supported fan connector types	4-pin connector
Number of temperature sensors	2

Weight and Dimensions

Weight	126 g
