Corsair iCUE COMMANDER CORE XT User Manual

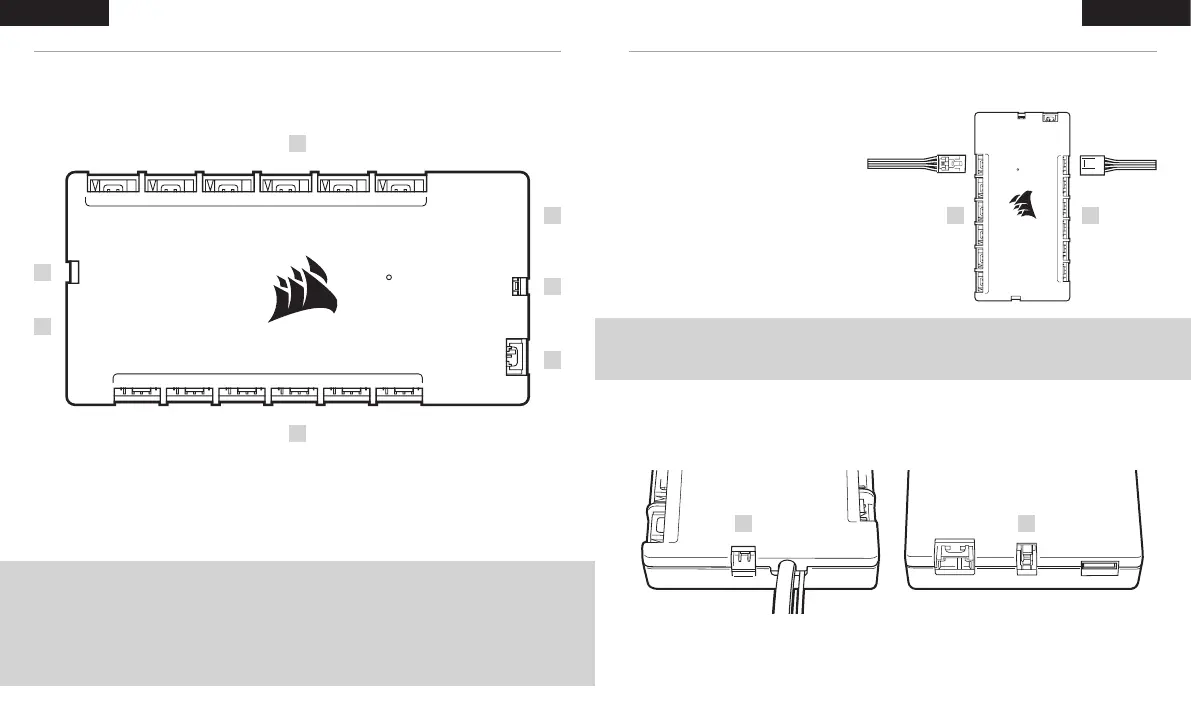

iCUE COMMANDER CORE XT– ÜBERSICHT INSTALLATION
A — 4-poliger PWM-Lüfter-Header
B — 4-poliger RGB-Hub
C — 3-poliger RGB-Header
D — Temperaturfühler-Header
E — ID-Header
F — SATA-Netz- und USB-Kabel
HINWEIS: Schalten Sie Ihren Computer aus, bevor Sie den COMMANDER CORE XT installieren. Suchen Sie
eine Position für den COMMANDER CORE XT, in der alle Kabel der Lüfter in Ihrem System bis zum
COMMANDER CORE XT reichen.
HINWEIS: Die Drehzahl des 4-poligen PWM-Lüfters kann vollständig über die CORSAIR iCUE Software gesteuert
werden. 3-polige Lüfter, die an den COMMANDER CORE XT angeschlossen werden, laufen mit voller
Nenndrehzahl.
TIPP: Die Temperaturfühler dienen zur Messung der Umgebungstemperatur und sollten die Komponenten nicht direkt
berühren, sondern in der Nähe von Lufteingängen und -auslässen angebracht werden. Wenn das PC-Gehäuse über
mehrere Abteilungen verfügt, können Sie in jeder einzelnen einen Fühler installieren. Da die Temperaturfühler leicht
versetzt werden können, ist es möglich, verschiedene Positionen auszuprobieren und so die beste Lösung zu finden.
SCHLIESSEN SIE DIE LÜFTER AN DEN
COMMANDER CORE XT AN
> Verbinden Sie die 4-poligen Lüfter-Header
und die 4-poligen RGB-Header mit den
Headern mit der Aufschrift „FANS (A)“
beziehungsweise „RGB HUB (B)“.
VERBINDEN SIE DIE TEMPERATURFÜHLER MIT DEN 2-POLIGEN HEADERN MIT DER AUFSCHRIFT „TEMP (D)“.
65 4 3 2 1
FANS
RGB
TEMP 2
TEMP 1
ID
65 4 3 2 1
RGB HUB
65 4 3 2 1
FANS
RGB
TEMP 2
TEMP 1
ID
65 4 3 2 1
RGB HUB
B
E
D
D
F
C
A
D D
B A
109
DEUTSCHEDEUTSCHE

Corsair iCUE COMMANDER CORE XT Specifications

General

Product color	Black
Built-in display	No
Channels quantity	6 channels
Temperature sensor	Yes
Supported fan connector types	4-pin connector
Number of temperature sensors	2

Weight and Dimensions

Weight	126 g
