Porte d'accès
Détecteur
inverseur
de securité
Détecteur
inverseur
de securité
L'espace entre le plancher
et le bas de la porte ne
doit pas être supérieur
à 1/4 de po (6 mm)
5

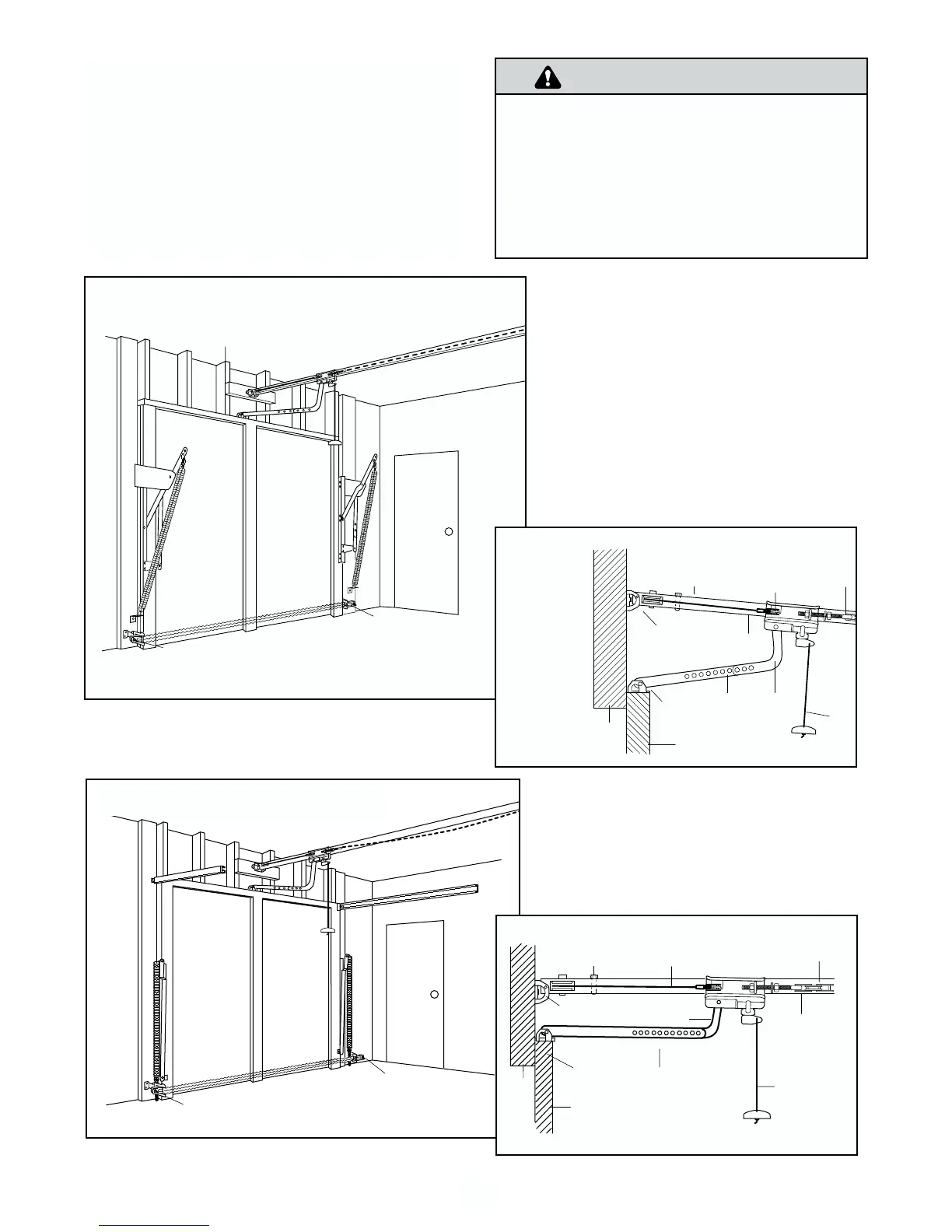

Planification (suite)
POSE DE PORTE RIGIDE
• En règle générale, une porte rigide ne nécessite aucun
renfort. Pour une porte légère, prière de se reporter aux
informations ayant trait aux portes articulées à la 11
e
opération de pose.
• En fonction de la construction de la porte, des fixations
supplémentaires seront peut-être requises pour le sup-
port de la porte (11
e
opération).
Détecteur
inverseur
de sécurité
Linteau
Porte
d'accès
L'espace entre le plancher
et le bas de la porte ne doit
pas être supérieur à 1/4 de po (6 mm)
Détecteur
inverseur
de sécurité
POSE DE PORTE RIGIDE SANS GUIDES
PORTE FERMÉE
Support de
linteau
Chario
t
Biellette
droite
Corde
de dé
c
d'urge
n
Support
de porte
Biellette
courbée
Linteau
Câble
Rail
Porte de
garage
Boulon d'arrêt
du chariot
PORTE RIGIDE AVEC GUIDES
Sans système d’inversion de sécurité en bon état de marche,
des personnes (particulièrement les petits enfants) pourraient
être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de
garage qui se ferme.
• L’espace entre le bas de la porte et le plancher NE DOIT PAS
dépasser 6 mm de po, sinon le système d’inversion de sécu-
rité pourrait ne pas fonctionner adéquatement.
• Il FAUT réparer le plancher ou la porte de garage pour élimin-
er l’espace.
WARNING
CAUTION
WARNING
WARNING
ATTENTION
AVERTISSEMENT
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
PORTE FERMÉE
Support de
linteau
Support
de porte
Biellette
droite
Biellette
courbée
Chaîne
Corde et poignée
de déclenchement
d'urgence
Porte de garage
Câble
Linteau
Rail
Boulon d'arrêt
du chariot
