GRANDEUR RÉELLE DES FIXATIONS
Pour prévenir les dommages à la porte de garage, renforcer
l’intérieur de la porte par une cornière tant verticalement
qu’horizontalement.
POSE - 11
e
OPÉRATION
Fixation du support de porte
Suivre les instructions qui correspondent au type de porte,
comme illustré ci-dessous, ou à la page suivante.
Un renfort horizontal doit être suffisamment long pour
être fixé à deux supports verticaux. Un renfort vertical
doit couvrir la hauteur du panneau supérieur.
L'illustration montre un morceau de cornière utilisé en tant
que renfort horizontal. Pour le renfort vertical, 2 morceaux
de cornière sont utilisés de façon à créer un support en
forme de U (Figure 1). La meilleure solution consiste à
s'adresser au fabricant de la porte de garage pour obtenir
un nécessaire de renforts de porte afin de pouvoir poser
l'ouvre-porte de garage.
REMARQUE: Bon nombre d’installations à renfort verticale
prévoient la fixation directe de l’axe de chape et de la
biellette. Dans ce cas, vous n’aurez pas besoin du support
de porte; procédez à la 12
e
operation de pose.
PORTES ARTICULÉES
• Centrer le support de la porte avec l'axe vertical
précédemment tracé et utilisé pour la pose du support de
linteau. Voir la bonne position UP (vers le haut), tel
qu’estampé à l’intérieur du support (Figure 2).
• Positionner le support sur la porte, en respectant les
limites suivantes.
A) Le bord supérieur du support doit être entre 2 et 4
pouces (5 cm-10 cm) plus bas que le bord supérieur
de la porte.
B) Le bord supérieur du support doit être placé
directement sous la solive placée en haut de la porte.
Axe
vertical
HAUT
Situation
du support
de porte
Support de linteau
Support de porte
Bord intérieur de la
porte ou morceau
de bois de renfort
Support de porte
Écrou de
5/16 de po-18
Boulon à tête
bombée et à
collet carré de
5/16 de po-
18 x 2-1/2 po
Rondelle-frein
de 5/16 de po
Axe
vertical
HAUT
Des renforts horizontaux et verticaux
sont requis dans le cas d'une porte
de garage légère (en fibre de verre,
en aluminium, en acier, vitrée, etc.)
(Non fournis)
Renforts verticaux

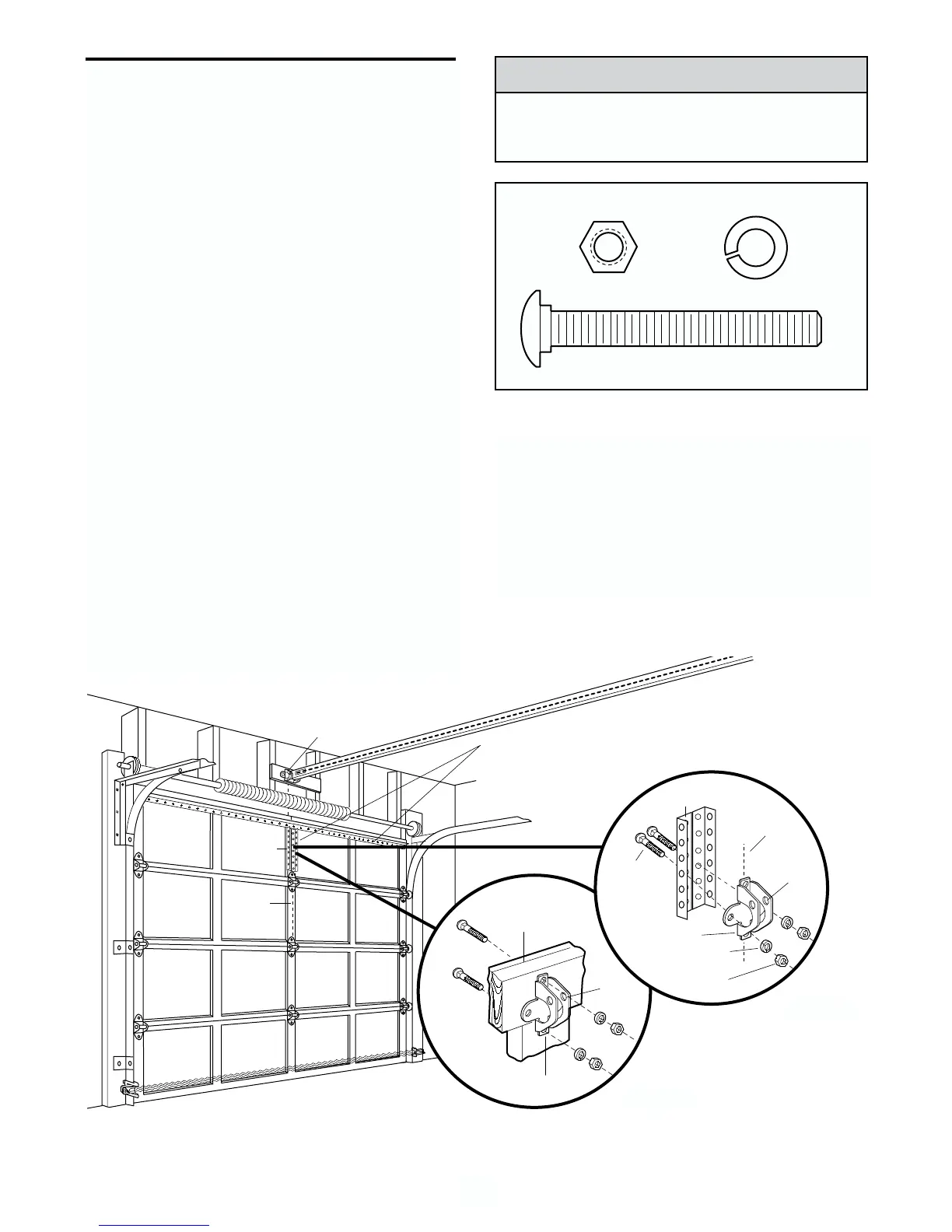

Figure 1
Figure 2
• Repérer et percer les trous de fixation gauche et
droit de 5/16 de pouce. Fixer le support comme illustré à
la Figure 1 si un renfort vertical a été utilisé.
Si l’installation ne nécessite pas de renfort vertical mais
qu’il faut des trous de fixation supérieur et inférieur pour le
support de la porte, positionner tel qu’illustré à la Figure 2.
