Craftsman 139.18656 - Pièces Dassemblage des Rails; Pièces de Réparation; Pièces Pour la Pose

37
10
8
12
7
N
O
T
IC
E
6
11
13
1
4
3
14
15
9
2
5
1
6
5
2
4
3
7
8

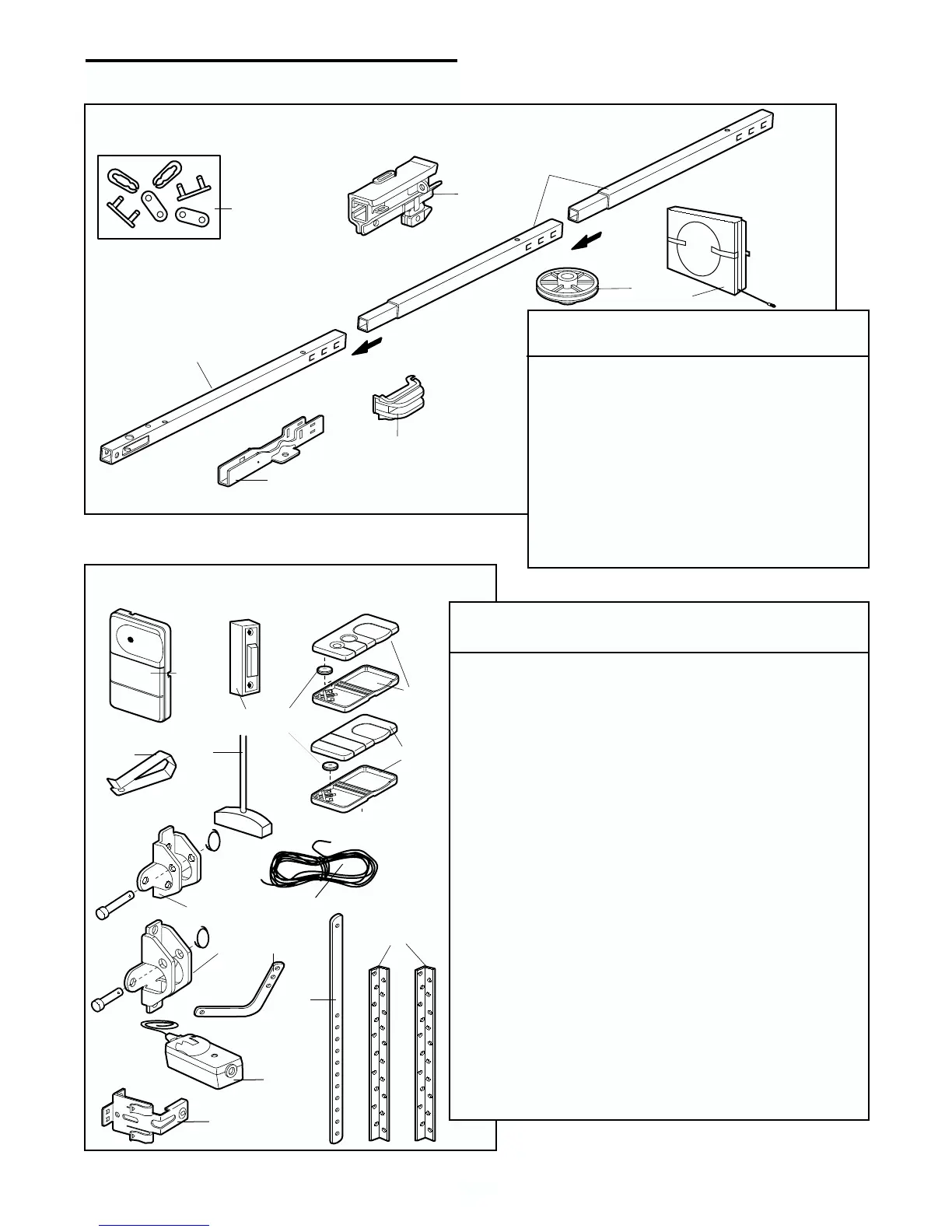

Pièces pour la pose
PIÈCES DE REPARATION
Pièces d’assemblage du rail
N° DE
RÉF. PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41C5141-1 Chariot complet
3 183C158-3 Rail – section avant
(linteau)
4 183C157-3 Rail – section
centrale/arrière (2)
5 144C56 Poulie de la chaîne
6 41A5249 Chaîne et câble
7 144C62 Écarteur (2)
8 12D598-1 Support en U
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A4899 Commande murale standarde
2 41A166-1 Bouton de commande
3 10A20 Pile au lithium 3V 2032 ( 1 pile requise)
4 41A4873-2 Boîtier de télécommande à 3 fonctions
(sans circuit)
5 41A4873-1 Boîtier de télécommande à 1 fonction
(sans circuit)
6 29B137 Pince de pare-soleil
7 41A2828 Poignée et corde d’urgence
8 12B590 Support de linteau avec axe de chape
et fixation
9 217A238 Fil de sonnerie blanc et blanc/rouge
à 2 conducteurs
10 41A5047 Support de porte avec axe de chape
et fixation
11 178B35 Biellette courbée
12 178B34 Biellette droite
13 12B350 Support de suspension
14 41A5034 Détecteur inverseur de sûreté (cellules
réceptrice et émettrice) avec fil de sonnerie
3 pi à 2 conducteurs
15 41A5266-1 Supports de détecteurs inverseurs
de sécurité (2)
NON ILLUSTRÉS
41A5258 Sac de fixations de montage et de pose (se
reporter à la page 7).
114A2429 Manuel d'instructions
