MONTAGE - 4
e
OPÉRATION

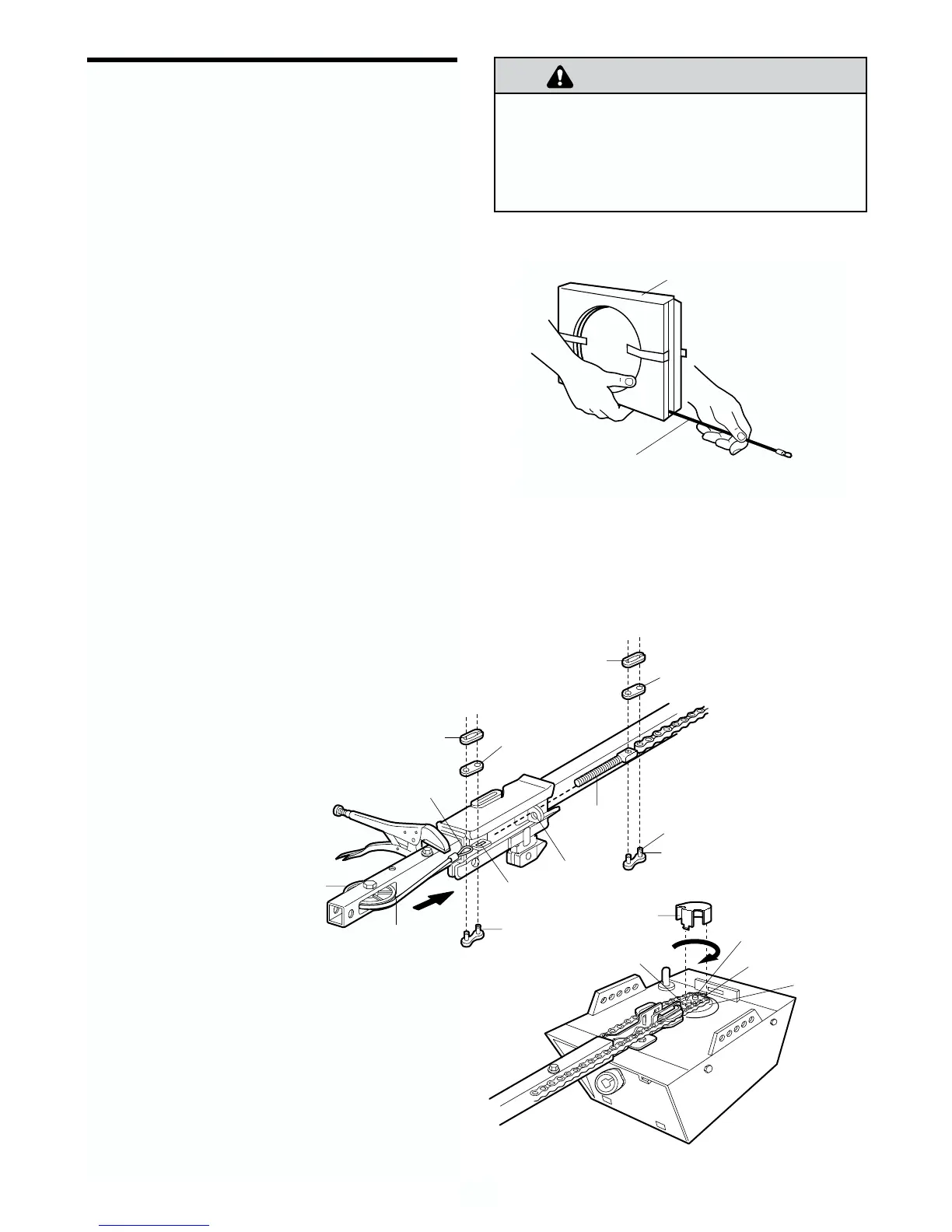

Pose de la chaîne et du câble et fixa-
tion du carter du pignon
1. Tirer le câble autour de la poulie et vers le chariot.
2. Raccorder la boucle de câble à la fente de retenue sur
le chariot, comme illustré:
• Depuis le dessous, pousser les chevilles de la barre du
maillon de raccord vers le haut à travers la boucle de
câble et la fente du chariot.
• Pousser le chapeau du maillon de raccord par-dessus
les chevilles et au-delà des encoches de cheville.
• Faire glisser le ressort à pince par-dessus le chapeau
et sur les encoches de cheville jusqu’à ce que les deux
chevilles soient solidement bloquées en place.
3. Le chariot étant contre les pinces, distribuer le reste du
câble/chaîne le long du rail vers la boîte du moteur et
autour du pignon. Les dents du pignon doivent engager
la chaîne.
4. S’assurer que la chaîne n’est pas tordue, puis la rac-
corder à l’arbre fileté avec le maillon de raccord restant.
5. Visser l’écrou intérieur et la rondelle-frein sur l’arbre du
chariot.
6. Insérer l’arbre fileté du chariot à travers le trou du chari-
ot. S’assurer que la chaîne n’est pas tordue.
7. Visser de manière lâche l’écrou extérieur sur l’arbre du
chariot.
8. Retirer les pinces de blocage.
9. Aligner les languettes du carter du pignon sur les fentes
de la plaque de montage. Presser le carter et insérer les
languettes dans les fentes.
Pour éviter d’éventuelles BLESSURES GRAVES aux doigts par
suite du mouvement de l’ouvre-porte:
• TOUJOURS garder la main à l’écart du pignon lorsque l’ou-
vre-porte fonctionne.
• Fixer solidement le carter du pignon AVANT de faire fonction-
ner l’ouvre-porte.
qu'ils ne s'emmêllent pas.
