6
@

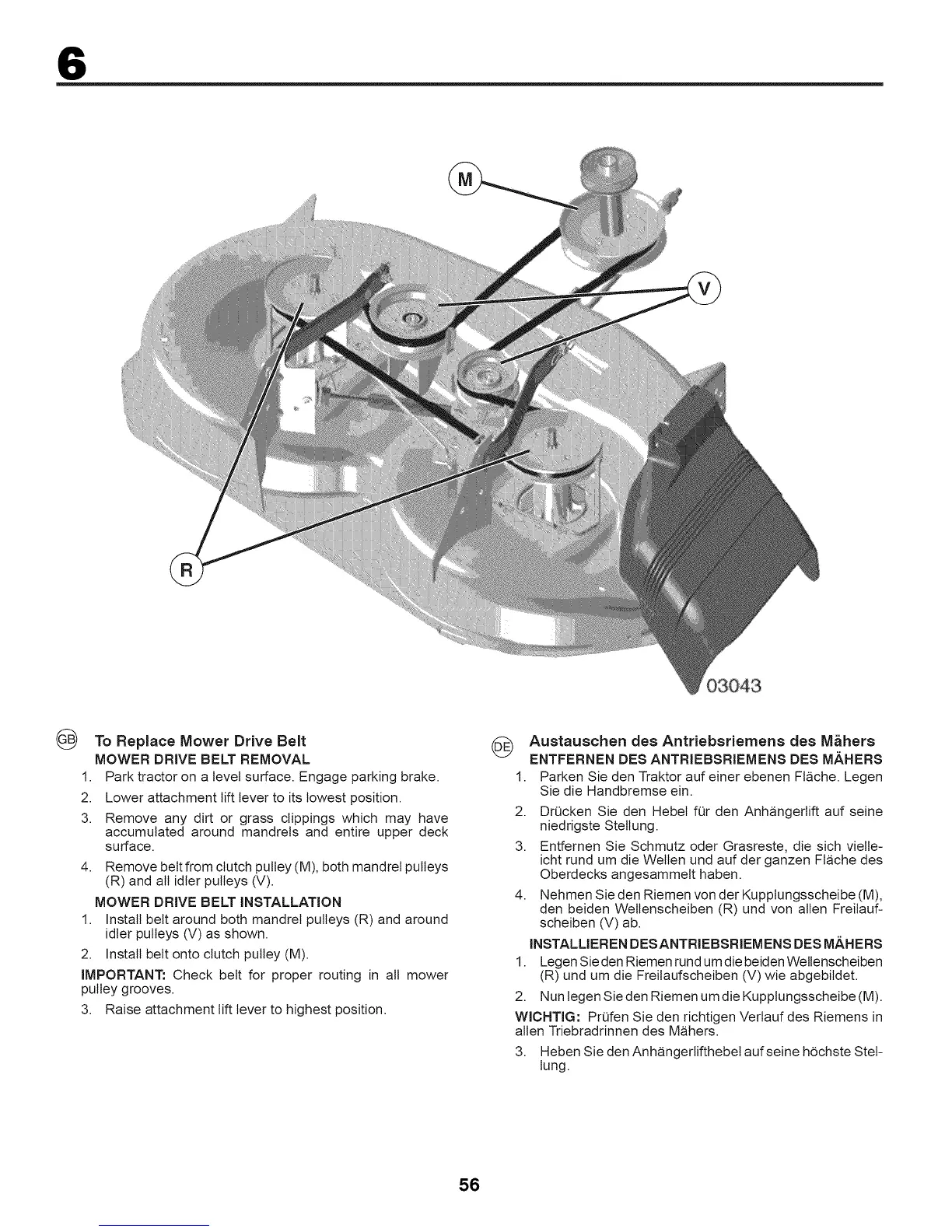

To Replace Mower Drive Belt
MOWER DRIVE BELT REMOVAL
1. Park tractor on a level surface. Engage parking brake.
2. Lower attachment lift lever to its lowest position.
3. Remove any dirt or grass clippings which may have
accumulated around mandrels and entire upper deck
surface.
4. Remove belt from clutch pulley (M), both mandrel pulleys
(R) and all idler pulleys (V).
MOWER DRIVE BELT INSTALLATION
1. Install belt around both mandrel pulleys (R) and around
idler pulleys (V) as shown.
2. Install belt onto clutch pulley (M).
IMPORTANT: Check belt for proper routing in all mower
pulley grooves.
3. Raise attachment lift lever to highest position.
@
1.
2.
3.
Austauschen des Antriebsriemens des M&hers
ENTFERNEN DES ANTRIEBSRIEMENS DES MANERS
Parken Sie den Traktor auf einer ebenen Fl_che. Legen
Sie die Handbremse ein.
Dr0cken Sie den Hebet f0r den Anh_ngertift auf seine
niedrigste Stetlung.
Entfemen Sie Schmutz oder Grasreste, die sich vietle-
icht rund um die Wellen und auf der ganzen Fl_che des
Oberdecks angesammett haben.
4. Nehmen Sie den Riemen vonder Kupplungsscheibe (M),
den beiden Wetlenscheiben (R) und von allen Freitauf-
scheiben (V) ab.
INSTALLIEREN DESANTRIEBSRIEMENS DES MAHERS
1. Legen Sie den Riemen fund um die beiden Wetlenscheiben
(R) und um die Freitaufscheiben (V) wie abgebitdet.
2. Nun tegen Sie den Riemen um die Kupplungsscheibe (M).
WICHTIG: PrOfen Sie den richtigen Vertauf des Riemens in
allen Triebradrinnen des M_ihers,
3. Heben Sie den Anh_ngerlifthebet aufseine hOchste Stet-
lung.
56
