6
;9/'
@

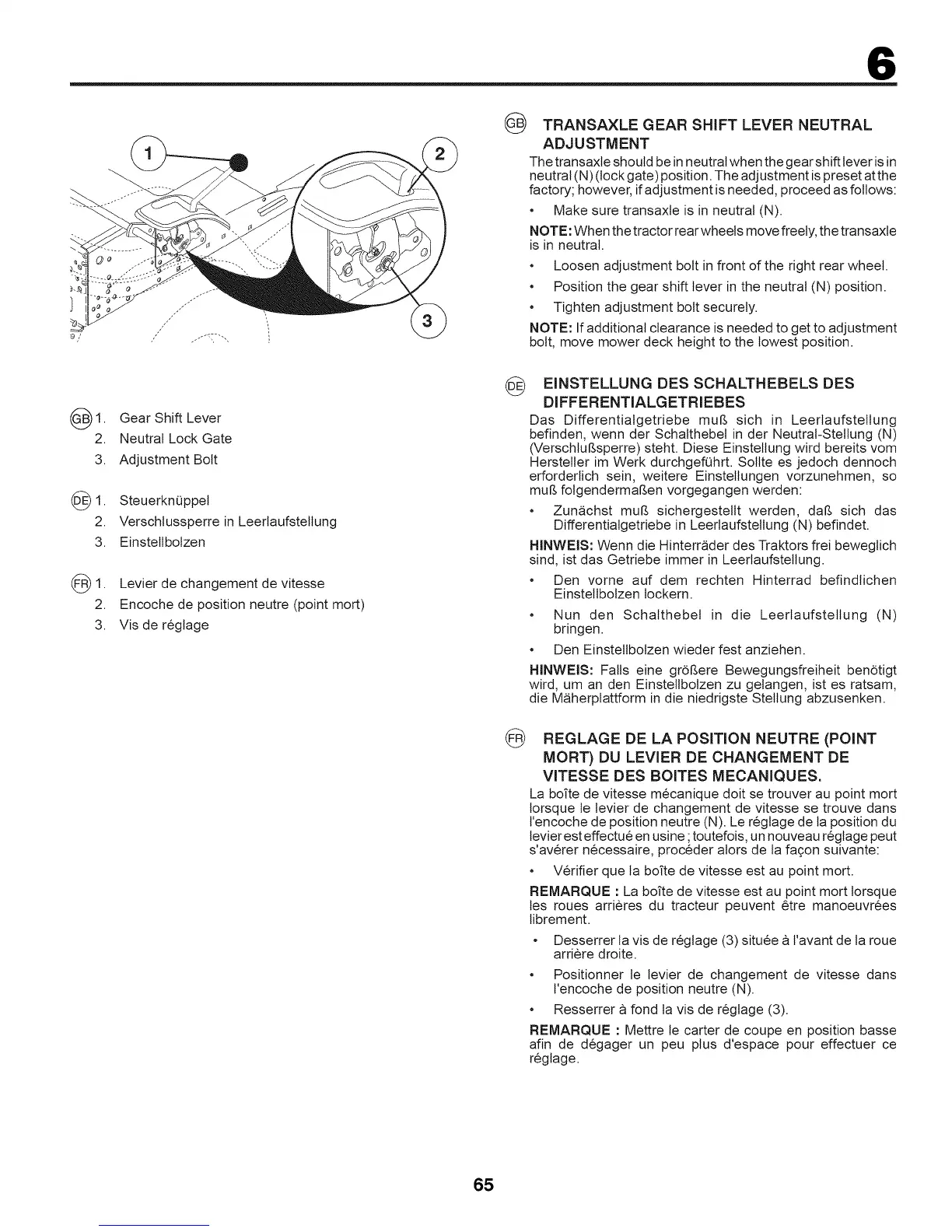

TRANSAXLE GEAR SHIFT LEVER NEUTRAL
ADJUSTMENT
The transaxte should be in neutral when the gear shift lever is in
neutral (N) (lock gate) position. The adjustment is preset atthe
factory; however, if adjustment is needed, proceed as follows:
• Make sure transaxte is in neutral (N).
NOTE: When the tractor rear wheets move freely, the transaxte
is in neutral.
• Loosen adjustment bolt in front of the right rear wheel.
• Position the gear shift lever in the neutral (N) position.
• Tighten adjustment bolt securely.
NOTE: If additional clearance is needed to get to adjustment
bolt, move mower deck height to the lowest position.
1.
2.
3.
@1.
2.
3.
@1.
2.
3.
Gear Shift Lever
Neutral Lock Gate
Adjustment Bolt
SteuerknOppet
Verschlussperre in Leerlaufstettung
Einstettbolzen
Levier de changement de vitesse
Encoche de position neutre (point mort)
Vis de regtage
@
EINSTELLUNG DES SCHALTHEBELS DES
DIFFERENTIALGETRIEBES
Das Differentialgetriebe mull sich in Leertaufstellung
befinden, wenn der Schalthebet in der Neutral-Stettung (N)
(Verschlullsperre) steht. Diese Einstellung wird bereits vom
Herstetler im Werk durchgefQhrt. Sollte es jedoch dennoch
erforderlich sein, weitere Einstetlungen vorzunehmen, so
mull folgendermallen vorgegangen werden:
• Zun_chst mull sichergestettt werden, dall sich das
Differentialgetriebe in Leerlaufstettung (N) befindet.
HINWEIS: Wenn die Hinterr_der des Traktors frei bewegtich
sind, ist das Getriebe immer in Leertaufstetlung.
• Den vorne auf dem rechten Hinterrad befindlichen
Einstettbolzen tockern.
• Nun den Schatthebet in die Leertaufstettung (N)
bringen.
Den Einstetlbolzen wieder fest anziehen.
HINWEIS: Falls eine grOllere Bewegungsfreiheit benOtigt
wird, um an den Einstetlbolzen zu getangen, ist es ratsam,
die M_herplattform in die niedrigste Stettung abzusenken.
@ REGLAGE DE LA POSITION NEUTRE (POINT
MORT) DU LEVIER DE CHANGEMENT DE
VITESSE DES BOITES MECANIQUES.
La bofte de vitesse mecanique doit se trouver au point mort
lorsque le tevier de changement de vitesse se trouve dans
l'encoche de position neutre (N). Le regtage de la position du
levier est effectue en usine ;toutefois, un nouveau regtage peut
s'averer necessaire, proceder alors de la fagon suivante:
Verifier que ta boTte de vitesse est au point mort.
REMARQUE : La bofte de vitesse est au point mort torsque
les roues arrieres du tracteur peuvent 6tre manoeuvrees
librement.
• Desserrer la vis de regtage (3) situee a l'avant de la roue
arriere droite.
• Positionner te levier de changement de vitesse dans
l'encoche de position neutre (N).
• Resserrer a fond ta vis de regtage (3).
REMARQUE : Mettre le carter de coupe en position basse
afin de degager un peu plus d'espace pour effectuer ce
regtage.
65
