ESPAÑOL
33
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y desconéctela de
la fuente de energía antes de realizar cualquier
ajuste o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causarlesiones.
Desempaquetado y Limpieza
Desembale cuidadosamente la máquina y todos los
elementos sueltos del o los contenedores de envío. Retire
el aceite anticorrosivo de las superficies sin pintura con un
paño suave humedecido con alcohol mineral, solvente o
alcohol desnaturalizado.
AVISO: No use solventes volátiles como gasolina,
nafta, acetona o solvente de barniz para limpiar
lamáquina.
Luego de limpiar, cubra las superficies sin pintura con cera
en pasta de buena calidad que se utiliza para los pisos
delhogar.
Herramientas de Ensamblaje Requeridas
Dos llaves hexagonal (prozvista)
Estimación del Tiempo de Ensamblaje
La asamblea para esta máquina es más o menos unohoras.

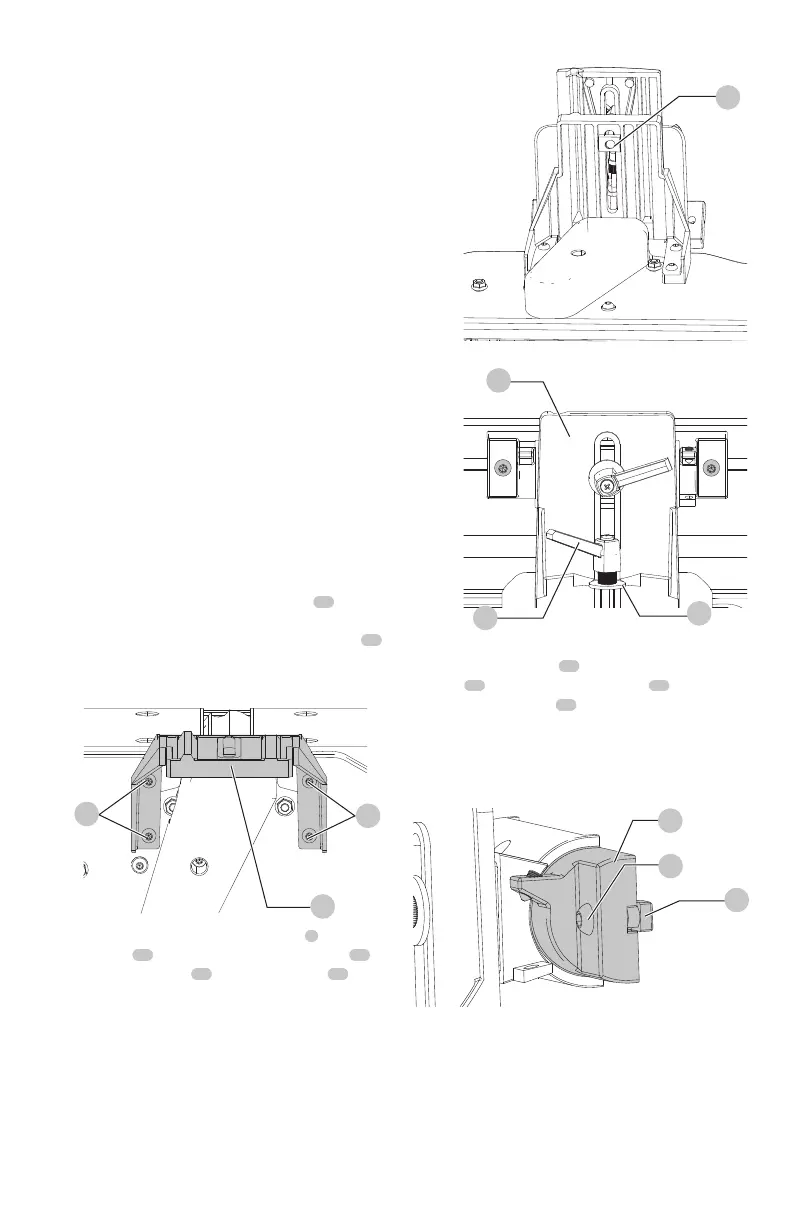

La Guia (Fig. D–J)
1. Ensamble el soporte de montaje de la guía
11
a la
base de la canteadora utilizando los cuatro tornillos de
cubeta de cabeza redonda de M6 x 1 mm x 16 mm
12
.
Fig.D
12
12
11
2. Ensamble el soporte deslizante de la guía
3
al soporte
de montaje
11
utilizando la agarradera de cierre
19
, la
arandela plana de M8
13
y la tuerca especial
14
.
Fig.E
14
Fig.F
3
19
13
3. Ensamble un tornillo de cubeta de cabeza redonda de
M6 x 1 mm x 16 mm
16
al soporte de inclinación de
guía
15
, y enrosque la tuerca en “T”
17
en el extremo
fileteado del tornillo
16
en la manera ilustrada aquí.
NO APRIETE EL TORNILLO POR COMPLETO EN ESTE
MOMENTO. Ensamble el tornillo y la tuerca en “T”
al extremo opuesto del soporte de inclinación del
mismomodo.
15
Fig. G
16
17
