ESPAÑOL
37

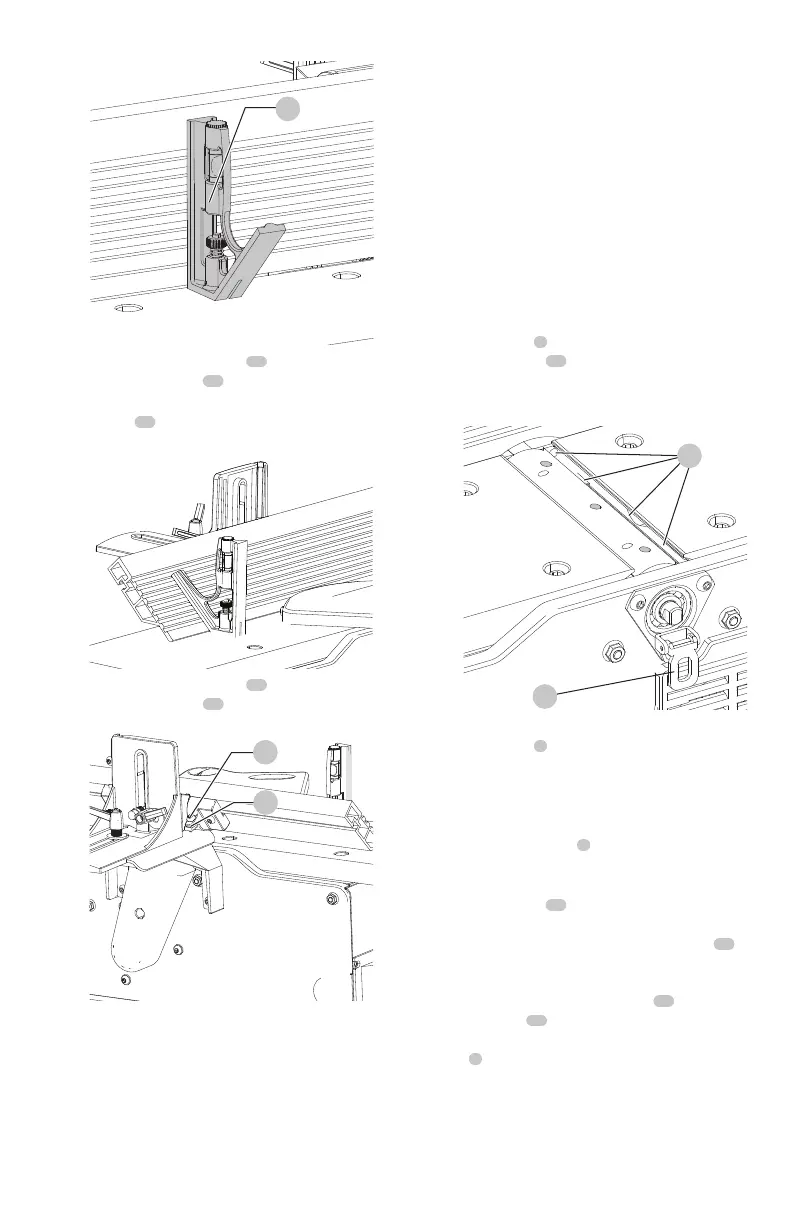

Fig.R
31
b. Apriete el tornillo de fijación
29
hasta que haga
contacto con el tope
30
.
c. Incline la mesa a la posición de 45°, y utilizando una
escuadra
31
asegúrese que la guía esté a 45° de la
mesa. Ajuste la guía si resultanecesario.
Fig.S
d. Apriete el tornillo de fijación
32
hasta que haga
contacto con el tope
33
.
Fig.T
32
33
e. Estos topes positivos le permiten colocar la mesa con
rapidez a las fijaciones de 90° y 45°.

ATENCIÓN: Asegurese de que la guia este en contacto
con la superficie de la mesa de avance desalida.
Ajuste de Cuchillas (Fig. U–Y)

ADVERTENCIA: Las cuchillas estánafladas.

ADVERTENCIA: Desconecte la maquina de la fuente
energia y quite el protector del cabezal decorte.

ADVERTENCIA: Tenga mucho cuidado de que sus
manos no entren en contacto con lascuchillas.

ADVERTENCIA: Asegúrese de que todas las cuchillas
estén bien fijas en el cabezal de corte antes de
encender la energía.
Cuando resulte necesario ajustar las cuchillas debido al
reemplazo o desgaste, haga lo siguiente:
1. Retire el protector del cabezal decorte.
2. Para reemplazar una cuchilla, destrabe el seguro del
cabezal de corte
4
. Rote el cabezal de corte, afloje
los cuatro tornillos
34
y retire la barra y la cuchilla.
Inserte una cuchilla nueva, reemplace la barra y apriete
ligeramente los cuatro tornillos.
4
Fig.U
34
3. Para ajustar las cuchillas, asegúrese de que el seguro del
cabezal de corte
4
no se halle trabado. Asegúrese de
que los tornillos no estén demasiado ajustados. Afloje
los tornillos media vuelta o sólo lo que sea necesario
para que la cuchilla se pueda deslizar entre la placa de
seguridad y el cabezal decorte.
4. Rote el cabezal de corte
4
y trabe el seguro en el eje del
cabezal como se muestra. Esto posicionará las cuchillas
para su correcto ajuste a la mesa de avance desalida.
5. Coloque una regla
37
sobre la mesa de avance de
salida extendida sobre la cuchilla como se muestra. Use
la llave hexagonalsuministrada y gire el tornillo
35
hasta que la cuchilla sólo toque el borde recto. Ajuste
la cuchilla en el extremo trasero del cabezal de corte
girando el tornillo de la misma forma
36
. Apriete los
cuatro tornillos
34
luego de realizar elajuste.
NOTA: Asegúrese de que el seguro del cabezal de
corte
4
esté destrabado luego de realizar el ajuste y
vuelva a colocar el protector delcabezal.
