29
PORTUGUÊS
INSTALAÇÃO DA TUBULAÇÃO DE EXAUSTÃO DE CALOR
INSTALAÇÃO DOS COMPONENTES DA PLACA DE VEDAÇÃO DA JANELA
INSTALAÇÃO DO CORPO DE AR CONDICIONADO

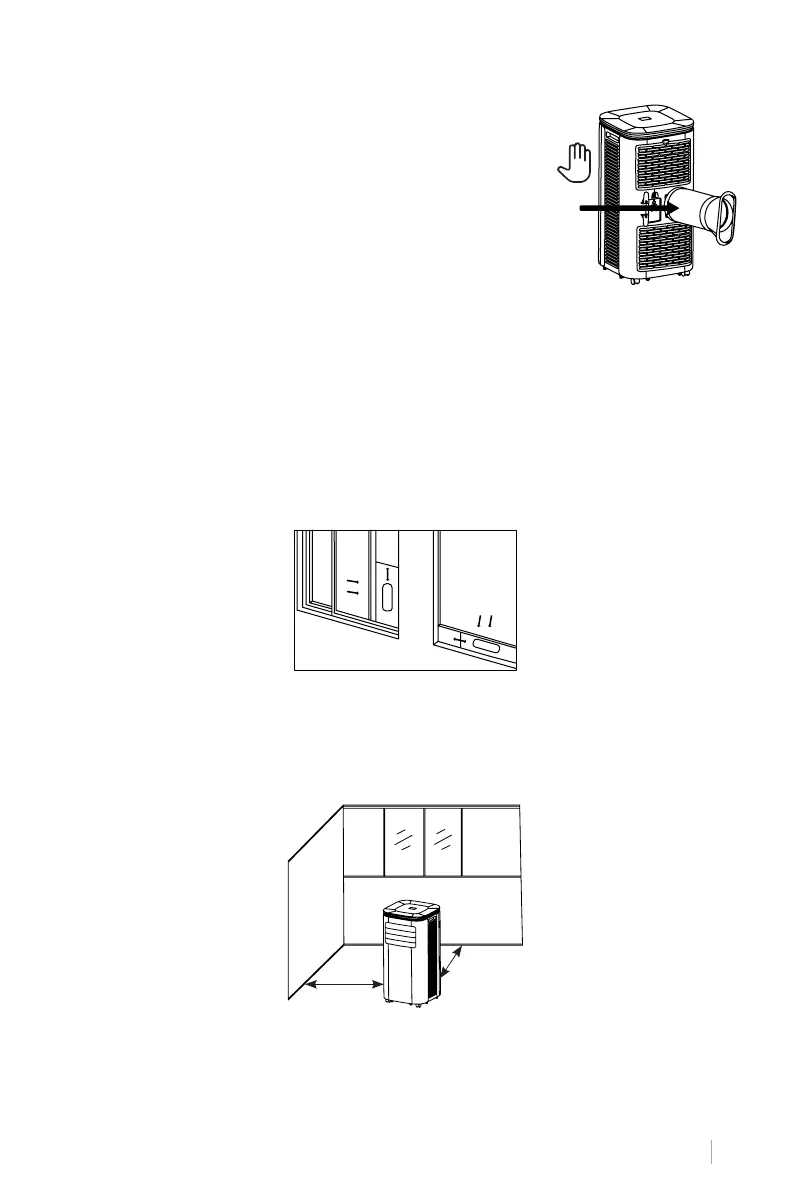

1. Remova o conector externo e o tubo de exaustão térmica e
remova os sacos plásticos;
2. Insira o tubo de escape de calor (a extremidade da junta de
escape) no slot de ventilação no painel traseiro (empurre
para a esquerda) e conclua a montagem.
1. Abra a janela até a metade e monte a placa de vedação na janela. Os componentes podem
ser colocados na direção horizontal e vertical.
2. Abra os componentes da placa de vedação da janela, ajuste sua distância de abertura para
Anotações: A extremidade plana das juntas do tubo de escape de calor deve encaixar no
lugar. O tubo não pode ser torcido ou tem uma curva substancial (superior a 45 °). Mantenha
a ventilação do exaustor desbloqueada.
1. Coloque o ar condicionado com o tubo de exaustão térmica e os acessórios instalados em
menos 50 cm.
50 cm
50 cm
