FRANÇAIS

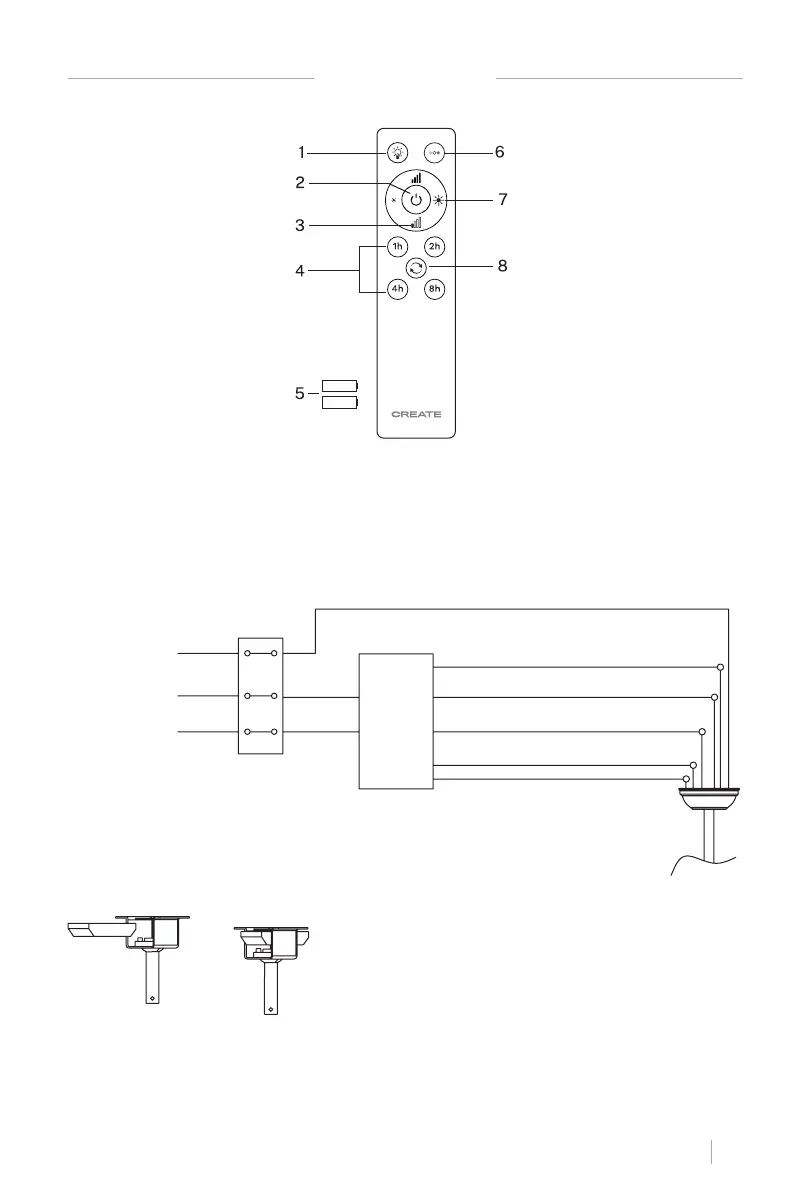

CONNEXION DE LA TÉLÉCOMMANDE
EMPLACEMENT DU RÉCEPTEUR DE LA TÉLÉCOMMANDE
Faire la connexion entre les ls du récepteur et les ls du moteur du ventilateur en suivant
les indications de couleur. Assurez-vous que la connexion est ferme.
Moteur à courant continu L
(rouge)
Récep-
teur de
télécom-
mande
Câble de
terre
L
N
Entrée L
(noir)
Entrée N
(blanc)
Neutre N (blanc)
L clair (bleu)
Moteur à courant continu L (rose)
Moteur à courant continu L (gris)
Câble de terre (vert / jaune)
1. **Léger
2. Bouton marche/arrêt
3. Contrôle de l'intensité
du ventilateur
4. Minuteur
5. Piles (2 x AAA)
6. **Contrôle de la
température de
couleur
7. **Contrôle de
l'intensité du
ventilateur
8. Fonction inverse
TÉLÉCOMMANDE
** Fonction disponible
uniquement lorsque la
carte LED est installée.
