ITALIANO

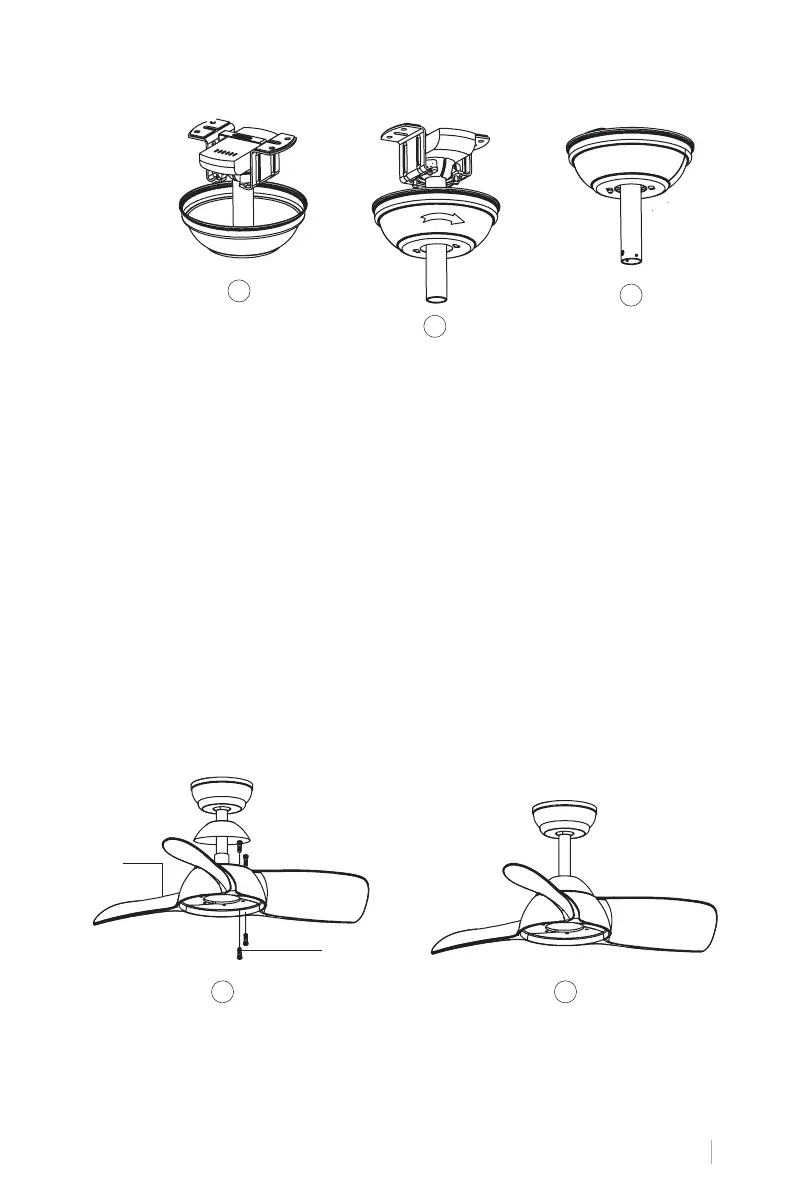

ASSEMBLAGGIO FIORE
1
2
3
• Sollevare la rosetta no alla staffa di montaggio e allineare le viti allentate nella staffa di
montaggio con i fori nella rosetta.
• Ruotare la pinna per regolare. Reinserire le viti e ssarle con un cacciavite.
• Una volta ssata la staffa di montaggio alla scatola di giunzione, è possibile procedere ad
appendere la ventola.
• Tenere saldamente il ventilatore con entrambe le mani. Passare l'asta attraverso l'apertura
della staffa di montaggio e lasciare che la sfera poggi sulla staffa di montaggio.
• Ruotare il giunto a sfera nché non si allinea con la linguetta sulla staffa di montaggio.
• Consiglio: Qualcun altro dovrebbe aiutarti a tenere la scala e darti il ventilatore dopo che
ci sei salito.
MONTAGGIO PALE
• Allineare i fori nel supporto delle pale della ventola con i fori nelle pale della ventola e nel
corpo del motore e avvitarli in posizione, ma non serrare nché non sono tutti in posizione
e avvitati.
Consiglio: Per risparmiare tempo, puoi mettere le rondelle su ogni vite prima di installare le
lame.
1 2
Vite
Pale
