52
NEDERLANDS

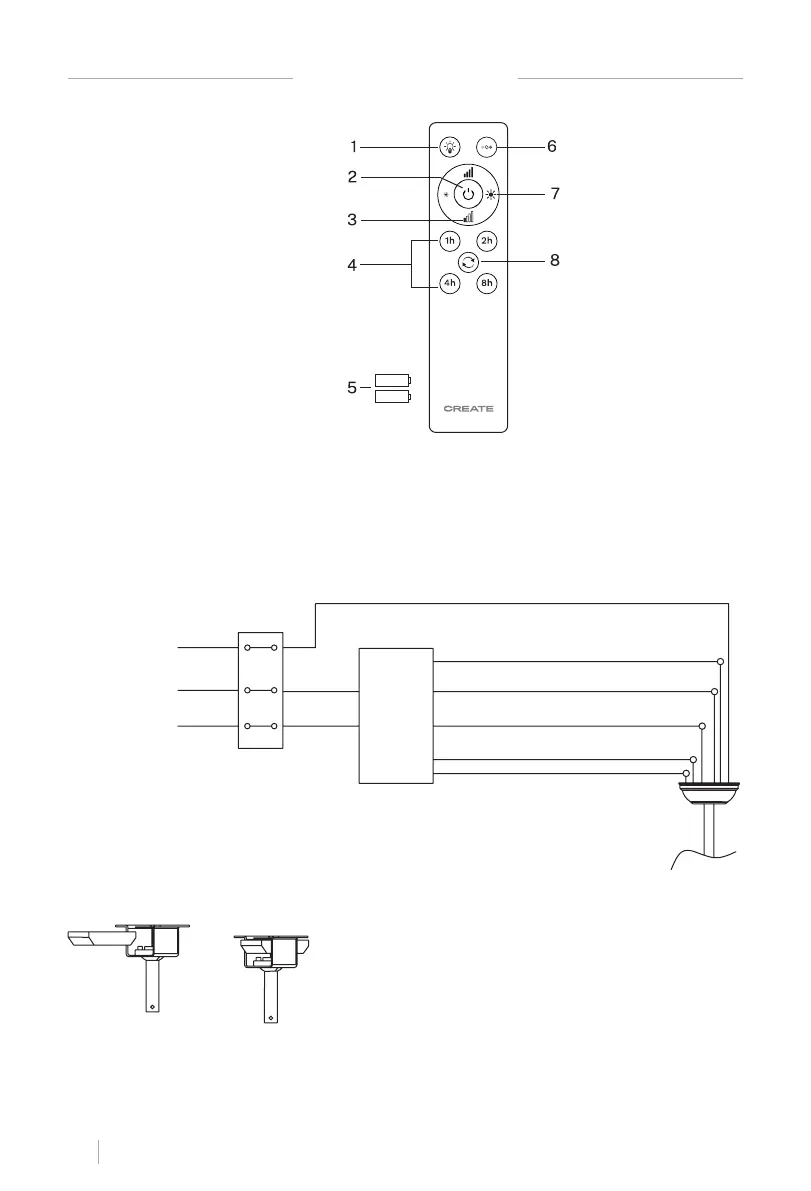

AANSLUITING AFSTANDSBEDIENING
PLAATSING ONTVANGER AFSTANDSBEDIENING
Maak de verbinding tussen de ontvangerdraden en de ventilatormotordraden volgens de
kleuraanduidingen. Zorg ervoor dat de verbinding stevig is.
DC-motor L (rood)
Af-
standsbe-
diening
ontvanger
Grond nemen
L
N
L-ingang
(zwart)
Ingang N
(wit)
Neutraal N (wit)
L helder (blauw)
Gelijkstroommotor L (roze)
Gelijkstroommotor L (grijs)
Grond (groen / geel)
1. **Licht
2. Aan / uit knop
3. Ventilatorintensiteitsregeling
4. Timer
5. Batterijen (2x AAA)
6. **Kleurtemperatuurregeling
7. **Ventilatorintensiteitsregeling
8. Omgekeerde functie
AFSTANDSBEDIENING
** Functie alleen beschik-
baar wanneer de LED-
kaart is geïnstalleerd.
