Abb. 4.4
Menübaum
Figura 4.4 Diagrama
de fl ujo del menú
Figure 4.4 shows the Menu Tree, which is the
navigation path of options in the Menu. Later in
this manual is a table that shows how to access
various presets and DSP processes
.
The next pages describe each block in the menu tree.
Das Bild 4.4 zeigt den Menübaum, der die
Navi gationsstruktur der möglichen Optionen
veran schaulicht. Weiter hinten in dieser
Bedienungsanleitung ist eine Tabelle abgebildet,
die zeigt, wie auf verschiedene Voreinstellungen
und DSP - Prozesse zugegriffen werden kann.
Die folgenden Seiten beschreiben jeden Block im
Menübaum.
La fi gure 4.4 montre l’arborescence du menu, soit
le chemin à suivre pour naviguer entre les options
du menu. Vous trouverez dans les pages
suivantes de ce mode d’emploi un tableau
réca pitulatif des chemins d’accès aux différents
préréglages et modes DSP.
Les prochaines pages décrivent chaque bloc dans
l’arbre de menu.
La Figura 4.4 muestra el Diagrama de fl ujo del
menú, que constituye el recorrido que se traza al
navegar por las opciones del Menú. Más adelante
en este manual encontrará una tabla que muestra
la manera de acceder a varias funciones
preprogramadas y procesos DSP.
Las páginas siguientes describen cada bloque en
el árbol del menú.

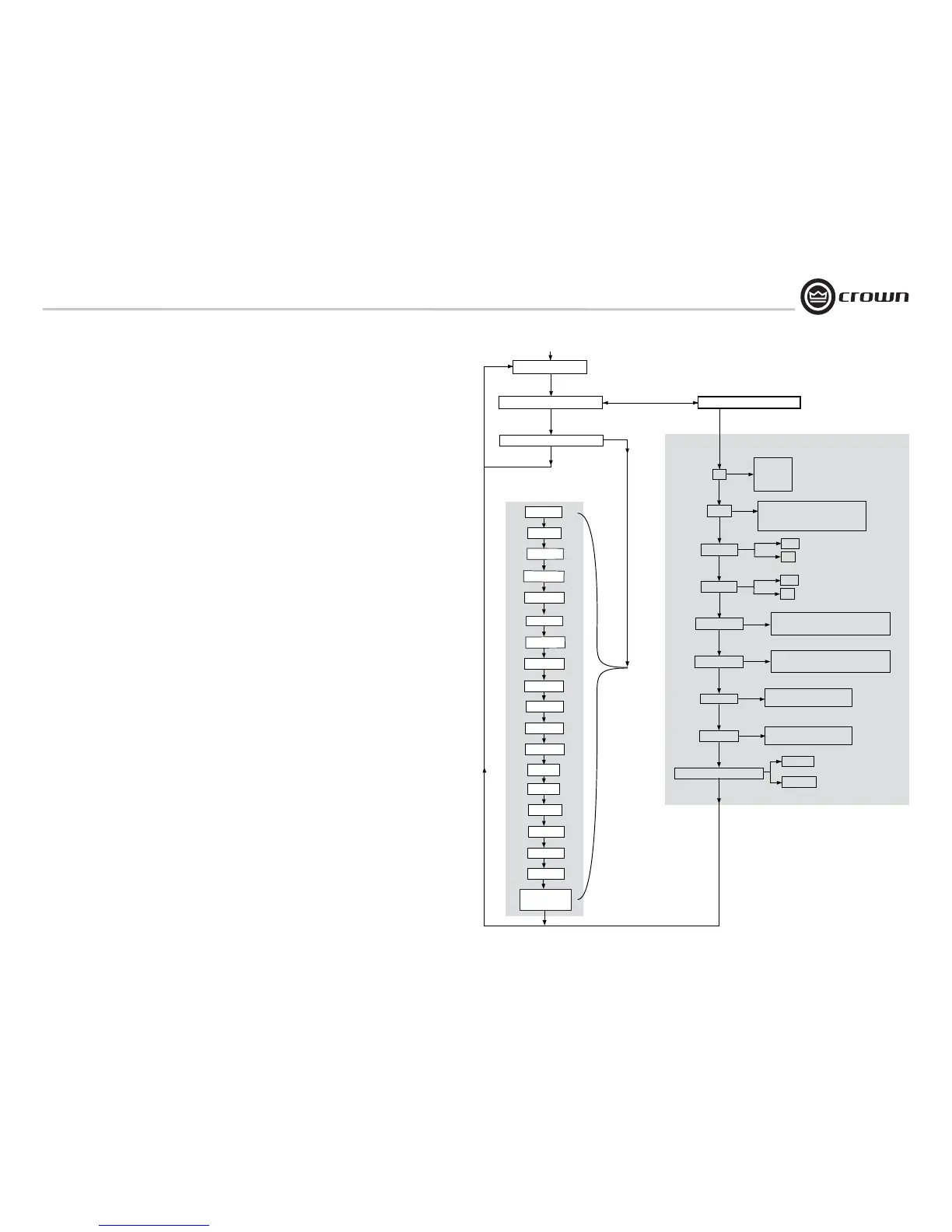

Figure 4.4 MenuTree
Figure 4.4 Arborescence
du Menu
CURRENT PRESET
FLASHING “PRESET” TEXT
FLASHING “PRESET” ICON
Sel
Sel
Sel
Next
Next or Prev
FLASHING “CONFIG” TEXT
Y
XOV
EQ Ch. 1
EQ Ch. 2
DELAY Ch. 1
DELAY Ch. 2
LIM Ch. 1
LIM Ch. 2
STEREO/BRIDGE MONO
BRIDGE
STEREO
Sel
Sel
Sel
Sel
Sel
Sel
Sel
Sel
Sel
Next
Prev
Next
Next
Next
Next
Next
Next
Next
CH1+CH2
INPUT Y
STEREO
OFF, 90 Hz, 100 Hz, 1200 Hz,
1500 Hz, 2000 Hz. 2-CH SUB,
CUSTOM
OFF, -3dB, -6dB, -12dB
Sel
MENU TREE
Next
Press Next to see
each processor’s
options, then press
Sel to select an option.
PRESETS
(TEXT on screen)
DSP PROCESSES
(ICONS on screen)
Power-up
OUT
Prev
Next
Prev
DSP OFF
JBL 3631
3631T-LF
JBL 3632
JBL 4622
JBL 4632
4632T-LF
4632T-MH
JBL 4641
CURRENT, OFF, 50, 40, 30,
20,10, 9, 8, 7, 6, 5, 4, 3, 2, 1
IN
OUT
IN
CURRENT, OFF, 50, 40, 30,
20,10, 9, 8, 7, 6, 5, 4, 3, 2, 1
OFF, -3dB, -6dB, -12dB
3631T-MH
3632T-LF
3632T-MH
JBL4642A
USER-BLANK
19-20
4675C4LF
JBL8340A
5674-LF
5674-MH
JBL8330A
Doing nothing returns you to the CURRENT PRESET after a
time-out delay.
Starting from the CURRENT PRESET, Sel > Sel > Next
goes to presets.
Sel > Next > Sel lets you confi gure the DSP processes.
