2.5.3 Choose Output Wire and Connectors
Crown recommends using pre-built or professionally
wired, high-quality, two- or four-conductor, heavy gauge
speaker wire and connectors. Use Class 2 output wiring.
You may use a 4-pole Speakon
®
connector (Figure 2.7)
or banana plugs, spade lugs, or bare wire for your output
connectors (Figure 2.8). To prevent the possibility of short-
circuits, wrap or otherwise insulate exposed loudspeaker
cable connectors.
Note: Binding post outputs come with safety plugs
installed to prevent European power-cord plugs
from being inserted. The side entry positions for
these connectors should therefore be used.
CAUTION – SHOCK HAZARD: Potentially lethal
voltages exist at the output connectors when the
amplifier is turned on and is passing a signal.
Using the guidelines below, select the appropriate size of
wire based on the distance from amplifier to speaker.
Distance Wire Size
up to 25 ft. 16 AWG
26-40 ft. 14 AWG
41-60 ft. 12 AWG
61-100 ft. 10 AWG
101-150 ft. 8 AWG
151-250 ft. 6 AWG
CAUTION: Never use shielded cable for output
wiring.
2 Setup
2.5.3 Choix du câble de sortie et des
connecteurs
Crown recommande l’utilisation de deux ou quatre
conducteurs pré-intégrés ou dont le câblage est effectué
par un professionnel, de haute qualité, des câbles de haut-
parleur et des connecteurs de grand diamètre. Utilisez
une ligne de sortie de Classe 2. Il st possible d’utiliser un
connecteur 4 pôles Speakon
®
(Figure 2.7), des fiches ba-
nane ou un câble nu pour les connecteurs de sortie (Figure
2.8). Pour réduire les risques de court-circuit, enveloppez
ou isolez d’une autre manière les connecteurs de câble à
nu de l’enceinte.
NOTE: Les borniers de sortie sont livrés avec des
fiches de sécurité pour empêcherl’insertion d’une
fiche d’alimentation européenne. Les positions
d’entrée latéral pour ces connecteurs doivent par
conséquent être utilisées.
ATTENTION – RISQUE D’ELECTROCUTION : Des
tensions potentiellement mortelles existent aux
connecteurs de sortie lorsque l’amplificateur est
mis sous tension et lorsqu’il transmet un signal.
A l’aide des références ci-dessous, sélectionnez la taille
de câble enfonction de la distance séparant l’amplificateur
de l’enceinte.
Distance Section du cable
Jusqa a 7,5 m 1,5 mm2
7,5 - 12 m. 2 mm2
12 - 18 m 3,5 mm2
18 - 30 m 5 mm2
30 - 45 m 8,5 mm2
45 - 75 m 13 mm2
ATTENTION: N’utilisez jamais de câble blindé
pour le câblage de sortie.
2.5.3 选择输出线与接头
皇冠音响公司建议使用预制或专业
高质量两芯或四芯导线、大截面扬
声器电缆和接头。使用 2 级输出配
线。输出接头（图 2.8）应使用 4
柱 Speakon
®
接头（图 2.7）或香蕉
插头、平接线片或裸线。为防止发生
短路，应将暴露的扬声器电缆接头包
好，否则对其做绝缘处理。
注：绑定后产出带有插头的安全安装，以
防止欧洲电源线插头被插入。在入境方面
的立场对这些连接器，因此应使用。
用下面的指导方针，选择适当规模的
基础上电线的距离放大器发言。
距离 丝大小
bis 7,5m 1,5mm²
7,5 - 12 m. 2mm²
12 - 18 m 3,5mm²
18 - 30 m 5mm²
30 - 45 m 8,5mm²
45 - 75 m 13mm²
注意：切勿使用屏蔽电缆布线输出。
2.5.3 Seleccione el Cableado y Conectores
de Salida
Crown recomienda el uso de conectores y cables de alta cali-
dad para altoparlantes, de dos conductores, de calibre grueso,
ya sean prefabricados o construidos profesionalmente. Usted
puede usar conectores Speakon
®
de 2 ó 4 polos (Figura 2.7),
conectores tipo Banana, ó cable desnudo para la conexión
de salida (Figura 2.8). Para prevenir la posibilidad de corto
circuito, cubra o de otra forma, aísle los conectores expuestos
del cable para altoparlante.
Nota: Los postes de conexión de salida cuentan con
tapones de seguridad instalados para prevenir que
sean insertados los conectores Europeos de sumin-
istro eléctrico. Por lo tanto, deberán ser usadas las
posiciones de entrada superior e inferior de estos
conectores.
ADVERTENCIA – PELIGRO DE DESCARGA: En la
salida de los conectores existen voltajes potencial-
mente letales cuando se enciende el amplificador y
pasa señal.
Usando las referencias siguientes, seleccione el calibre
apropiado del cable basado en la distancia del amplificador al
altoparlante.
Distancia Calibre del Cable
Hasta 25 pies 16 AWG
26-40 pies 14 AWG
41-60 pies 12 AWG
61-100 pies 10 AWG
101-150 pies 8 AWG
151-250 pies 6 AWG
PRECAUCION: Nunca use cable blindado para el
cableado de salida.
2 安装
2 Configuración
2 Installation

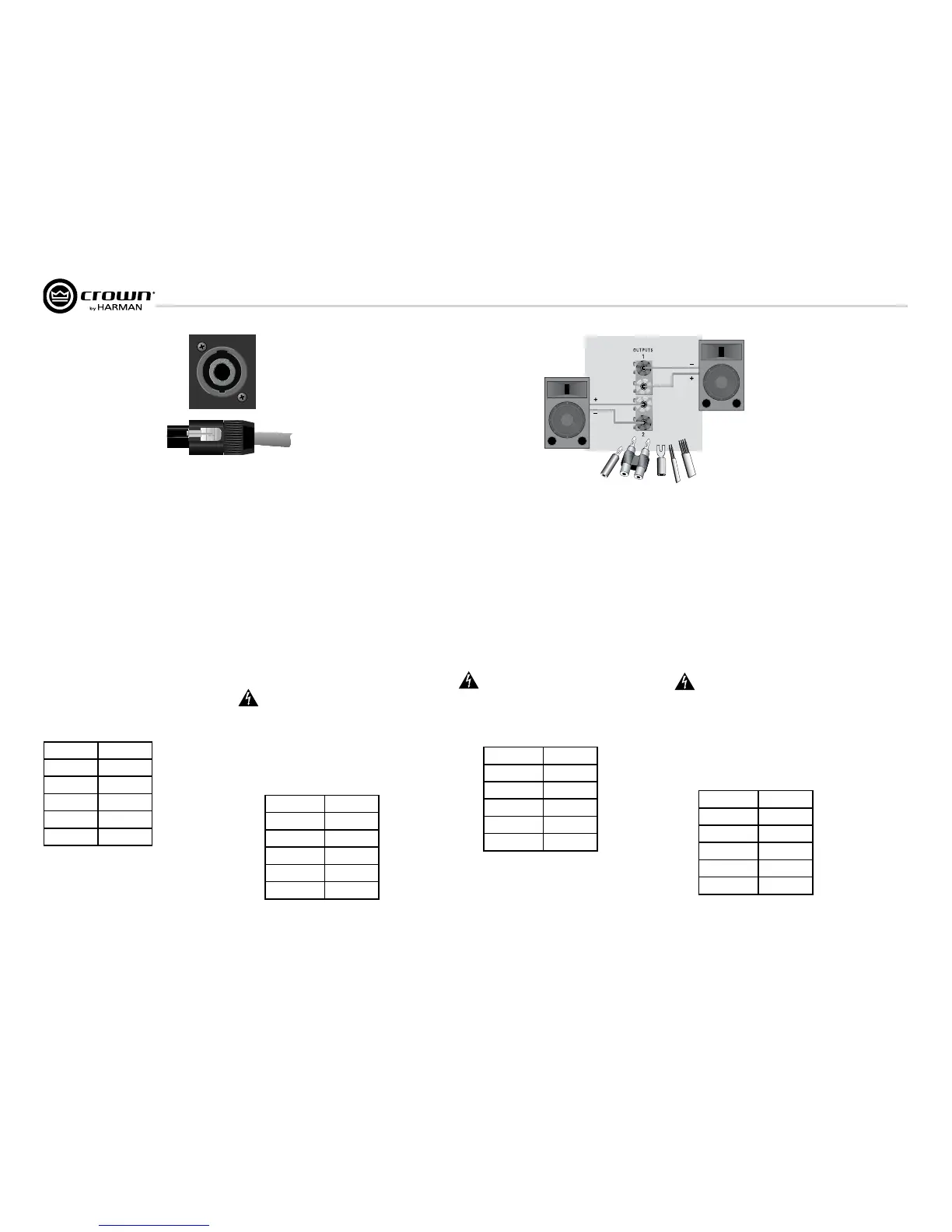

Figure 2.8 Binding Post Output Wiring
Figure 2.7 Top: Speakon Connector on Ampli fier.
Bottom: Speakon Cable Connector.
Figure 2.8 Connexions de la borne
de raccordement
Figura 2.8 Cableado de los postes
de conexión de salida
Figure 2.7 Haut: Connecteur de sortie Speakon
®
Bas: Connecteur de câble Speakon
®
.
图 2.7 左侧：背板上的 Speakon 输
出接头
Figura 2.7 Superior: Conector Speakon® de
Salida en el Panel Trasero. Inferior: Conector
Speakon para Cable
图 2.8 接线端子
