2.2 Install Your Amplifier
CAUTION: Before you begin, make sure your ampli-
fier is disconnected from the power source, with
the power switch in the “off” position and all level
controls turned completely down (counterclock-
wise).
Use a standard 19-inch (48.3 cm) equipment rack (EIA
RS-310B). See Figure 2.1 for amplifier dimensions. You
may also stack amps without using a cabinet. NOTE: When
transporting, amplifiers should be supported at both front
and back.
CAUTION! Do not locate sensitive high-gain equipment
such as preamplifiers or tape decks directly above or below
the unit. Because this amplifier has a high power density,
it has a strong magnetic field which can induce hum into
unshielded devices that are located nearby. The field is
strongest on the right side and right bottom of the amplifier
(facing the amplifier).
If an equipment rack is used, we recommend locating
sensitive equipment at least 20 cm (8 inches) away from the
amplifier.
2.3 Ensure Proper Cooling
When using an equipment rack, mount units directly on
top of each other. Close any open spaces in rack with blank
panels. DO NOT block front or rear air vents. The side walls
of the rack should be a minimum of two inches (5.1 cm)
away from the amplifier sides, and the back of the rack
should be a minimum of four inches (10.2 cm) from the
amplifier back panel.

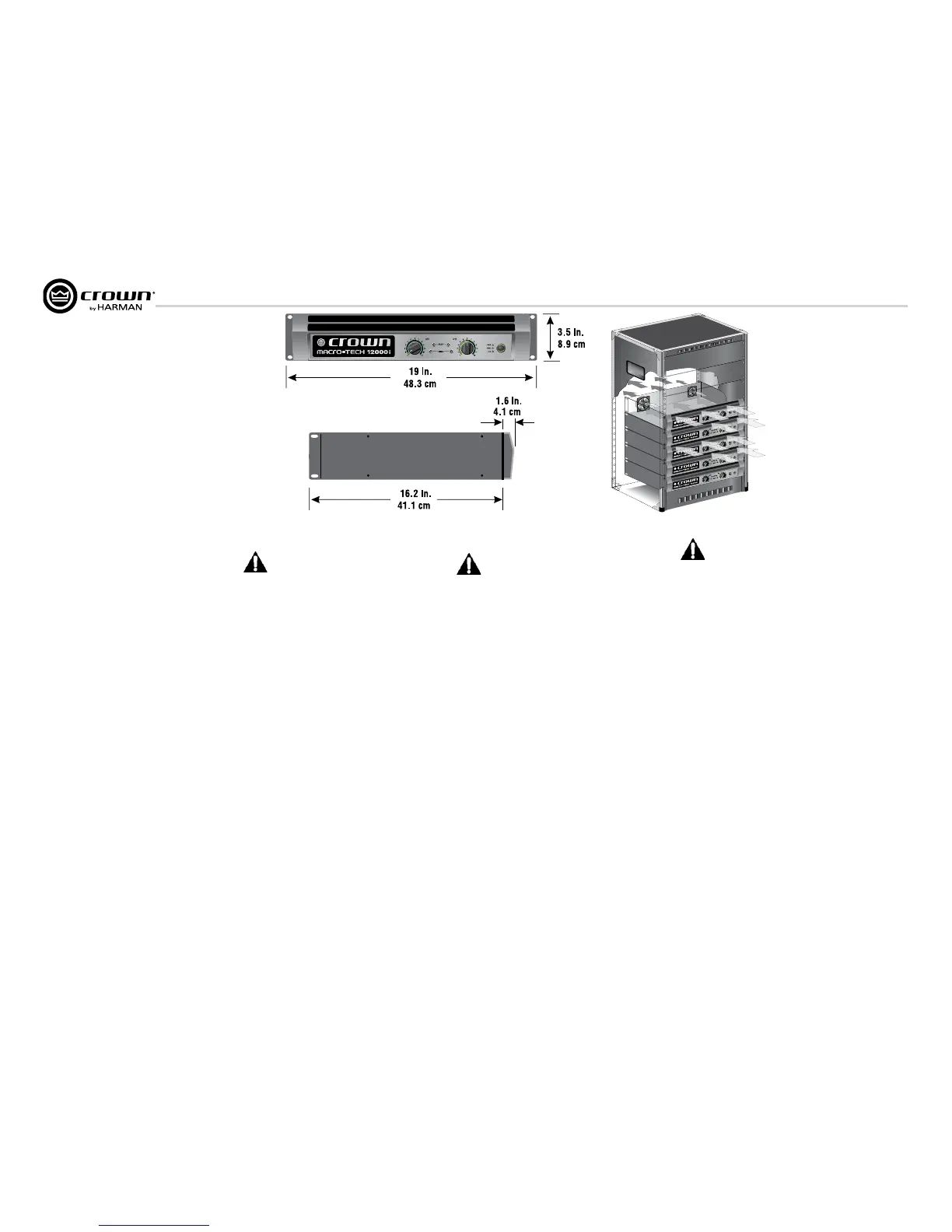

Figure 2.2 illustrates standard amplifier airflow
.
Figure 2.1
Dimensions
Figure 2.2
Airflow
2 Setup
2.2 Installez votre amplificateur
ATTENTION: Avant de commencer, assurez-vous
que votre amplificateur est déconnecté de la
source d’alimentation, avec son interrupteur
d’alimentation en position “off” et toutes les com-
mandes de niveau totalement abaissées (dans le
sens anti-horaire).
Utilisez un rack pour équipement au standard 19” (48,3
cm) (EIA RS-310B). Voir Figure 2.1 pour lesdimensions de
l’amplificateur. Lors du transport, les amplificateurs doiven-
têtre soutenus à la fois à l’avant et à l’arrière.
ATTENTION ! Ne placez pas un équipement à gain élevé
sensible, tel que les préamplificateurs ou les platines de
défilement, directement sur ou sous l’unité. En raison de la
densité de puissance élevée de cet amplificateur, son fort
champ magnétique peut produire des ronflements dans les
appareils non blindés, situés à proximité. Le champ est plus
fort sur le côté droit et sur la partie inférieure de l’amplifica-
teur (faisant face à l’amplificateur).
Si un bâti d’équipement est utilisé, nous recommandons de
positionner l’équipement sensible à une distance d’au moins
20 cm de l’amplificateur.
2.3 Assurez une bonne ventilation
Dans le rack, n’avoir aucun espace entre les amplificateurs,
ou employer les panneaux non ventilés pleins entre les
amplificateurs. NE PAS bloquer les ventilations situées
devant ou derrière. Les faces latérales du rack doivent être à
au moins 2” (5,1 cm) des côtés de l’amplificateur et le dos
du rack devrait être ouvert.
La Figure 2.2 illustre le trajet standard de l’air dans un
amplificateur.
.
2.2安装放大器
注意：在您开始之前，请确保您的放大器
断开电源，与电源开关在“关”的立场和
所有级别的控制下完全打开（逆时针） 。
使用一个标准的19英寸（ 48.3厘米）设备
机架（环境影响评估遥感- 310B ） 。参
见图2.1放大器的层面。您还可以堆叠不
使用放大器的内阁。注意：当运输，放大
器，应予以支持在正面和背面。
注意：请不要将敏感的高增益设备（比如
前置放大器或磁带卡座）直接放在设备上
面或下面。这是因为此放大器有很高的功
率密度，形成的大磁场可能导致安装在附
近的未屏蔽设备发出交流噪声。放大器的
右侧和右侧底部的磁场最强（放大器正
面）。
如果使用机架，我们建议灵敏设备的放置
位置与放大器至少保持 20 cm（8 英寸）
的距离。
2.3 确保适当的冷却
当使用设备机架，安装单位直接上对方。
关闭任何空地机架空白面板。不阻止前面
或后面的通风口。一侧墙壁的机架应至少
2英寸（ 5.1厘米）远离放大器双方，后面
的机架应该是一个起码的4英寸（ 10.2厘
米）的放大器后面板。
图2.2说明了标准的放大器气流。
.
2.2 Instale su amplificador
PRECAUCION: Antes de empezar, asegúrese que
su amplificador esté desconectado del suministro
eléctrico, con el interruptor de encendido en la
posición de “off “ (apagado) y todos los controles
de nivel completamente cerrados (en dirección
contraria a las manecillas del reloj).
Use un gabinete estándar para equipo (EIA RS-310B) de 19
pulgadas (48.3cm). Véase figura 2.1 para las dimensiones
del amplificador. Durante la transportación, los amplifica-
dores deberán estar soportados tanto por el frente como por
detrás.
¡PRECAUCIÓN! No coloque equipos sensibles y de alta
ganancia, tal como preamplificadores o grabadoras de cinta
directamente encima o debajo de esta unidad. Ya que este
equipo posee una alta densidad de potencia, genera un
poderoso campo magnético que puede inducir zumbidos en
dispositivos no aislados que se encuentren cerca. El campo
magnético más potente se encuentra del lado derecho y en
la parte baja derecha del amplificador (mirando de cara al
amplificador).
Si usa un gabinete para equipo, recomendamos colocar los
equipos sensibles a una distancia no menor de 20 cm (8
pulgadas) del amplificador.
2.3 Asegure una Ventilación Adecuada
En el rack, ningún espacio entre los amplificadores. O
paneles no ventilados entre los amplificadores.
NO bloquee la ventilación delantera o trasera. Las paredes
laterales del gabinete deberán estar separadas de los
costados de los amplificadores por lo menos dos pulgadas
(5.1cm), y a parte posteriora del gabinete debe estar abierta.
La figura 2.2 ilustra el flujo de aire normal del amplificador.
.
Figure 2.1
Dimensions
Figure 2.1
Dimensiones
2 安装
2 Configuración
2 Installation
图2.1的尺寸。
Figure 2.2
Flux d’air
图2.2气流。
Figura 2.2
Flujo de Aire
