page 15
Amplificadores de potencia
Power Amplifiers
Amplificateurs de puissance
MA-i 系列 功率放大器
Operation Manual Mode d’emploi Manual de Operación
páginaseite
操作手册
第
2 Setup
Table de mixage
Mischpult
Mezcladora
Canal 1
Kanal 1
Enceinte
Lautsprecher
Altoparlante
Loudspeaker
2.5.5 Cableado para el modo Bridge-Mono
Información general: Encienda el amplificador, habilite el
modo Bridge-Mono, apague el amplificador, conecte los
cables y vuelva a encenderlo.
1. Asegúrese de que no haya cables conectados al
amplificador. Active el interruptor de encendido en el panel
frontal.
2. Desde el programa HiQnet ponga el amplificador en modo
Bridge-Mono. O véase la sección 3.5, G.
3. IMPORTANTE: Apague el amplificador y desconecte su
cable de corriente.
ENTRADAS: Conecte una fuente de señal analógica a la
entrada del canal 1 del amplificador (Figura 2.12).
NOTA: Crown ofrece una referencia acerca de las
asignaciones de terminales de cableado para tipos de
conectores de uso común en la Guía de Aplicación para
Amplificadores Crown disponible en www.crownaudio.com..
SALIDAS: Use cableado Clase 2 para las salidas. Existen
dos formas de cablear los conectores de salida del
amplificador en modo Bridge-Mono:
1) Conecte el altoparlante entre los postes de conexión rojos
de cada canal (Figura 2.12). Cuando opere en modo Bridge-
Mono, no use los postes de conexión negros.
2) Conecte los altoparlantes sólo al conector Speakon
superior, tal como muestra la Figura 2.13.
2.5.5 桥接-单声道模式配线
概述：打开放大器，使用 HiQnet 软件启
动桥接-单声道模式，关闭放大器，配线并
再次打开放大器。
1. 确保放大器没有接入电缆。打开前面板
电源开关。
2. 在 HiQnet 软件内将放大器设置为桥
接-单声道模式。
3. 重要信息：关闭放大器并拔下电源插
头。
输入：放大器与输入信号的连接方式有两
种（图 2.12）：
• 将模拟信号源与通道 1 放大器输入相
连。
• 将 CobraNet 源与音频系统网络相连，
并将其路由至 MA-i 放大器。
注意：皇冠音响公司在其网站 www.
crownaudio.com 提供了皇冠放大器使用指
南中常用接头类型的配线阵脚图。
输出：使用 2 级输出配线。桥接-单声道
模式下放大器输出接头有两种配线方式：
1) 在每个声道的红色接线柱之间配线（图
2.11）。如果使用桥接-单声道模式，则不
能使用黑色接线柱。
2) 扬声器只能与顶部的 Speakon 接头相
连（如图 2.13 所示）。
2.5.5 Câblage du mode Pont-Mono
Généralités : Mettez l’ampli sous tension, activez le mode
Pont-Mono, mettez l’ampli hors tension et puis de nouveau
sous tension.
1. Assure-vous qu’aucun câble n’est connecté à
l’amplificateur. Mettez sous tension l’interrupteur
d’alimentation du panneau avant.
2. Dans HiQnet, réglez l’amplificateur sur le mode Pont-
Mono. Ou voir la section 3.5, G.
3. IMPORTANT : Mettez l’amplificateur hors tension et
débranchez le cordon d’alimentation.
ENTREES : Connectez une source de signal analogique à
l’entrée de l’amplificateur du Canal 1 (Figure 2.12).
NOTE: Crown fournit, à titre de référence, les affectations
des broches pour le câblage des types de connecteur les
plus fréquents, dans le Guide d’application de l’amplificateur
Crown, disponible à l’adresse www.crownaudio.com.
SORTIES : Utilisez une ligne de sortie de Classe 2. Il existe
deux manières de câbler les connecteurs de sortie de
l’amplificateur pour le mode Pont-Mono :
1) Raccordez le haut-parleur à la borne de connexion rouge
de chaque canal (Figure 2.12). N’utilisez pas les bornes de
connexion noires en cas de fonctionnement en mode Pont-
Mono.
2) Raccordez le haut-parleur uniquement au connecteur
Speakon supérieur, comme l’illustre la Figure 2.13.

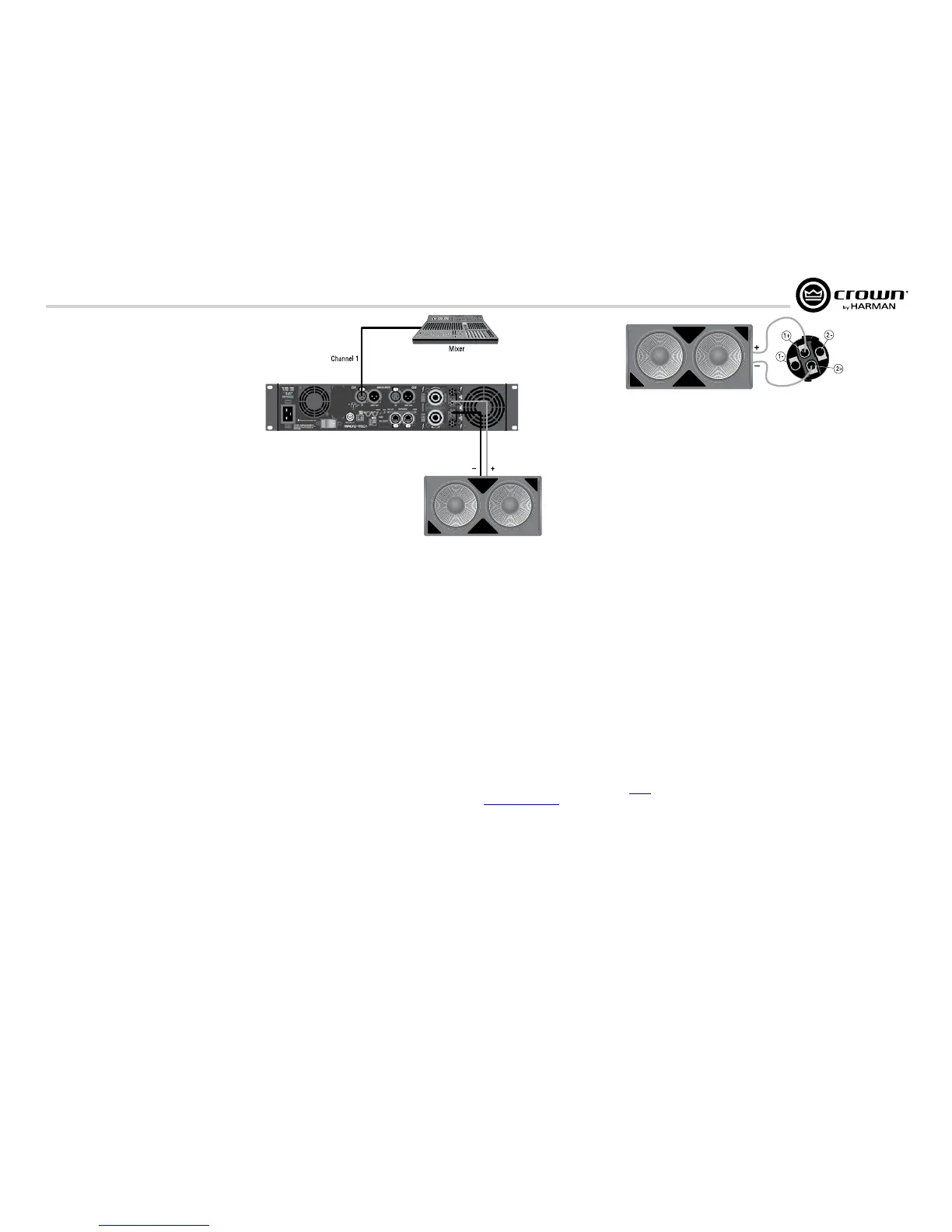

2.5.5 Bridge-Mono Mode Wiring
Overview: Turn on the amp, enable Bridge-Mono mode, turn
off the amp, wire it, and turn it back on.
1. Be sure that no cables are connected to the amplifier. Turn
on the front-panel power switch.
2. In HiQnet, set the amplifier to Bridge-Mono mode. Or see
Section 3.5, G.
3. IMPORTANT: Turn off the amplifier and unplug its power
cord.
INPUTS: Connect an analog signal source to the Channel-1
amplifier input (Figure 2.12).
NOTE: Crown provides a reference of wiring pin assignments
for commonly used connector types in the Crown Amplifier
Application Guide available at
www.crownaudio.com.
OUTPUTS: Use Class 2 output wiring. There are two ways to
wire the amplifier output connectors for Bridge-Mono mode:
1) Wire the speaker across the red binding post of each
channel (Figure 2.12). Do not use the black binding posts
when operating in Bridge-Mono mode.
2) Wire the speaker only to the top Speakon connector as
shown in Figure 2.13.
2 安装
2 Configuración
2 Installation
Loudspeaker
Channel 1
Speakon
Alto parlante
To Next Page
