INSTALLATION DE L’UNITÉ
1. Fixez le support de la sonde de température sur une surface
plane d’une batterie de service. Placez-le aussi près que
possible d’une borne positive.
2. Utilisez le gabarit de perçage joint. Le câblage est simplifié
si les unités sont installées selon le gabarit de perçage mais
d’autres configurations sont possibles.
3. Montez le ou les appareils sur une surface où ils peuvent
être correctement fixés et où ils ne sont pas exposés aux
carburants, aux huiles ou aux projections de saleté.
4. Montez l’appareil avec des vis prévues pour la surface et
fixez-le avec une vis dans chaque trou de ses quatre coins.
Voir l’image 1. Montez l’unité avec des vis M4 ou ST4.2.
Le couple nécessaire dépend de la surface de montage. La
figure 1 représente un CTEK D250S. La même procédure
s’applique à tous les appareils.
5. Attachez les câbles et vissez leurs vis au couple de 7 Nm.
Utilisez des outils, la force manuelle sans outil n’est pas
suffisante.
INSTALACIÓN DE LOS CABLES

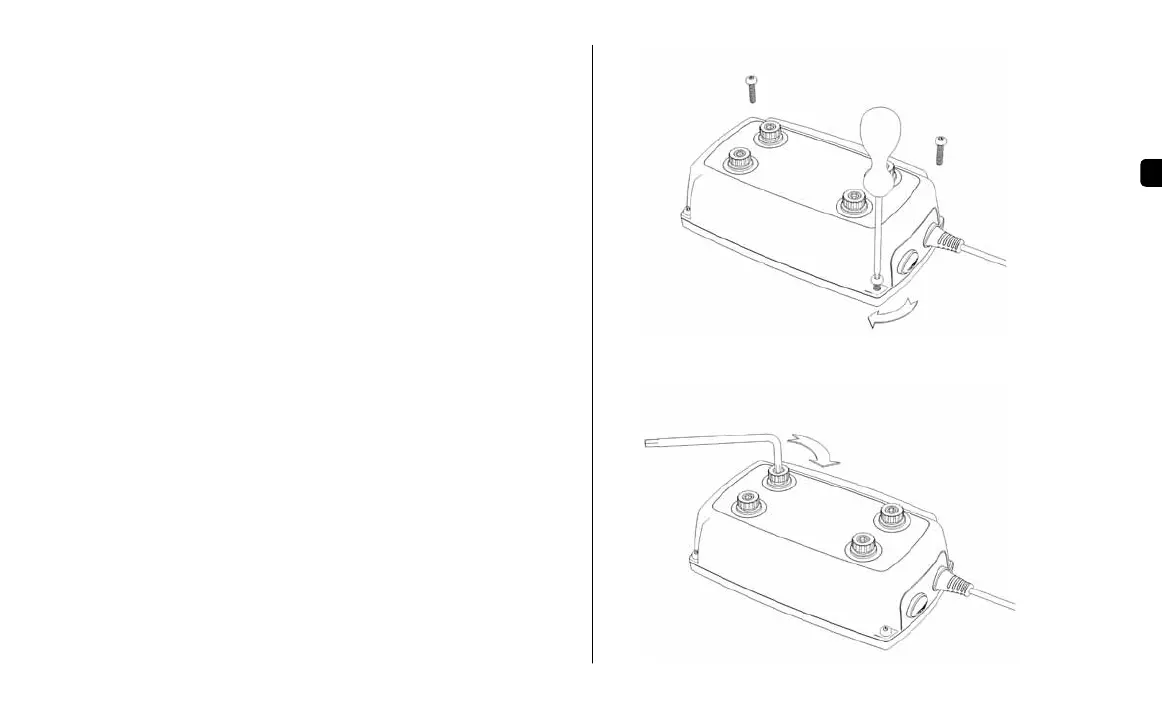

Figure 1
Figure 2
2Nm
7Nm
Clé Allen
