25
INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J
1. Placez la poignée en J entre les brides supérieure et médiane (Fig. 1).
2. Maintenez les trois pièces ensemble et introduisez les quatre (4) vis
dans les brides supérieure et médiane.
REMARQUE: les trous des brides supérieure et médiane ne sont alignés
que si l’assemblage est correct.

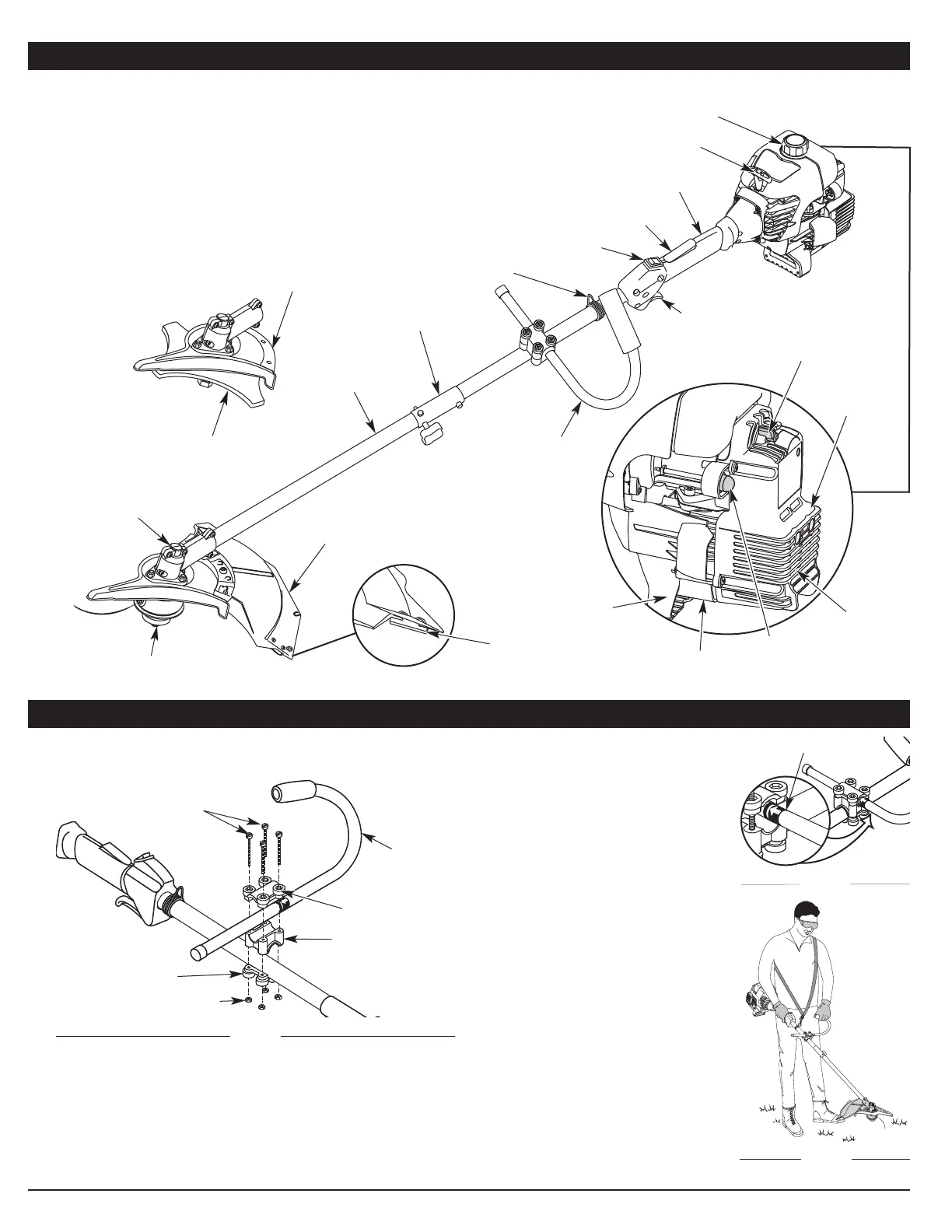

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL
Protecteur d'accessoire
de coupe
Bouchon du carburant
Manette
des gaz
Déverrouilleur de
manette des gaz
Poignée en J
Accessoire de coupe
Boîtier d'engrenages
Prise de l'arbre
Levier
d'étranglement bleu
Commande Marche/Arrêt
Corps de
l'arbre
Poignée de la corde de démarrage
Protecteur de lame /
Matériel de montage
du protecteur
Lame à broussailles
avec couvercle
Lame coupante
Raccord de soutien
EZ-Link
MC
Couvercle du filtre
à air/ silencieux
APPLICATIONS
Utilisation comme désherbeuse :
• Coupe d'herbe et de mauvaises herbes légères.
• Coupe de bordures
• Tailler autour des arbres, des clôtures, etc.
Utilisation comme débroussailleuse :
• Coupe de mauvaises herbes et broussailles légères de 1,3 cm (1/2") de
diamètre maximum
D'autres accessoires facultatifs peuvent être utilisés avec cette unité. Voir la
liste d'accessoires.
INSTRUCTIONS DE MONTAGE
3. Placez les brides et la poignée en J sur le
corps de l'arbre et sur la bride inférieure.
4. Tenez d’un doigt chaque écrou hex
dans le renfoncement de la bride
inférieure. Commencez à visser à l’aide
d’un grand tournevis à embout
cruciforme. Ne serrez pas avant de
régler le guidon.
5. Glissez la poignée en J en un
mouvement de va-et-vient jusqu'à ce
que la flèche/ligne blanche de
l'autocollant touche la bride (Fig. 2).
6. Tenez l'appareil en position d’utilisation
(Fig. 3), puis positionnez la poignée en J
de manière à assurer une prise idéale.
7. Serrez les vis des brides uniformément
jusqu'à bien fixer la poignée.
Poire d'amorçage
Bougie
Support du moteur
Silencieux
Fig. 2
Fig. 3
Autocollant
(4) Vis
Bride supérieure
Poignée en J
Bride médiane
Bride inférieure
Écrous
Fig. 1
OUTILS REQUIS :
• Grand tournevis à embout cruciforme
• Tournevis à tête plate
• Clé fermée de 13 mm
• Tige de blocage
