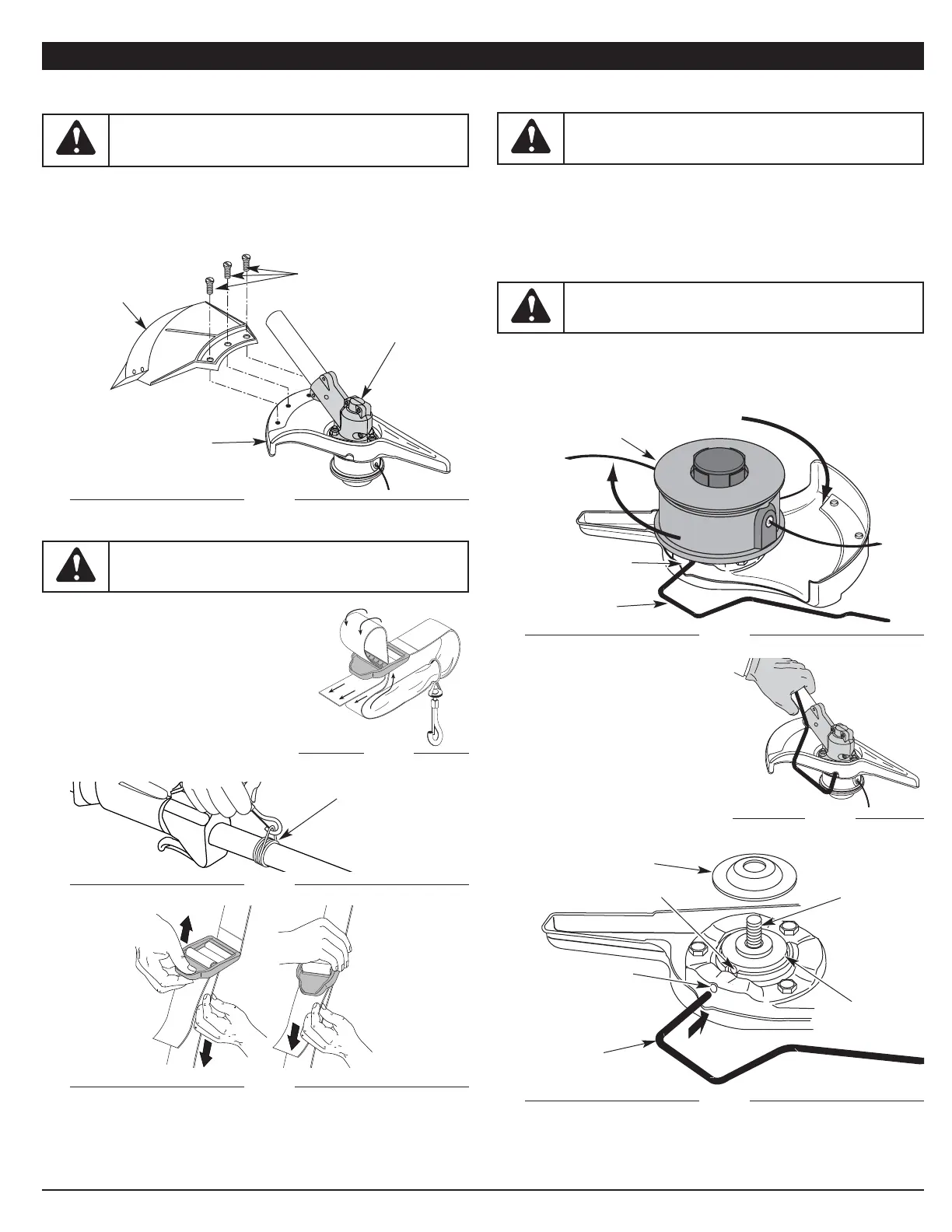

26
INSTALLER LE HARNAIS
1. Faites passer la bandoulière au centre de
la boucle.
2. Tirez la bandoulière par-dessus la
traverse et à travers la fente de la boucle
(Fig. 5).
3. Passez le harnais par-dessus la tête puis
sur l'épaule. Accrochez-le au raccord de
soutien (Fig. 6).
4. Réglez la longueur en fonction de la taille
de l'opérateur. Tirez la languette pour
rallonger ou tirez la bande pour raccourcir
(Fig. 7).
Fig. 7
RETRAIT ET INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE
COUPE
Enlevez le protecteur d'accessoire de coupe lorsque vous vous servez
de l'appareil comme débroussailleuse.
Retirez le protecteur d'accessoire de coupe de son support en enlevant les
trois vis à l'aide d'un tournevis à tête plate (Fig. 4). Rangez les pièces pour
un usage ultérieur.
Installez le protecteur d'accessoire de coupe lorsque vous vous servez
de l'appareil comme désherbeuse.
Installez le protecteur d'accessoire de coupe sur son support en insérant les trois
vis dans le support. Serrez fermement avec un tournevis à tête plate (Fig. 4).
RETIRER L’ACCESSOIRE DE COUPE ET INSTALLER LA LAME DE
COUPE
REMARQUE : pour faciliter le retrait ou l'installation de la lame ou de
l'accessoire de coupe, placez l'appareil au sol ou sur un établi.
Retrait du protecteur d'accessoire de coupe
Voir Retrait et installation du protecteur d'accessoire de coupe.
Retirer l'accessoire de coupe
1. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage,
puis insérez la tige dans le trou de la bague (Fig. 10).
(3) vis
Protecteur
d'accessoire
de coupe
Support du
protecteur
Boîtier d'engrenages
Fig. 4
INSTRUCTIONS DE MONTAGE
Raccord de soutien
Fig. 6
Fig. 5
2. Maintenez la tige de blocage en
place en la saisissant près du bras
de l’appareil (Fig. 9).
3. Tout en tenant la tige de blocage,
retirez l’accessoire de coupe de
l’arbre de sortie en le tournant à
droite (Fig. 8). Rangez l’accessoire
de coupe pour un usage ultérieur.
REMARQUE : la retenue de la lame
sous l’accessoire de coupe
servira au moment de
l’installation de la lame de
coupe.
Fig. 9
AVERTISSEMENT : n'installez PAS le protecteur
d'accessoire de coupe si vous utilisez l'appareil avec une lame.
Enlevez le protecteur avant d'enlever ou d'installer la lame.
AVERTISSEMENT :
portez toujours le harnais d'épaule
lorsque vous utilisez la lame de coupe afin d'éviter de vous
blesser.
AVERTISSEMENT :
pour éviter des blessures graves, le
protecteur d'accessoire de coupe DOIT toujours être installé
lorsque vous vous servez de l'appareil comme désherbeuse.
AVERTISSEMENT :
fle boîtier d'engre- nages chauffe à
l'usage et peut blesser l'opérateur. Il reste chaud brièvement
après l'arrêt. Ne le touchez pas tant qu'il n'a pas refroidi.
Accessoire de coupe
Fente de la tige
de blocage
Tige de blocage
Fig. 8
Trou de la bague de l'arbre
Fente de la tige
de blocage
Bague de l'arbre
de sortie
Tige de
blocage
Arbre de sortie
Fig. 10
Retenue de la lame
