27

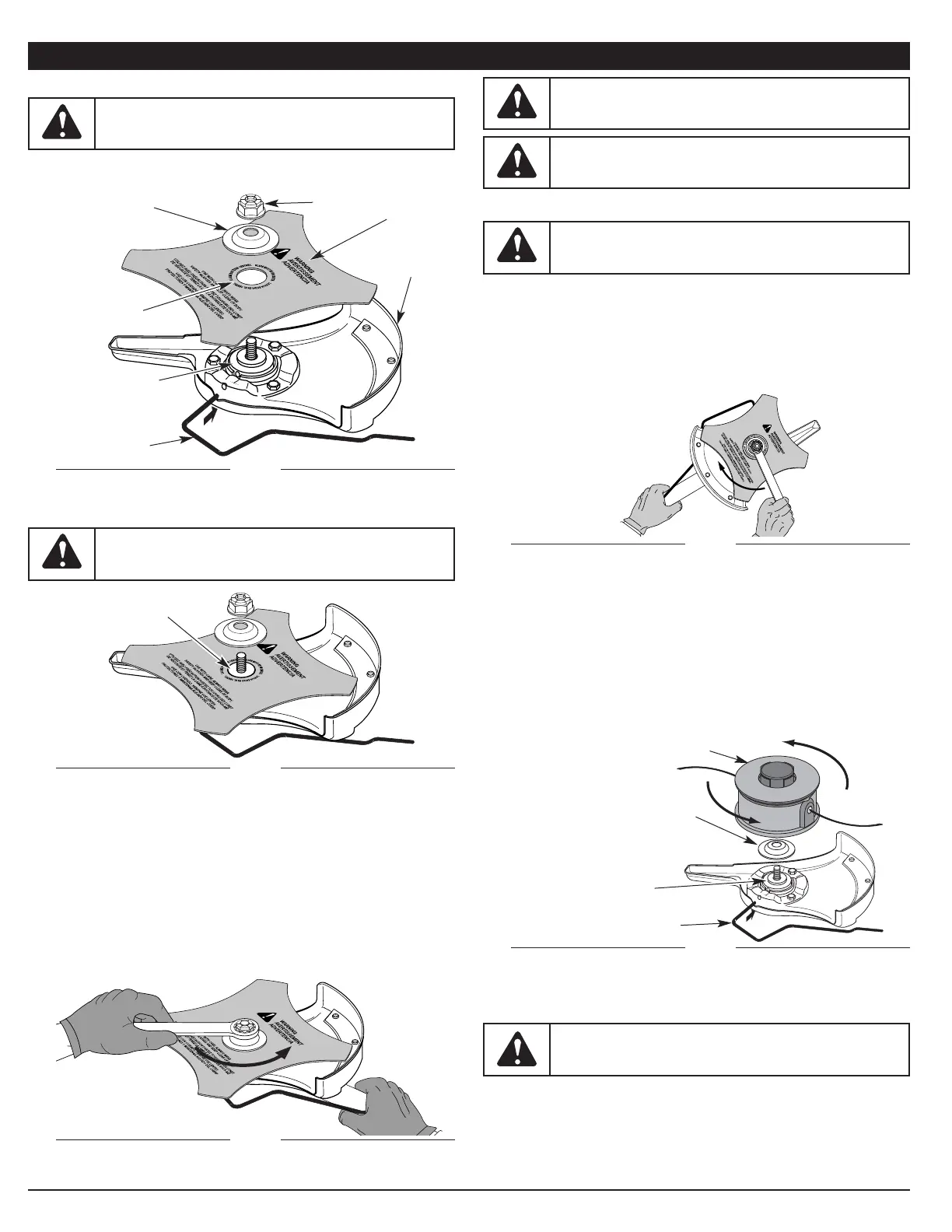

RETIRER LA LAME DE COUPE ET INSTALLER L'ACCESSOIRE DE COUPE
Retirer la lame de coupe
1. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage,
puis insérez la tige dans le trou (Fig. 10).
2. Maintenez la tige de blocage en place en la saisissant près du bras de
l’appareil (Fig. 9).
3. Tenez la tige de blocage et desserrez l'écrou de la lame en le tournant à
droite avec une clé fermée ou à douille de 13 mm (Fig. 14).
4. Retirez l'écrou, la retenue de lame et la lame. Rangez l’écrou et la lame
ensemble en lieu sûr pour un usage ultérieur. Gardez hors de portée des
enfants.
Installer l'accessoire de coupe
5. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage,
puis insérez la tige dans le trou. (Fig. 10). Placez la retenue de lame sur
l’arbre de sortie, la partie plate reposant contre la bague de l’arbre tel
qu'indiqué sur la Fig. 15. Vissez l'accessoire de coupe à gauche sur
l'arbre. Vissez bien.
REMARQUE : la retenue de la lame doit être installée sur l'arbre de sortie
dans la position indiquée pour que l’accessoire de coupe fonctionne
correctement.
À droite
Accessoire de coupe
Tige de blocage
Retenue de la lame
Bague de l'arbre
de sortie
Fig. 15
Fig. 14
6. Retirez la tige de blocage.
7. Installez le protecteur d'accessoire de coupe. Voir Retrait et installation
du protecteur d'accessoire de coupe.
Support du
protecteur
Tige de
blocage
Lame de
coupe
Retenue de la lame
Écrou
Bague de
l'arbre de sortie
Trou de
guidage
Fig. 11
Installer la lame de coupe
4. Placez la lame de coupe sur la bague de l'arbre de sortie (Fig. 11).
INSTRUCTIONS DE MONTAGE
Fig. 12
Pas de guidage
5. Assurez-vous que la lame de coupe est centrée sur le pas de guidage et
qu'elle repose à plat contre la bague de l'arbre de sortie (Fig. 12).
9. Retirez la tige de blocage de sa fente.
Fig. 13
6. Alignez le trou de la bague de l'arbre avec la fente de la tige de blocage,
puis insérez la tige dans le trou (Fig. 10).
7. Placez la retenue et l'écrou de la lame sur l'arbre de sortie. Assurez-vous
que la lame est bien mise.
8. Vissez l’écrou vers la gauche contre la lame tout en tenant la tige de blocage :
• Si vous utilisez une clé dynamométrique et une douille de 13 mm,
vissez selon les valeurs de couple suivantes: 325 - 335 po•lb, 27 - 28
pi•lb, 37 -38 N•m.
• Si vous n’avez pas de clé dynamométrique, utilisez une clé fermée ou à
douille de 13 mm et tournez l'écrou jusqu'à ce que la retenue soit bien
ajustée contre la bague de l'arbre. Assurez-vous que la lame est bien
mise, puis donnez à l'écrou entre 1/4 et 1/2 tour supplémentaire à
gauche (Fig. 13).
AVERTISSEMENT : pour éviter des blessures graves,
portez toujours des gants lorsque vous manipulez ou installez
la lame.
AVERTISSEMENT : si la lame de coupe est décentrée,
l'appareil vibrera et la lame pourrait s'envoler, ce qui causerait
des blessures graves.
AVERTISSEMENT :
pour éviter des blessures graves et
ne pas endommager l'appareil, ne le faites pas marcher avec la
tige de blocage dans sa fente.
AAVERTISSEMENT : n'aiguisez pas la lame de coupe :
son extrémité pourrait casser à l'usage et causer des blessures
graves. Remplacez-la plutôt.
AVERTISSEMENT : pour éviter des blessures graves,
portez toujours des gants lorsque vous manipulez ou installez
la lame.
AVERTISSEMENT : pour éviter des blessures graves, le
protecteur d'accessoire de coupe DOIT toujours être installé
lorsque vous vous servez de l'appareil comme désherbeuse.
